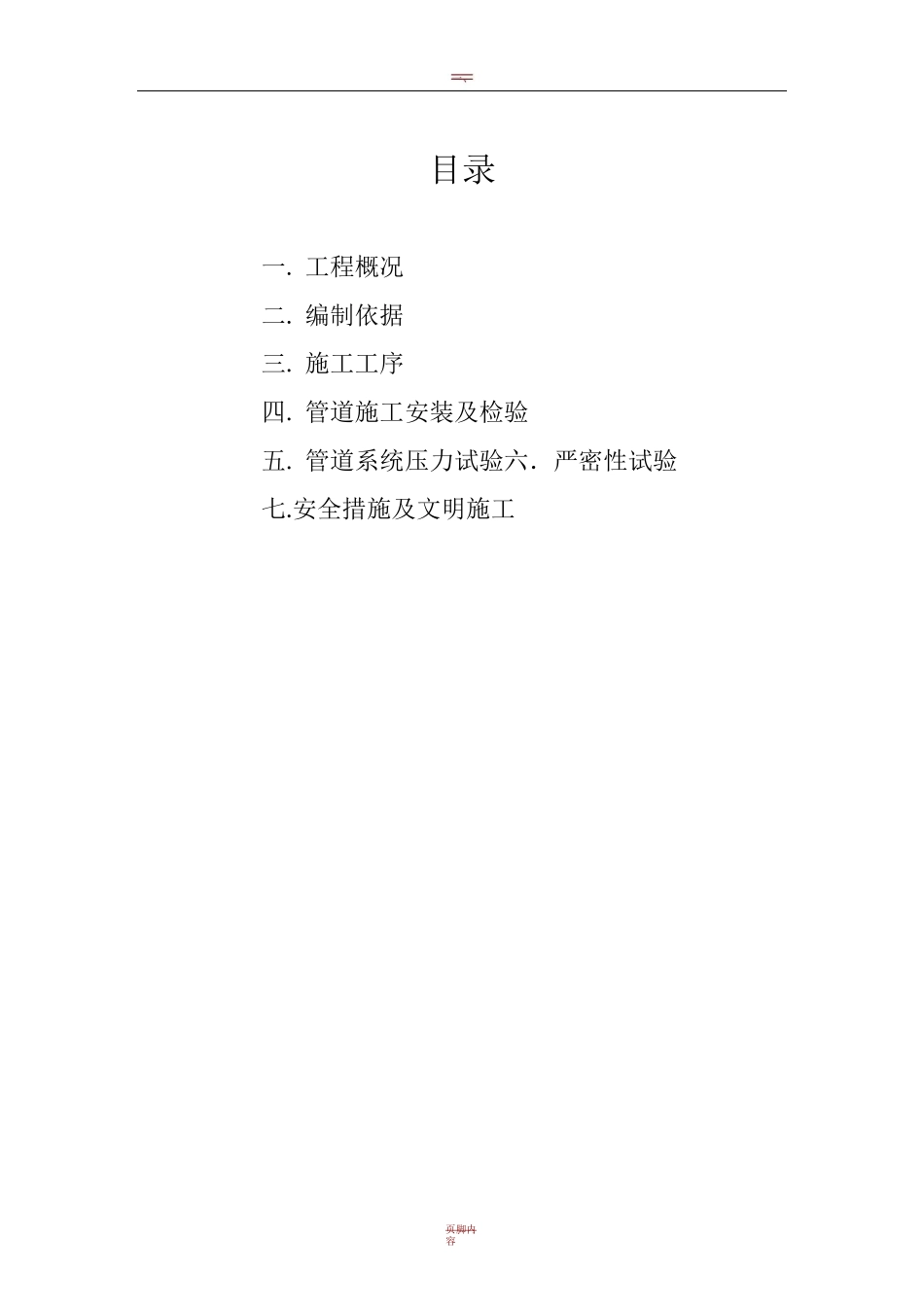

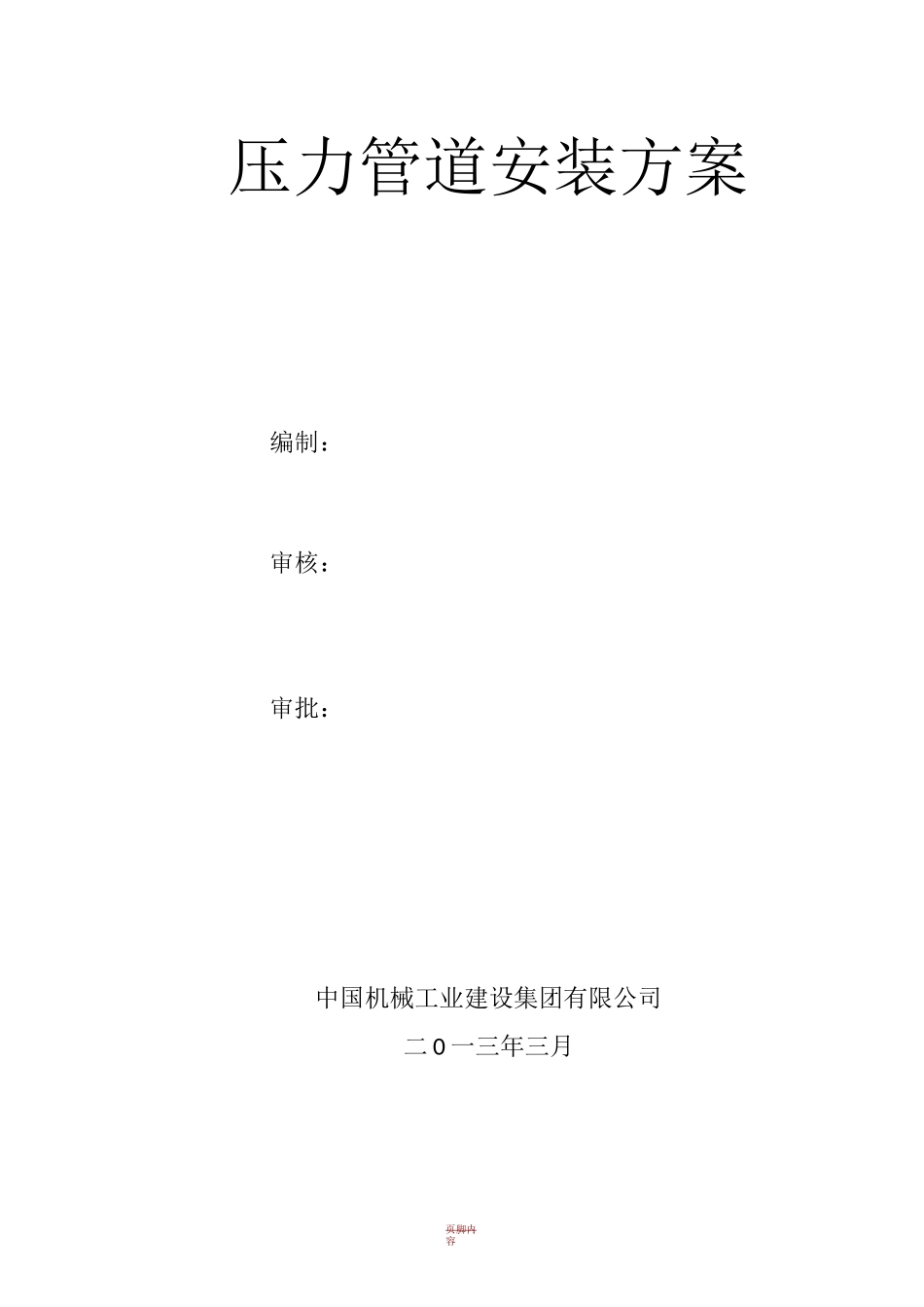

页脚内容压力管道安装方案编制：审核：审批：中国机械工业建设集团有限公司二 0 一三年三月页脚内容目录一. 工程概况二. 编制依据三. 施工工序四. 管道施工安装及检验五. 管道系统压力试验六．严密性试验七.安全措施及文明施工页脚内容一、工程概况本项目位于郑州市经济技术开发区工业用地内，为广州风神汽车有限公司郑州分公司 20 万台套汽车零部件项目驻厂零部件车间及综合站房工程。总建筑面积 17718m'。本次监检内容涉及两台储气罐、两台空压机、六个过滤器及车间站房压缩空气管道。管道设计压力 0.8Mpa,使用压力 0.6Mpa,耐压试验压力 1.2Mpa.二、二、编制依据（一）GB50235-97《工业金属管道工程施工及验收规范》（二）GB50236-98《现场设备、工业管道焊接工程施工及验收规范》（三）GB50316-2000《工业金属管道设计规范》（四）GB50231《机械设备安装工程施工及验收规范》（五）GB50275《压缩机、风机、泵安装工程施工及验收规范》（六）GB50093《工业自动化仪表工程施工及验收规范》（七）GB7231-2003《工业管路的基本识别色、识别符号和安全标志》（八）劳部发（1996）140 号《压力管道安全管理及监察规定》及解析（九）中华人民共和国国务院令第 393 号《建设工程安全生产管理条例》（十）甲方提供的施工图纸、相关要求及施工现场条件三、施工工序施工准备 f 技术准备 f 机具准备 f 材料准备 f 方案编制 f 技术交底 f 管段划线切割 f 坡口加工一管段组装一材料标识 f 管线试压 f 防腐 f 管口吹扫 f 质量检验 f 气密试验f 交工验收四、管道安装施工及检验（一）施工准备工作1.技术准备1.1.开工前须办理好开工告知,经有关部门审批通过后方可施工。页脚内容1.2. 了解熟悉图纸、技术资料及有关标准、规范。1.3. 认真察悉现场编制施工方案，做好深化设计，并做好与设计单位、建设单位的技术交底工作。1.4. 准备好必要的焊接工艺卡和焊接工艺评定。2 施工准备2.1. 查看现场，依据施工图，检查支架安装部位是否与其它管道交叉“打架”情况，检查土建基础设施，与施工图的坐标、标高是否一致。2.2. 准备好安放设备、材料及工具的库房，划出明火作业区。2.3. 检查准备必备的施工设备，并到现场校通接通电源。3 管道组成件及支承件的检验3.1. 管道的组成件和支吊架材料必须有制造厂家的质量证明书，其质量不得低于国家现行标准的规定。3.2. 管道的组成件及管道支承件的材质、规格、型号、质量应...
