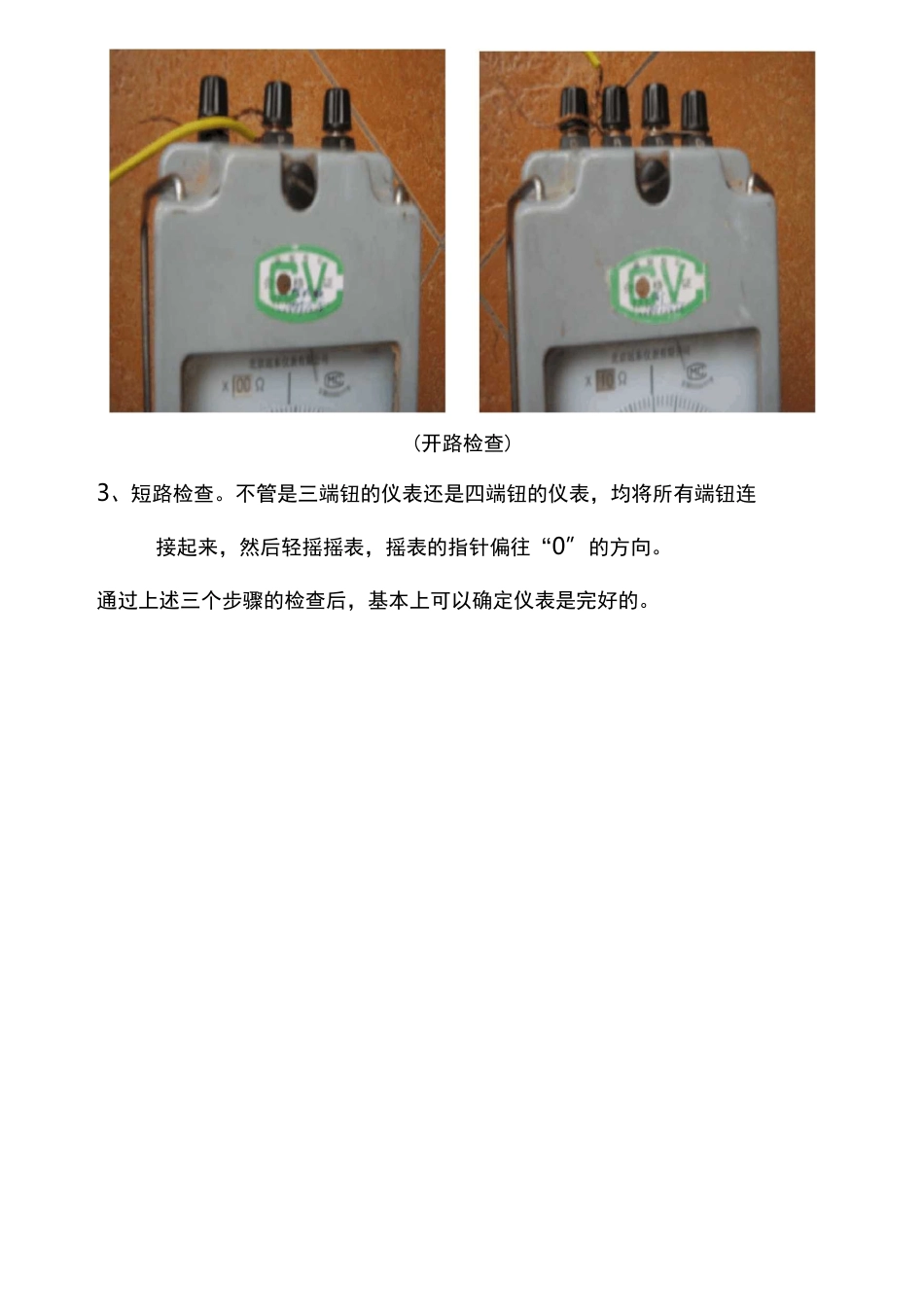

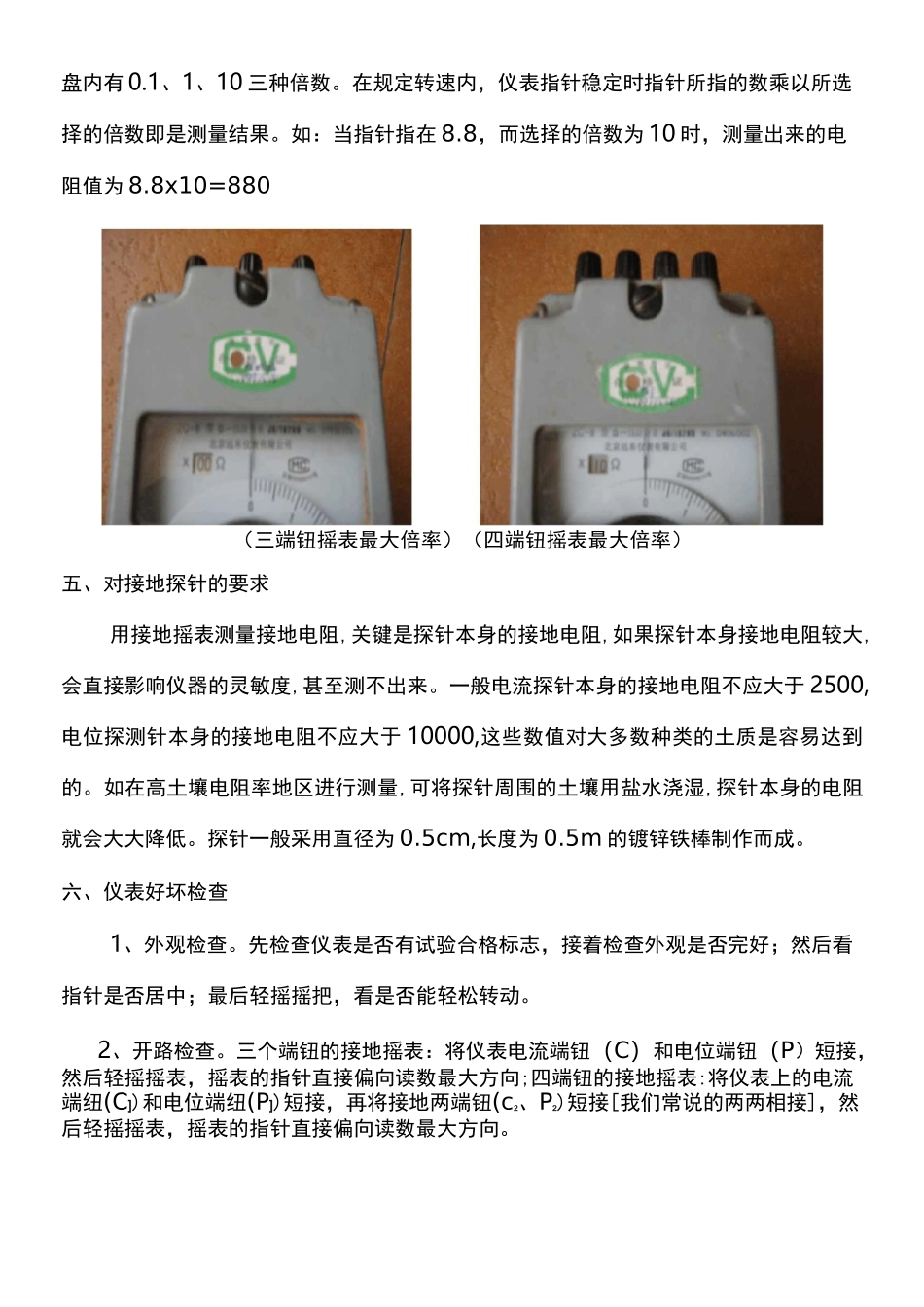

一、接地电阻检测仪（本指导书主要介绍 ZC-8 型接地摇表）―、定义接地电阻测量仪也称接地摇表,主要用语直接测量各种接地装置的接地电阻值。目前，我局的 ZC-8 型接地摇表有两种，一种为三个端钮；另一种为四个端钮。二结构ZC-8 型接地电阻测量仪主要是由手摇发电机、相敏整流放大器、电位器、电流互感器及检流计等构成，全部密封在铝合金铸造的外壳内。仪表都附带有两根探针，一根是电位探针，另一根是电流探针。三、仪表量程ZC-8 型接地摇表有两种量程,一种是 0-1-10-100Q;另一种是 0-10-100-1000Qo我局现有的接地摇表中三个端钮的量程为 0-10-100-1000Q；四个端钮的量程为 0-1-10-100Q。四、正确读数ZC-8 型接地摇表的数字盘上显示为 1、2、3…10 共 10 个大格,每个大格中有 10个小格。三端钮的接地摇表倍数盘内有 1、10、100 三种倍数；四端钮的接地摇表倍数（三端钮的接地摇表）（四端钮的接地摇表）盘内有 0.1、1、10 三种倍数。在规定转速内，仪表指针稳定时指针所指的数乘以所选择的倍数即是测量结果。如：当指针指在 8.8，而选择的倍数为 10 时，测量出来的电阻值为 8.8x10=880（三端钮摇表最大倍率）（四端钮摇表最大倍率）五、对接地探针的要求用接地摇表测量接地电阻,关键是探针本身的接地电阻,如果探针本身接地电阻较大,会直接影响仪器的灵敏度,甚至测不出来。一般电流探针本身的接地电阻不应大于 2500,电位探测针本身的接地电阻不应大于 10000,这些数值对大多数种类的土质是容易达到的。如在高土壤电阻率地区进行测量,可将探针周围的土壤用盐水浇湿,探针本身的电阻就会大大降低。探针一般采用直径为 0.5cm,长度为 0.5m 的镀锌铁棒制作而成。六、仪表好坏检查1、外观检查。先检查仪表是否有试验合格标志，接着检查外观是否完好；然后看指针是否居中；最后轻摇摇把，看是否能轻松转动。2、开路检查。三个端钮的接地摇表：将仪表电流端钮（C）和电位端钮（P）短接，然后轻摇摇表，摇表的指针直接偏向读数最大方向;四端钮的接地摇表:将仪表上的电流端纽(C])和电位端纽(P])短接，再将接地两端钮(c2、P2)短接[我们常说的两两相接]，然后轻摇摇表，摇表的指针直接偏向读数最大方向。(开路检查)3、短路检查。不管是三端钮的仪表还是四端钮的仪表，均将所有端钮连接起来，然后轻摇摇表，摇表的指针偏往“0”的方向。通过上述三个步骤的检查后，基本上可以确定仪表是完好的。短路试验）七、测量操作方法1、接地摇...
