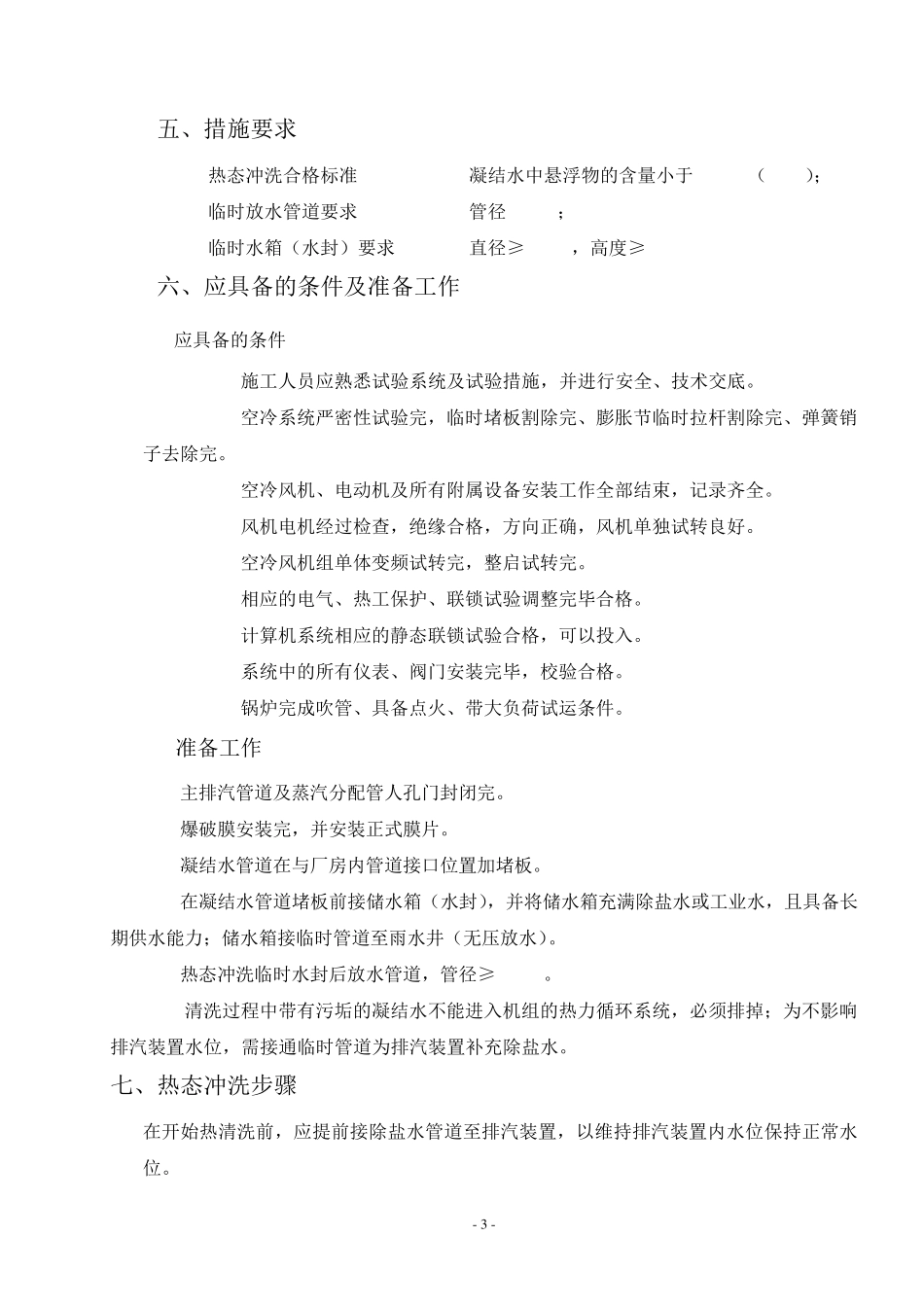

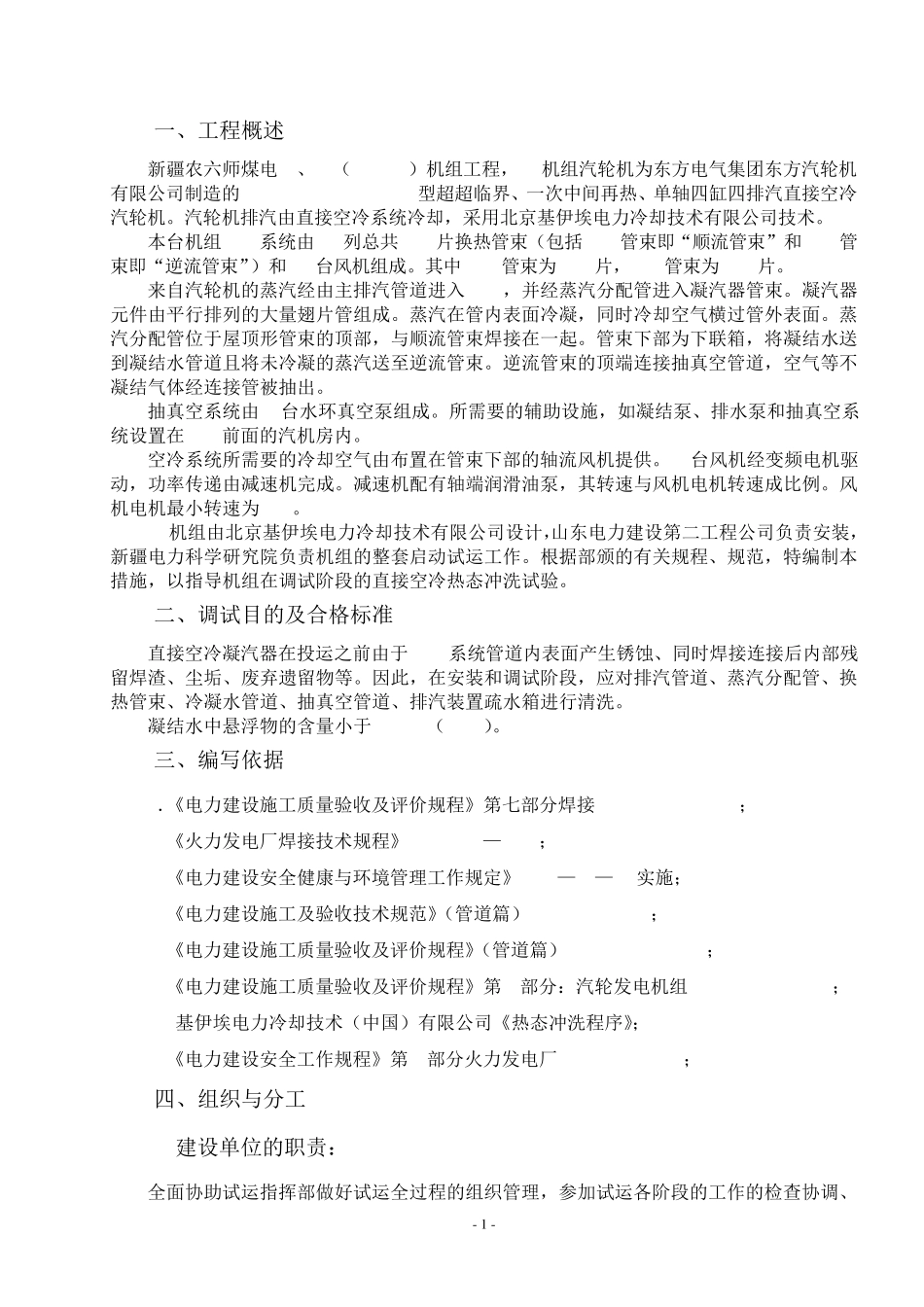

- 1 - 一、工程概述 新疆农六师煤电#5、#6(1100MW)机组工程,#5机组汽轮机为东方电气集团东方汽轮机有限公司制造的 NZK1000-25/600/600型超超临界、一次中间再热、单轴四缸四排汽直接空冷汽轮机。汽轮机排汽由直接空冷系统冷却,采用北京基伊埃电力冷却技术有限公司技术。 本台机组 ACC系统由 10列总共 860片换热管束(包括 Pfc管束即“顺流管束”和 Cfc管束即“逆流管束”)和 80台风机组成。其中 Pfc管束为 740片,Cfc管束为 120片。 来自汽轮机的蒸汽经由主排汽管道进入 ACC,并经蒸汽分配管进入凝汽器管束。凝汽器元件由平行排列的大量翅片管组成。蒸汽在管内表面冷凝,同时冷却空气横过管外表面。蒸汽分配管位于屋顶形管束的顶部,与顺流管束焊接在一起。管束下部为下联箱,将凝结水送到凝结水管道且将未冷凝的蒸汽送至逆流管束。逆流管束的顶端连接抽真空管道,空气等不凝结气体经连接管被抽出。 抽真空系统由 3台水环真空泵组成。所需要的辅助设施,如凝结泵、排水泵和抽真空系统设置在 ACC前面的汽机房内。 空冷系统所需要的冷却空气由布置在管束下部的轴流风机提供。80台风机经变频电机驱动,功率传递由减速机完成。减速机配有轴端润滑油泵,其转速与风机电机转速成比例。风机电机最小转速为 20%。 #5机组由北京基伊埃电力冷却技术有限公司设计,山东电力建设第二工程公司负责安装,新疆电力科学研究院负责机组的整套启动试运工作。根据部颁的有关规程、规范,特编制本措施,以指导机组在调试阶段的直接空冷热态冲洗试验。 二、调试目的及合格标准 直接空冷凝汽器在投运之前由于 ACC系统管道内表面产生锈蚀、同时焊接连接后内部残留焊渣、尘垢、废弃遗留物等。因此,在安装和调试阶段,应对排汽管道、蒸汽分配管、换热管束、冷凝水管道、抽真空管道、排汽装置疏水箱进行清洗。 凝结水中悬浮物的含量小于<10ppm(mg/L)。 三、编写依据 1.《电力建设施工质量验收及评价规程》第七部分焊接 DL/T5210.7-2010; 2.《火力发电厂焊接技术规程》 DL/T869—2012; 3.《电力建设安全健康与环境管理工作规定》2002—01—21实施; 4.《电力建设施工及验收技术规范》(管道篇)DL5090.5-2012; 5.《电力建设施工质量验收及评价规程》(管道篇)DL/T5210.5-2009; 6.《电力建设施工质量验收及评价规程》第3部分:汽轮发电机组 DL/T5210.3-2009; 7. 基伊埃电力冷却技术(中国)有限公司《热态冲洗程序》; ...
