空压系统规范

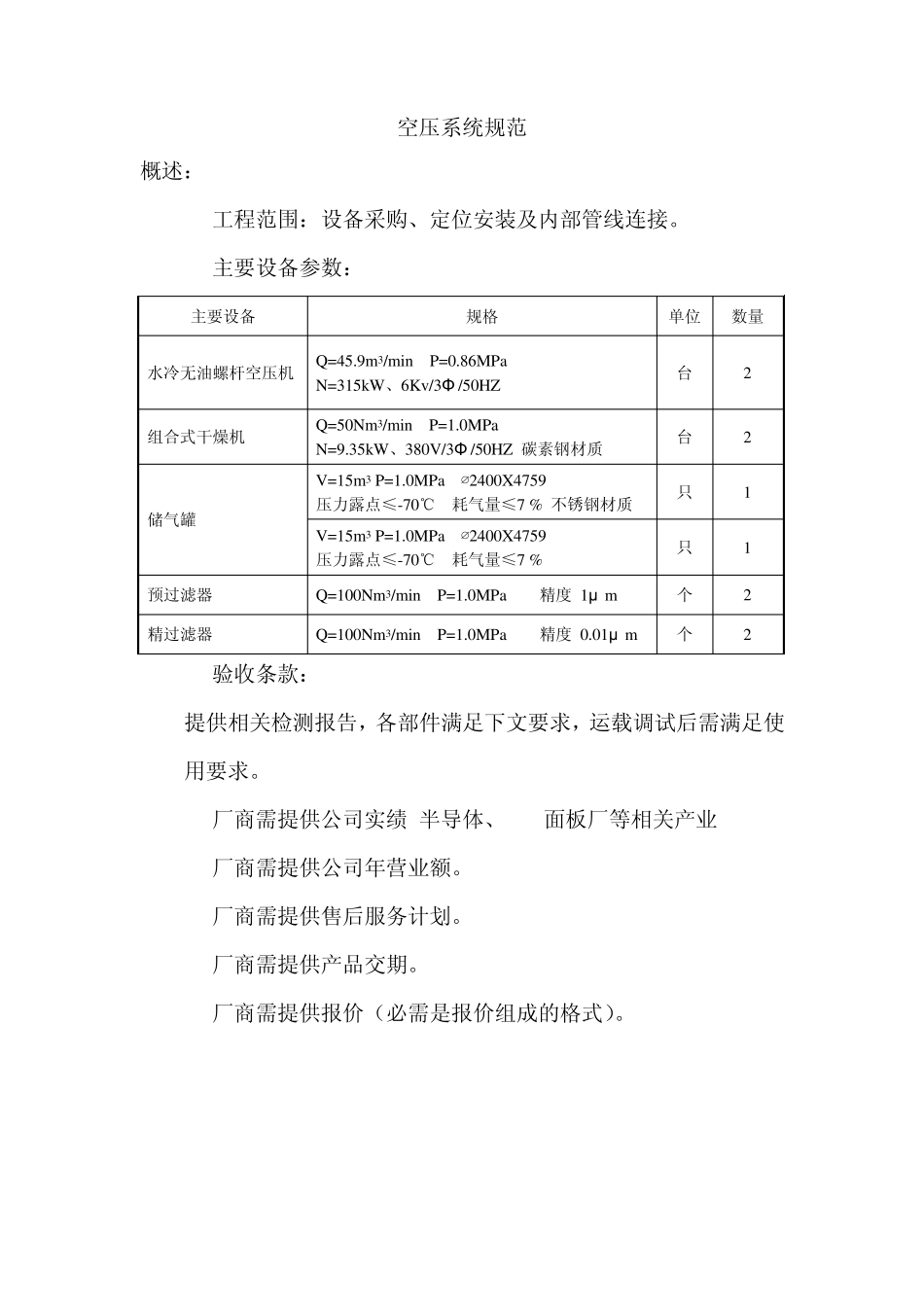

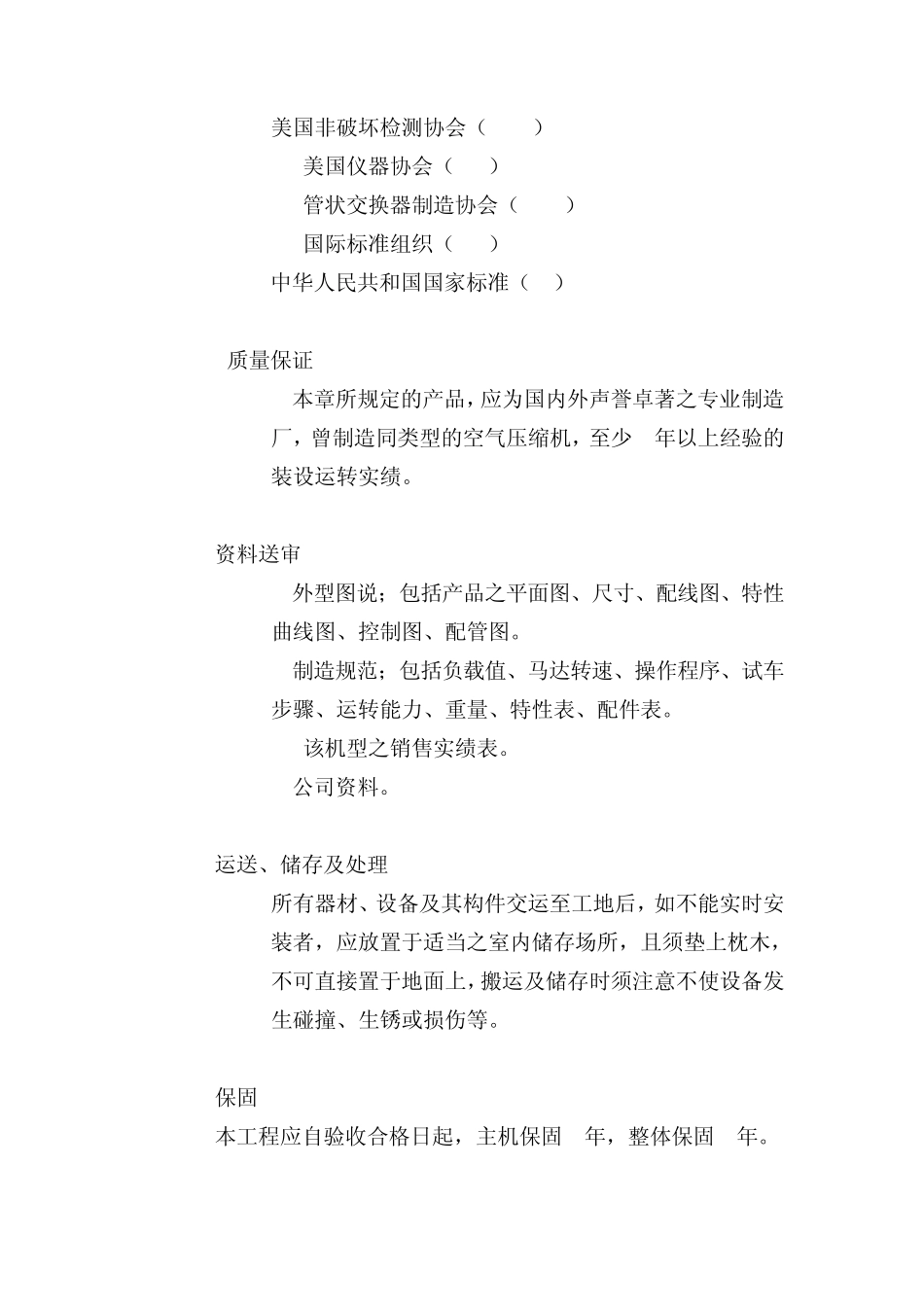

空压系统规范 概述： 1. 工程范围：设备采购、定位安装及内部管线连接。 2. 主要设备参数： 主要设备 规格 单位 数量 水冷无油螺杆空压机 Q=45.9m3/min P=0.86MPa N=315kW、6Kv/3Φ /50HZ 台 2 组合式干燥机 Q=50Nm3/min P=1.0MPa N=9.35kW、380V/3Φ /50HZ 碳素钢材质 台 2 储气罐 V=15m3 P=1.0MPa ∅2400X4759 压力露点≤-70℃ 耗气量≤7 % 不锈钢材质 只 1 V=15m3 P=1.0MPa ∅2400X4759 压力露点≤-70℃ 耗气量≤7 % 只 1 预过滤器 Q=100Nm3/min P=1.0MPa 精度 1μ m 个 2 精过滤器 Q=100Nm3/min P=1.0MPa 精度 0.01μ m 个 2 3. 验收条款： 提供相关检测报告，各部件满足下文要求，运载调试后需满足使用要求。 4. 厂商需提供公司实绩(半导体、TFT面板厂等相关产业). 5. 厂商需提供公司年营业额。 6. 厂商需提供售后服务计划。 7. 厂商需提供产品交期。 8. 厂商需提供报价（必需是报价组成的格式）。 1 通则 1.1 本章概要 说明空气压缩系统之设备功能、安装、检验及配合试运转工作等相关规定。 1.2 工作范围： 1.2.1 主要设备：水冷无油螺杆空压机、组合式干燥机、预过滤器、精过滤器、储气罐。 1.2.2 空压机之本体、马达、进口过滤器、中间及后段冷却器、卸压消音器及排气管、卸水器、卸水管路、控制盘及其控制系统以及其它附属设备（干燥机、过滤器及储罐）之基础螺栓等之设计、制造、设备搬运、吊装、组立、调整、内部管线连接、管路阀件、油漆及试运转等工作均在本章范围。 1.3 相关准则 1.3.1 美国国家标准协会（ANSI） (1) ANSI 600 LB (2) ANSI 150 LB 1.3.2 美国材料试验协会（ASTM） (1) ASTM A312 304L (2) ASTM A53 Grade B Sch.40 1.3.3 美国焊接工程协会（AWS） 1.3.4 管路制造协会（PFI） 1.3.5 美国机械工程师协会（ASME） 1.3.6 美国齿轮制造协会（AGMA） 1.3.7 美国非破坏检测协会（ASNT） 1.3.8 美国仪器协会（ISA） 1.3.9 管状交换器制造协会（TEMA） 1.3.10 国际标准组织（ISO） 1.3.11 中华人民共和国国家标准（GB） 1.4 质量保证 1.4.1 本章所规定的产品，应为国内外声誉卓著之专业制造厂，曾制造同类型的空气压缩机，至少5年以上经验的装设运转实绩。 1.5 资料送审 1.5.1 外型图说；包括产品之平面图、尺寸、配线图、特性曲线图、控制图、配管图。 1.5.2 制造规范；包括负载值...
