空心墩内爬梯技术交底

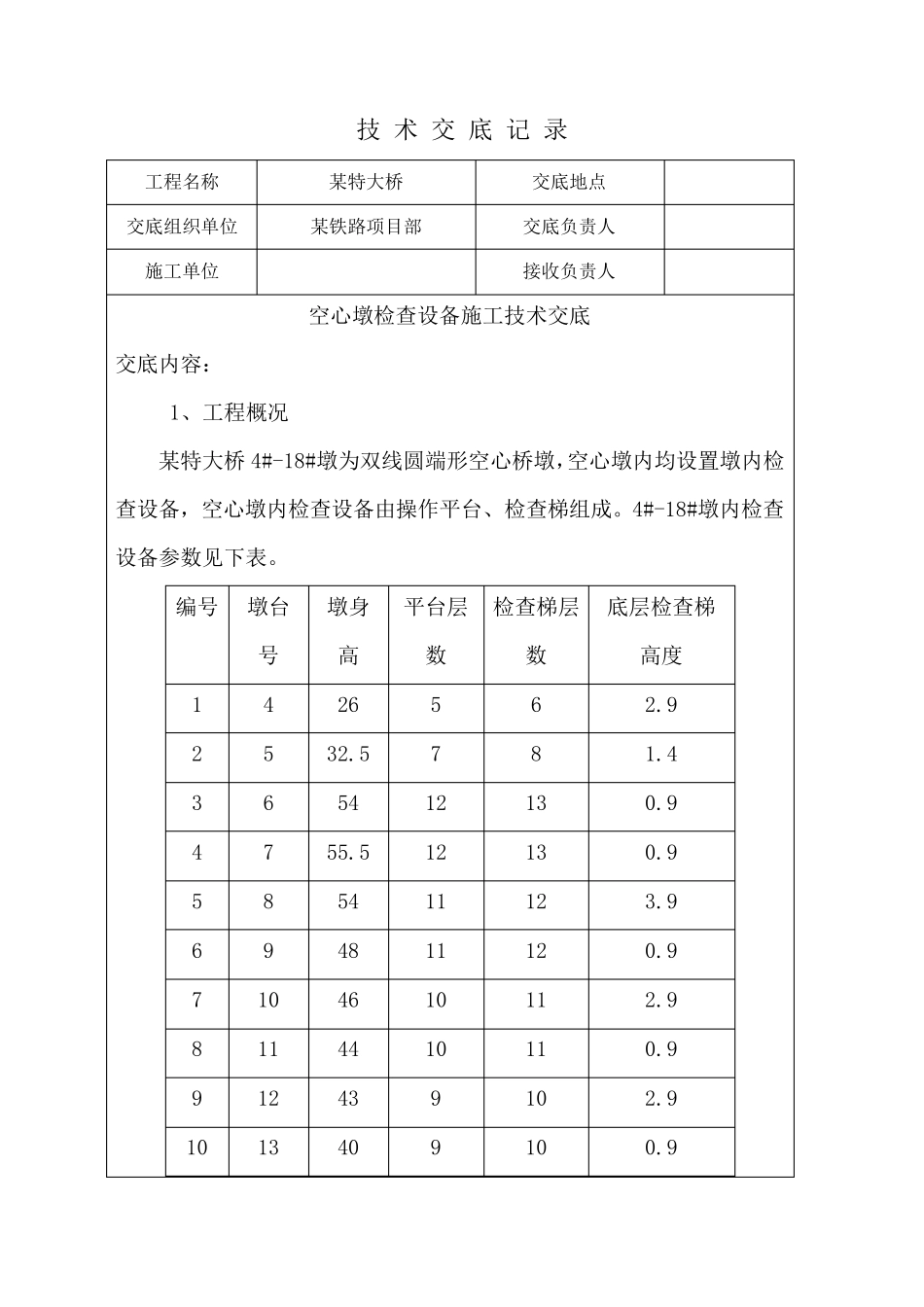

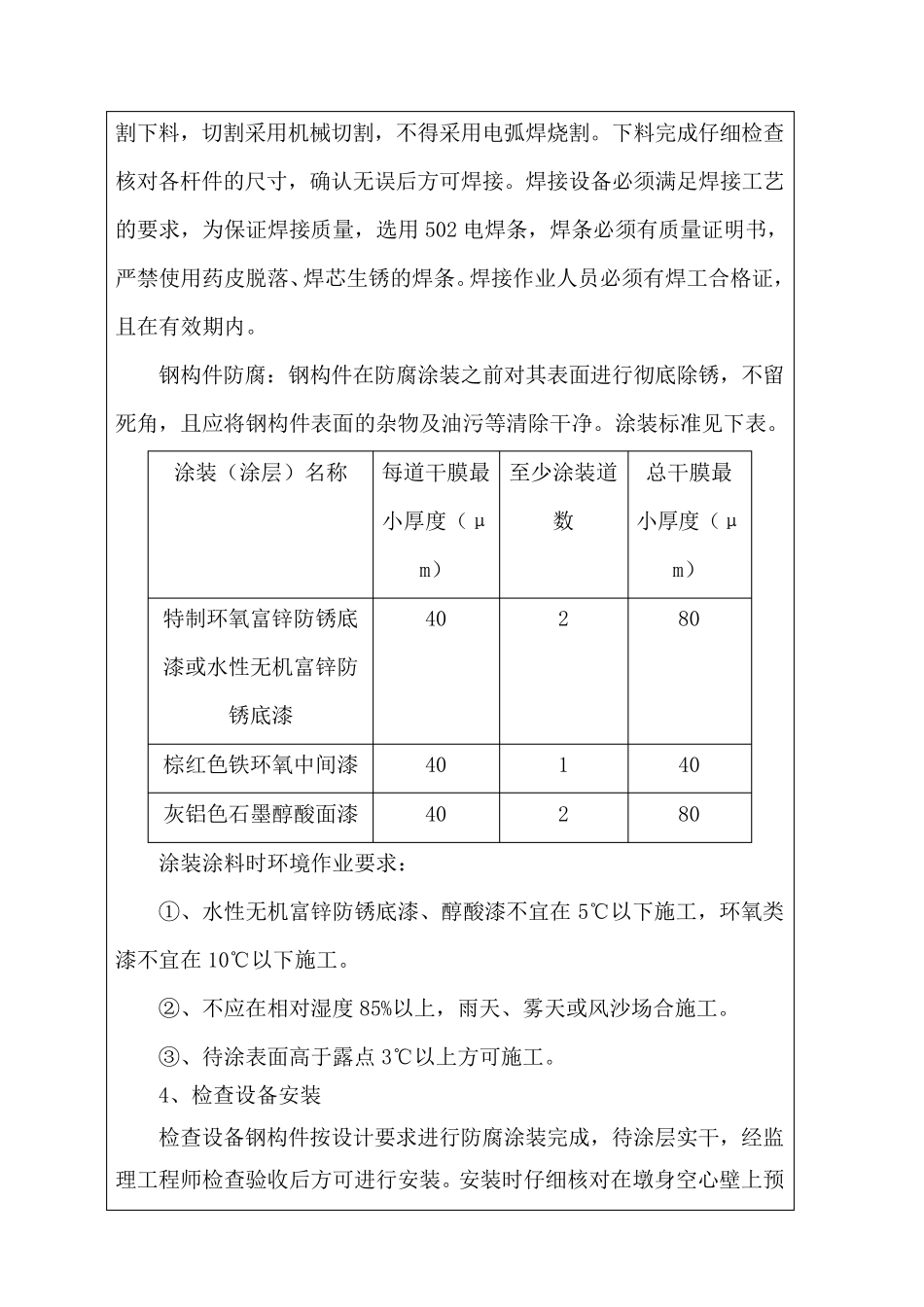

技 术 交 底 记 录 工程名称 某特大桥 交底地点 交底组织单位 某铁路项目部 交底负责人 施工单位 接收负责人 空心墩检查设备施工技术交底 交底内容： 1、工程概况 某特大桥4#-18#墩为双线圆端形空心桥墩，空心墩内均设置墩内检查设备，空心墩内检查设备由操作平台、检查梯组成。4#-18#墩内检查设备参数见下表。 编号 墩台号 墩身高 平台层数 检查梯层数 底层检查梯高度 1 4 26 5 6 2.9 2 5 32.5 7 8 1.4 3 6 54 12 13 0.9 4 7 55.5 12 13 0.9 5 8 54 11 12 3.9 6 9 48 11 12 0.9 7 10 46 10 11 2.9 8 11 44 10 11 0.9 9 12 43 9 10 2.9 10 13 40 9 10 0.9 11 14 40 9 10 0.9 12 15 39.5 9 10 0.4 13 16 32 6 7 1.4 14 17 31.5 6 7 0.9 15 18 27 5 6 3.9 2、空心墩内检查设备结构形式 本桥空心墩内检查设备由操作平台和检查梯组成，检查设备的平台采用角钢焊接成骨架，上铺混凝土预制步板而成。检查平台根据高度不同分为平台1~平台N 型，组成检查平台的支架共分三种形式：Ｎ１型支架，Ｎ１’型支架和N2 型支架，其中Ｎ１型和Ｎ１’型支架的区别为角钢开口的方向不同，其余形式全部相同。平台1 由一个Ｎ１型，一个Ｎ１’型和一个N2 型支架组成（共三个支架），其余平台由一个Ｎ１型，一个Ｎ１’型和三个N2 型支架组成（共五个支架）。支架之间用两道∠63×63×5 的角钢连接，上铺混凝土步板组成检查平台。 混凝土步板分为A 型板和B 型板两种，其中B 型板为长 60cm 的扇形板，根据高度不同其尺寸有所变化，步板由C20 混凝土和φ8 的钢筋网片制成。 检查梯由骨架（∠75×75×8 角钢）和踏梯（φ20 的圆钢）焊接而成，踏梯沿高度方向的间距为30cm，沿检查梯长度方向每隔 150cm 焊接一道∠63×63×5 角钢加强检查梯的刚度。 3、检查设备钢构件加工及防腐处理 钢构件加工：钢构件在加工之前按设计要求对角钢和钢筋进行切 割下料，切割采用机械切割，不得采用电弧焊烧割。下料完成仔细检查核对各杆件的尺寸，确认无误后方可焊接。焊接设备必须满足焊接工艺的要求，为保证焊接质量，选用502 电焊条，焊条必须有质量证明书，严禁使用药皮脱落、焊芯生锈的焊条。焊接作业人员必须有焊工合格证，且在有效期内。 钢构件防腐：钢构件在防腐涂装之前对其表面进行彻底除锈，不留死角，且应将钢构件表面的杂物及油污...
