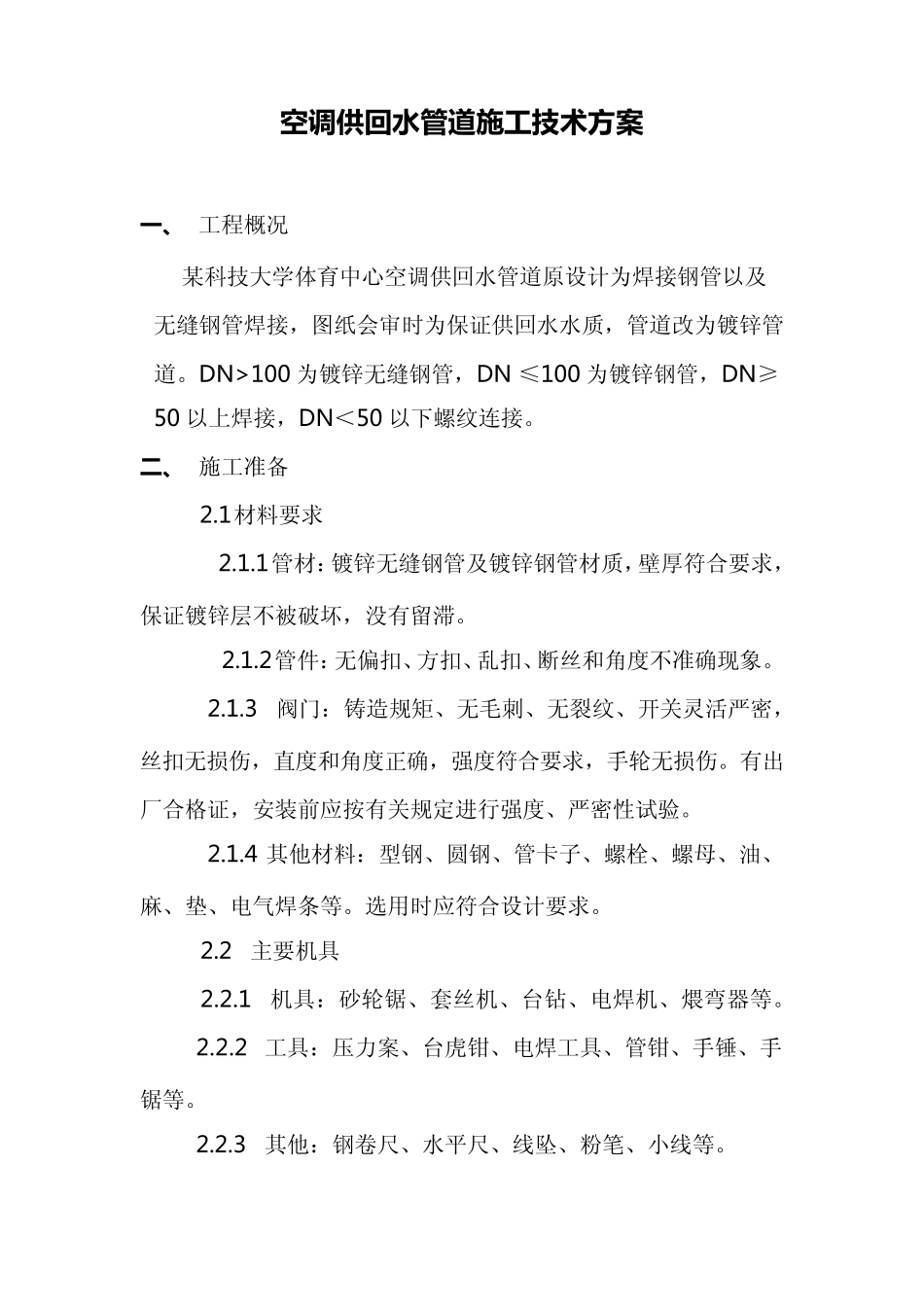

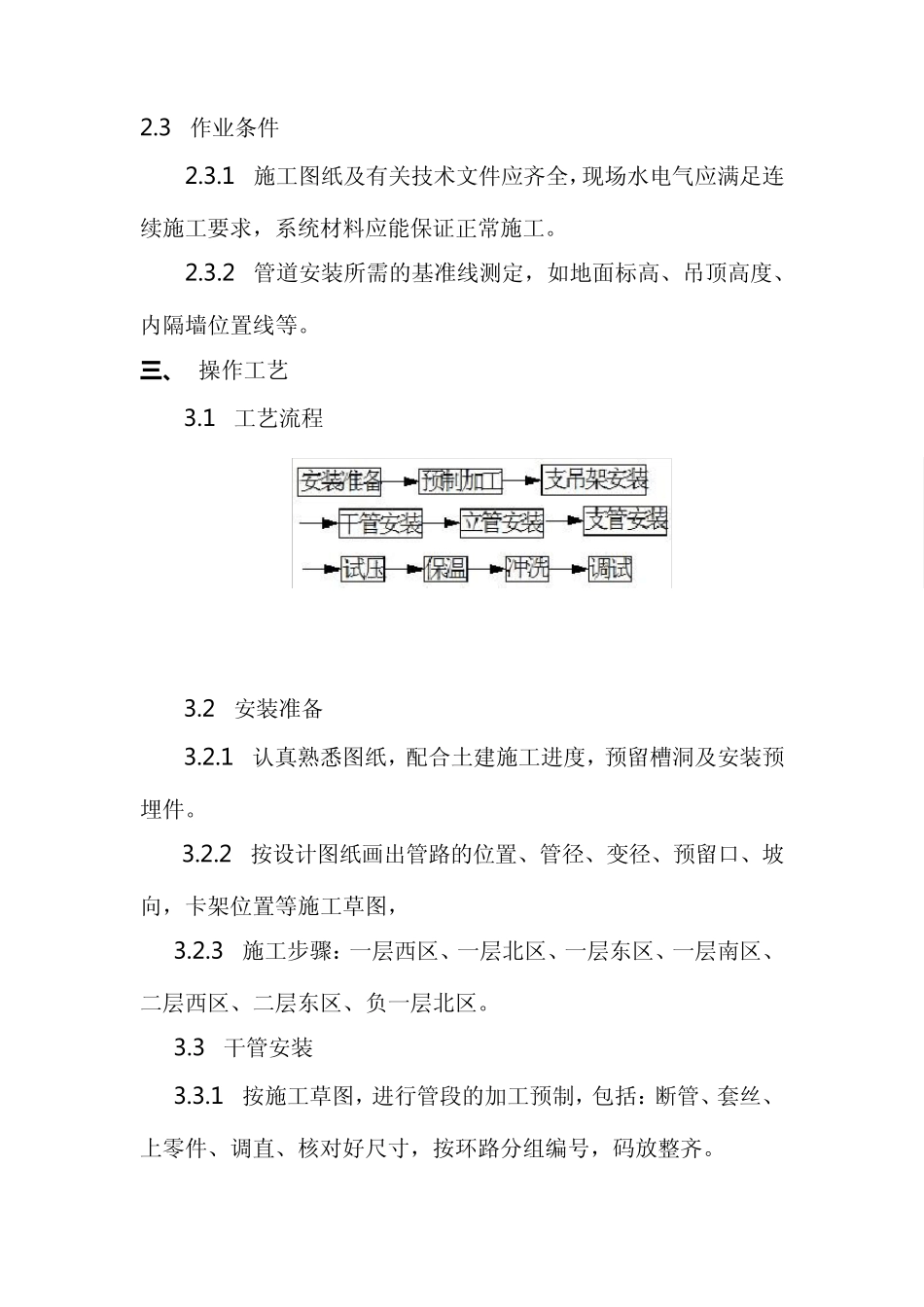

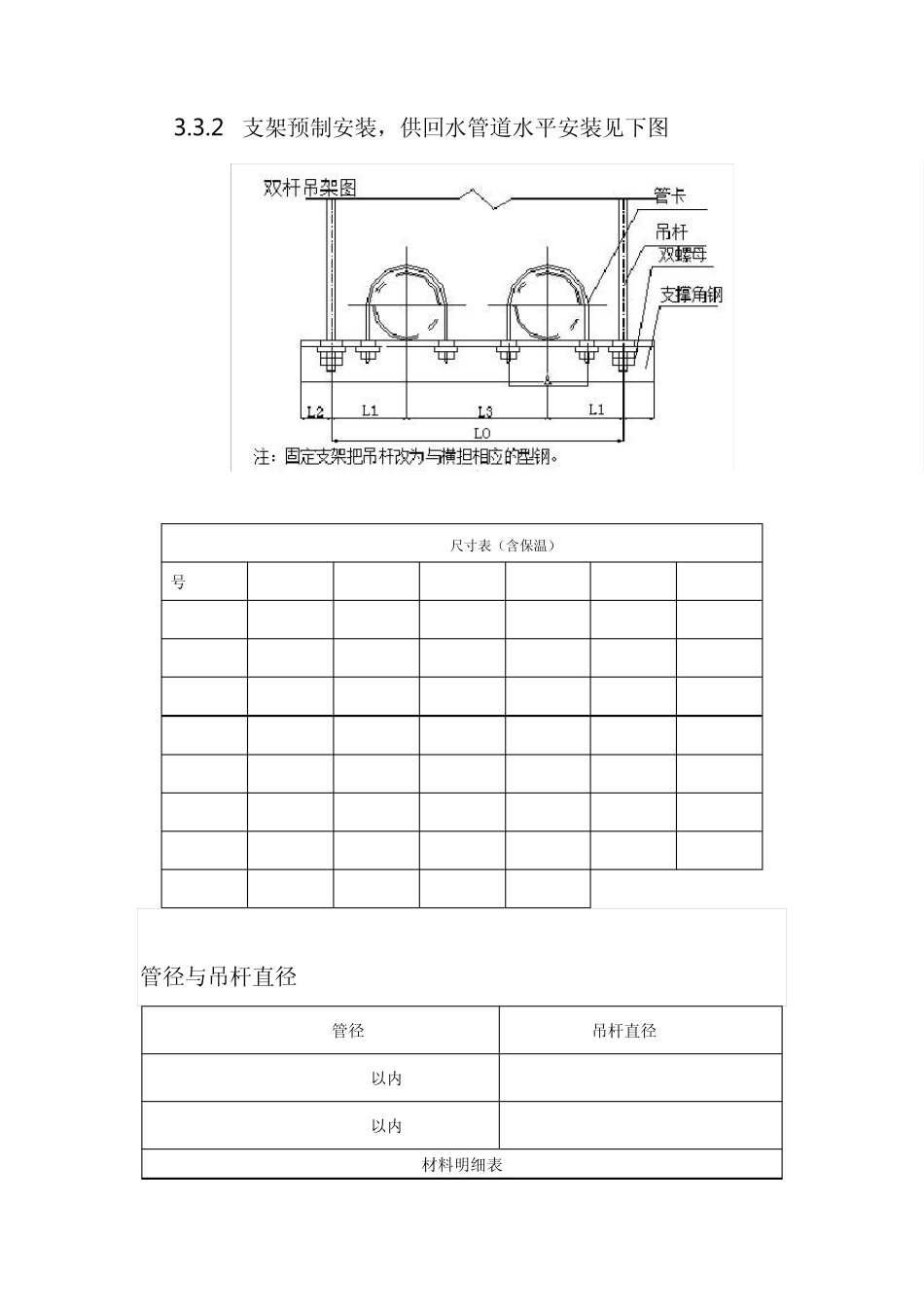

空 调 供 回 水 管 道 施 工 技 术 方 案 一 、 工程概况 某科技大学体育中心空调供回水管道原设计为焊接钢管以及无缝钢管焊接，图纸会审时为保证供回水水质，管道改为镀锌管道。DN>100 为镀锌无缝钢管，DN ≤100 为镀锌钢管，DN≥50 以上焊接，DN＜50 以下螺纹连接。 二、 施工准备 2.1 材料要求 2.1.1 管材：镀锌无缝钢管及镀锌钢管材质，壁厚符合要求，保证镀锌层不被破坏，没有留滞。 2.1.2 管件：无偏扣、方扣、乱扣、断丝和角度不准确现象。 2.1.3 阀门：铸造规矩、无毛刺、无裂纹、开关灵活严密，丝扣无损伤，直度和角度正确，强度符合要求，手轮无损伤。有出厂合格证，安装前应按有关规定进行强度、严密性试验。 2.1.4 其他材料：型钢、圆钢、管卡子、螺栓、螺母、油、麻、垫、电气焊条等。选用时应符合设计要求。 2.2 主要机具 2.2.1 机具：砂轮锯、套丝机、台钻、电焊机、煨弯器等。 2.2.2 工具：压力案、台虎钳、电焊工具、管钳、手锤、手锯等。 2.2.3 其他：钢卷尺、水平尺、线坠、粉笔、小线等。 2.3 作业条件 2.3.1 施工图纸及有关技术文件应齐全，现场水电气应满足连续施工要求，系统材料应能保证正常施工。 2.3.2 管道安装所需的基准线测定，如地面标高、吊顶高度、内隔墙位置线等。 三 、 操作工艺 3.1 工艺流程 3.2 安装准备 3.2.1 认真熟悉图纸，配合土建施工进度，预留槽洞及安装预埋件。 3.2.2 按设计图纸画出管路的位置、管径、变径、预留口、坡向，卡架位置等施工草图， 3.2.3 施工步骤：一层西区、一层北区、一层东区、一层南区、二层西区、二层东区、负一层北区。 3.3 干管安装 3.3.1 按施工草图，进行管段的加工预制，包括：断管、套丝、上零件、调直、核对好尺寸，按环路分组编号，码放整齐。 3.3.2 支架预制安装，供回水管道水平安装见下图 尺寸表（含保温） 号 Dg L0 L1 L2 L3 A 1 50 410 100 20 210 72 2 70 450 110 20 230 90 3 80 500 130 20 240 103 4 100 550 140 20 270 129 5 125 620 160 30 300 157 6 150 670 170 30 330 182 7 200 790 200 40 390 236 8 250 920 230 管径与吊杆直径 管径(mm) 吊杆直径(mm) DN150以内 12 DN250以内 16 材料明细表 序号 公称直径 选定吊杆 支撑型钢 直径 螺母个数 规格 长度 1 100以内 8 2 L40×4 590 2 150以内...
