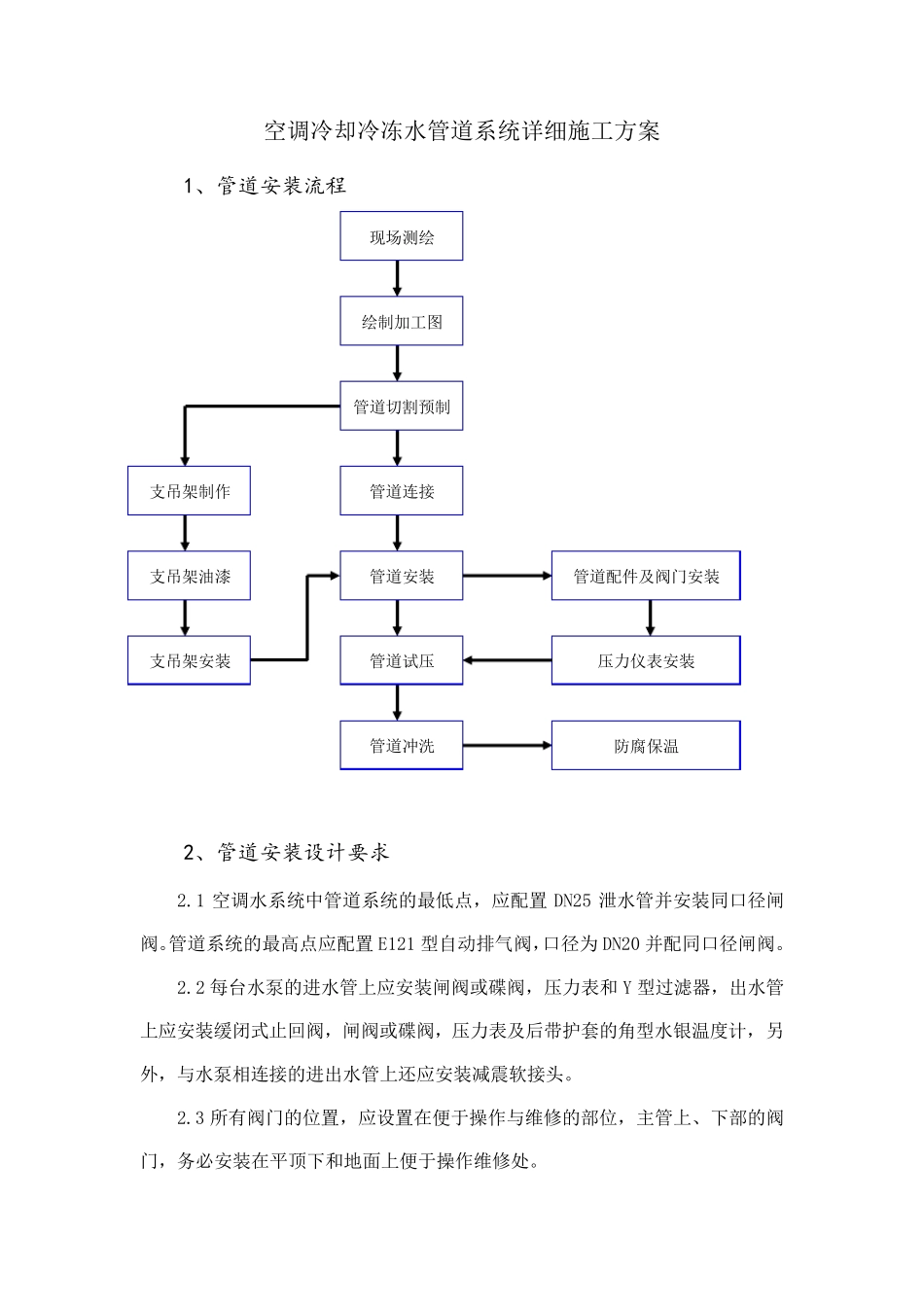

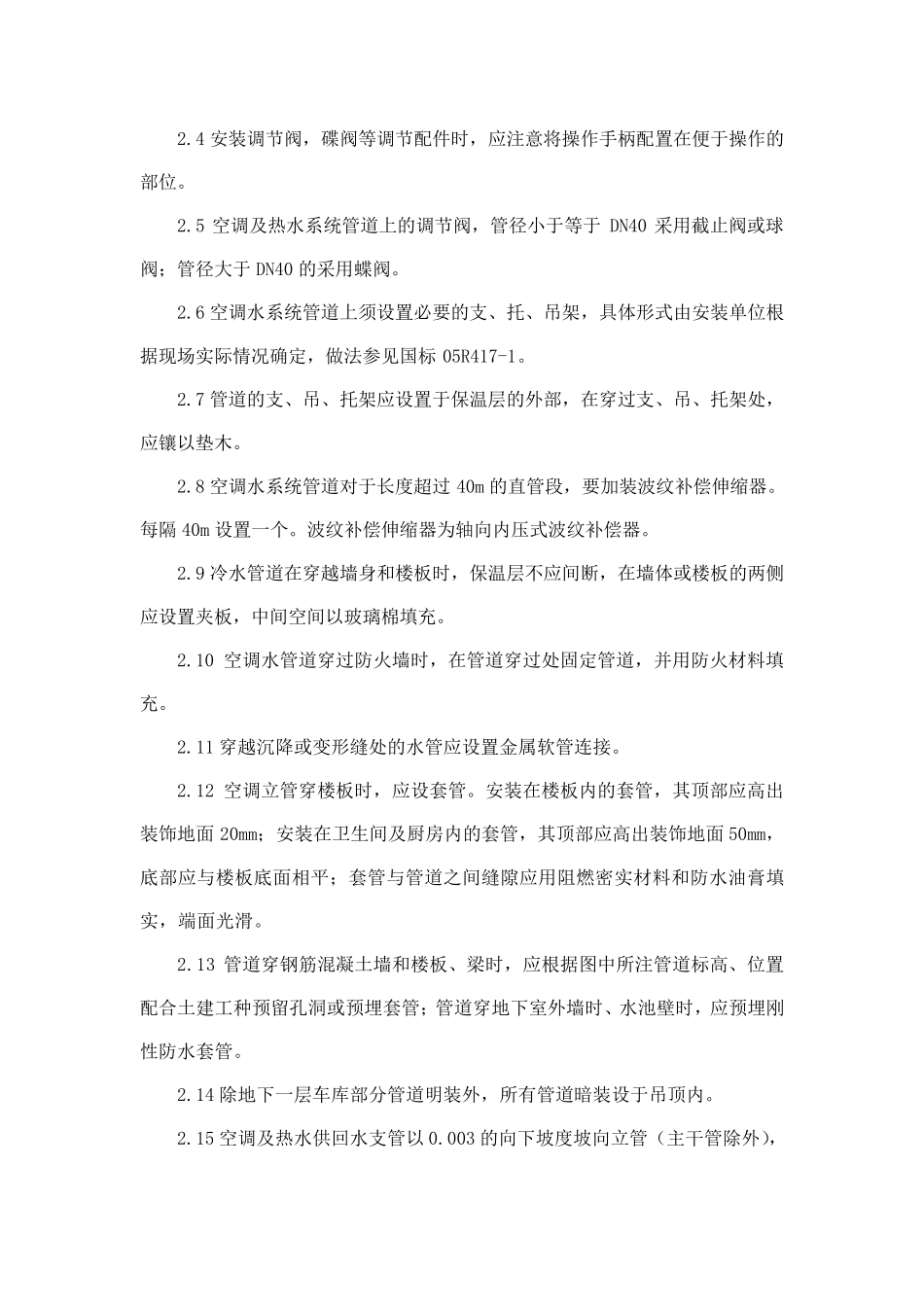

空调冷却冷冻水管道系统详细施工方案 1、管道安装流程 2、管道安装设计要求 2.1 空调水系统中管道系统的最低点,应配置DN25 泄水管并安装同口径闸阀。管道系统的最高点应配置E121 型自动排气阀,口径为DN20 并配同口径闸阀。 2.2 每台水泵的进水管上应安装闸阀或碟阀,压力表和Y 型过滤器,出水管上应安装缓闭式止回阀,闸阀或碟阀,压力表及后带护套的角型水银温度计,另外,与水泵相连接的进出水管上还应安装减震软接头。 2.3 所有阀门的位置,应设置在便于操作与维修的部位,主管上、下部的阀门,务必安装在平顶下和地面上便于操作维修处。 绘制加工图 管道切割预制 管道连接 现场测绘 管道安装 管道试压 管道冲洗 管道配件及阀门安装 压力仪表安装 支吊架制作 支吊架油漆 支吊架安装 防腐保温 2.4 安装调节阀,碟阀等调节配件时,应注意将操作手柄配置在便于操作的部位。 2.5 空调及热水系统管道上的调节阀,管径小于等于DN40 采用截止阀或球阀;管径大于DN40 的采用蝶阀。 2.6 空调水系统管道上须设置必要的支、托、吊架,具体形式由安装单位根据现场实际情况确定,做法参见国标 05R417-1。 2.7 管道的支、吊、托架应设置于保温层的外部,在穿过支、吊、托架处,应镶以垫木。 2.8 空调水系统管道对于长度超过 40m 的直管段,要加装波纹补偿伸缩器。每隔 40m 设置一个。波纹补偿伸缩器为轴向内压式波纹补偿器。 2.9 冷水管道在穿越墙身和楼板时,保温层不应间断,在墙体或楼板的两侧应设置夹板,中间空间以玻璃棉填充。 2.10 空调水管道穿过防火墙时,在管道穿过处固定管道,并用防火材料填充。 2.11 穿越沉降或变形缝处的水管应设置金属软管连接。 2.12 空调立管穿楼板时,应设套管。安装在楼板内的套管,其顶部应高出装饰地面20mm;安装在卫生间及厨房内的套管,其顶部应高出装饰地面50mm,底部应与 楼板底面相 平 ;套管与 管道之 间缝隙 应用阻 燃 密 实材料和防水油 膏 填实,端 面光 滑 。 2.13 管道穿钢 筋 混 凝 土 墙和楼板、梁 时,应根据图 中所 注管道标高、位置配合 土 建 工 种 预 留 孔 洞 或预 埋 套管;管道穿地下 室 外墙时、水池 壁 时,应预 埋 刚性 防水套管。 2.14 除 地下 一层车 库 部分 管道明 装外,所 有 管道暗 装设于吊顶内。 2.15 空调及热水供 回 水支管以 0.003 的向下 坡 度坡 向立管( ...
