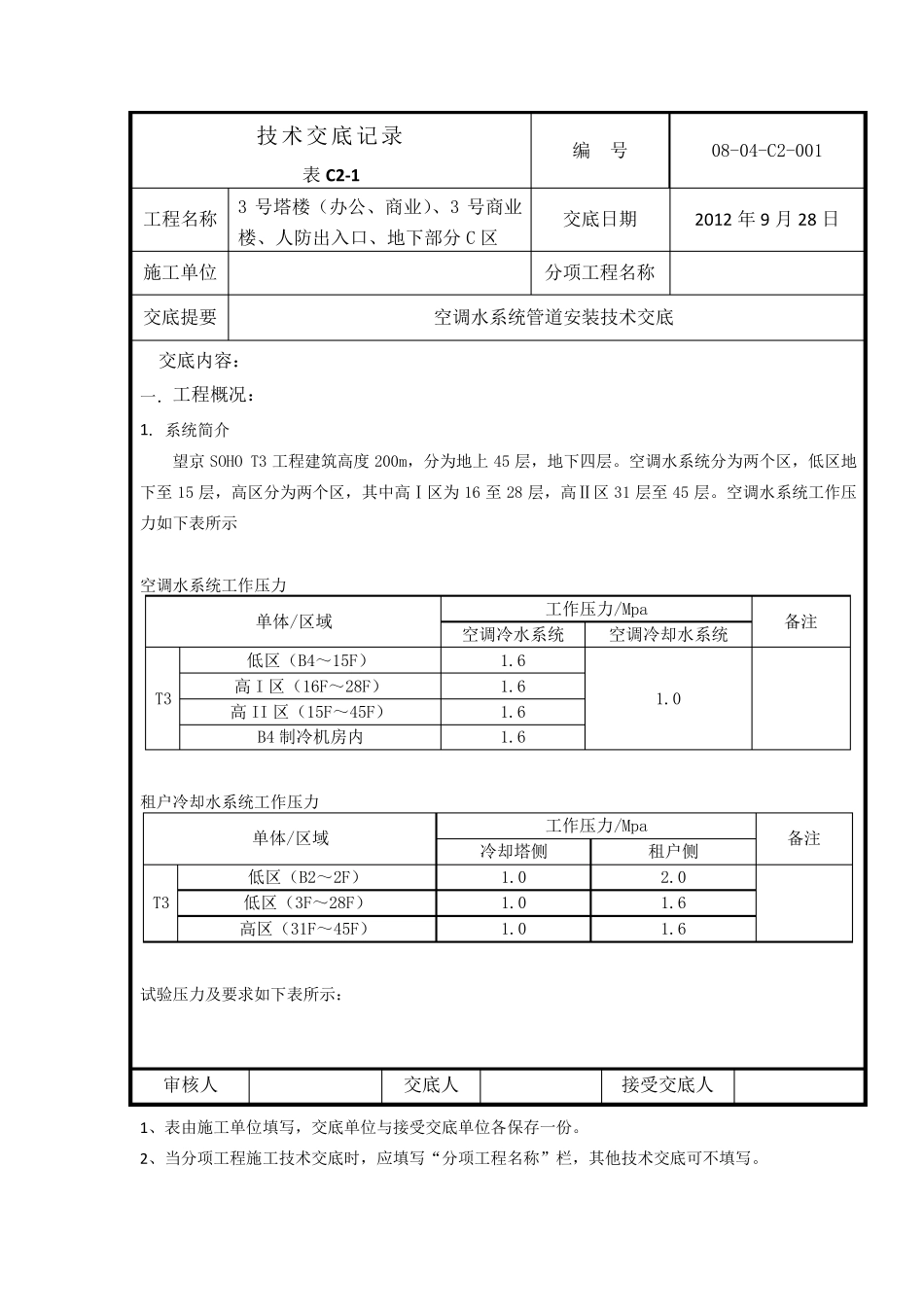

技术交底记录 表C2-1 编 号 08-04-C2-001 工程名称 3 号塔楼（办公、商业）、3 号商业楼、人防出入口、地下部分C 区 交底日期 2012 年9 月28 日 施工单位 分项工程名称 交底提要 空调水系统管道安装技术交底 交底内容： 一．工程概况： 1. 系统简介 望京SOHO T3 工程建筑高度200m，分为地上45 层，地下四层。空调水系统分为两个区，低区地下至15 层，高区分为两个区，其中高Ⅰ区为16 至28 层，高Ⅱ区31 层至45 层。空调水系统工作压力如下表所示 空调水系统工作压力 单体/区域 工作压力/Mpa 备注 空调冷水系统 空调冷却水系统 T3 低区（B4～15F） 1.6 1.0 高I 区（16F～28F） 1.6 高II 区（15F～45F） 1.6 B4 制冷机房内 1.6 租户冷却水系统工作压力 单体/区域 工作压力/Mpa 备注 冷却塔侧 租户侧 T3 低区（B2～2F） 1.0 2.0 低区（3F～28F） 1.0 1.6 高区（31F～45F） 1.0 1.6 试验压力及要求如下表所示： 审核人 交底人 接受交底人 1、表由施工单位填写，交底单位与接受交底单位各保存一份。 2、当分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 技 术 交 底 记 录 表 C2-1 编 号 08-04-C2-001 工 程 名 称 3 号 塔 楼 （ 办 公 、 商 业 ）、 3 号 商 业 楼 、人 防 出 入 口 、 地 下 部 分 C 区 交 底 日 期 2012 年 9 月 28 日 施 工 单 位 分 项 工 程 名 称 交 底 提 要 空 调 水 系 统 管 道 安 装 技 术 交 底 空 调 水 系 统 单 体 /区 域 试 验 压 力 /Mpa 试 压 要 求 空 调 冷 水 系 统 空 调 冷 却 水 系 统 低 区 （ B4～ 15F） 2.1 1.5 试 验 压 力 以 最 低 点 的 压力 为 准 ； 要 求 压 力 试 验升 至 试 验 压 力 后 ， 稳 压10 分 钟 ， 压 力 下 降 不 得超 过 0.02MPa， 再 将 系统 压 力 降 至 工 作 压 力 ，外 观 检 查 无 渗 漏 为 合 格 高 I 区 （ 16F～ 28F） 2.1 高 II 区 （ 15F～ 45F） 2.1 制 冷 机 房 2.1 租 户 冷 却 水 系 统 单 体 /区 域 试 验 压 力 /Mpa 试 压 要 求 冷 却 塔 侧 租 户 T3 低 区 （ B2～ 2F） 1.5 2.5 试 验 压 力 以 最 ...
