空调水系统管道与设备安装工程施工工艺标准

空调水系统管道与设备安装工程施工工艺标准_第1页
1/10

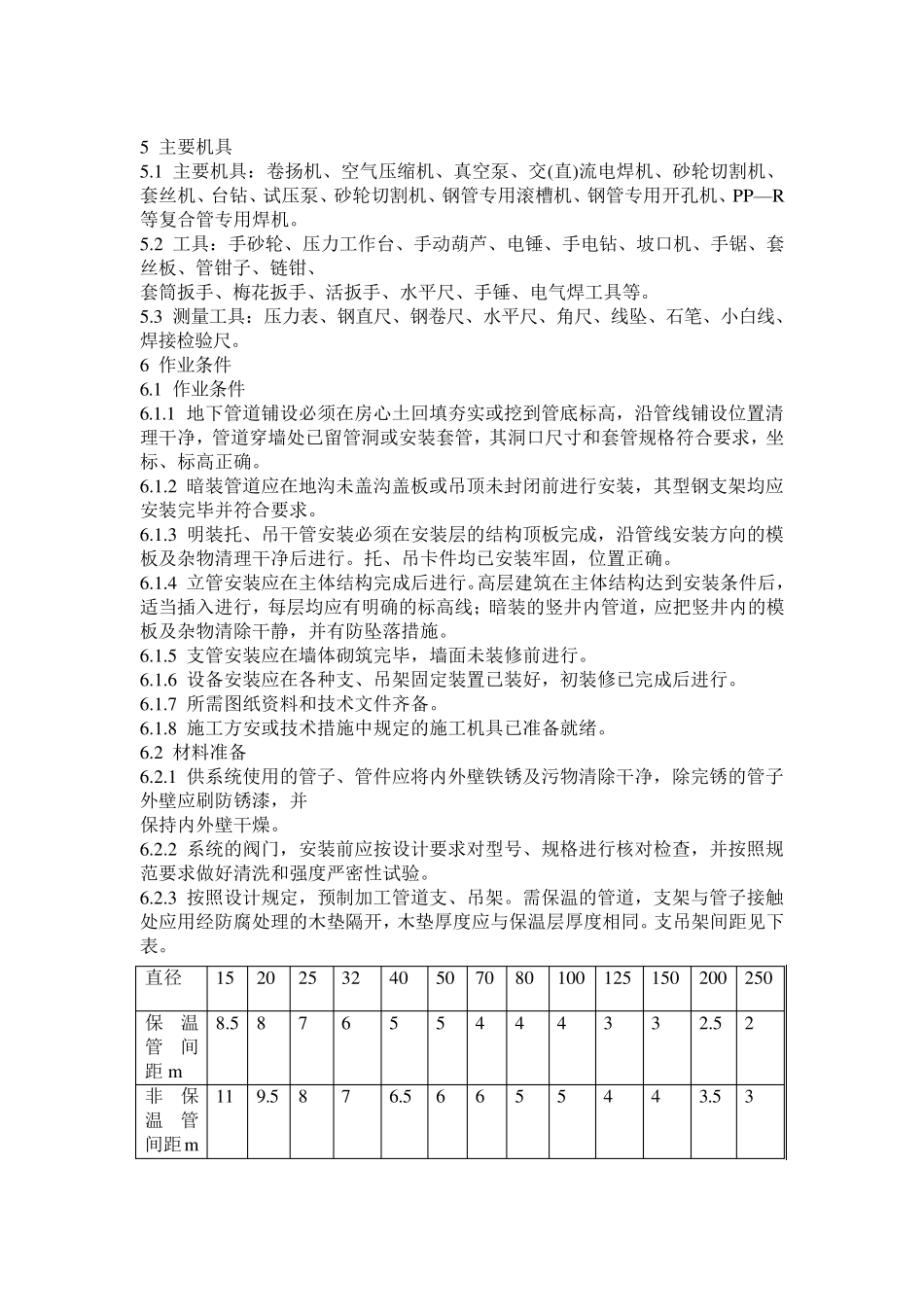

空调水系统管道与设备安装工程施工工艺标准_第2页
2/10
空调水系统管道与设备安装工程施工工艺标准_第3页
3/10
空调水系统管道与设备安装工程施工工艺标准 1 适用范围 本标准适用于空调工程水系统安装子分部工程,包括冷(热)水、冷却水、凝结水系统的设备(不包括末端设备)、管道及附件安装工艺。 2 引用标准 《工业金属管道工程质量检验评定标准》(GB50184-93) 《工业设备及管道绝热工程质量检验评定标准》(GB50185-93) 《工业金属管道工程施工及验收规范》(GB50235-97) 《现场设备、工业管道焊接工程施工及验收规范》(GB50236-98) 《建筑给水排水与采暖工程施工质量验收规范》(GB50242-2002) 《通风与空调工程施工及验收规范》(GB50243-2002) 《工业设备及管道绝热工程设计规范》(GB50264-97) 《建筑工程施工质量验收统一标准》(GB50300-2001) 《建筑安装分项工程施工工艺规程(第三分册)》(DBJ01-25-96) 《建筑设备施工安装通用图集》(91SB6、SB7) 3 术语 空调工程Air Conditioning Works 空气调节与空气净化系统工程统称为空调工程。 制冷设备Refrigeration Machine 能够持续、稳定提供冷(热)源的设备。 组合式空调机组 Modu lar Air Handling Unit 是一种由制造厂家提供预制单元、可以完成对空气过滤、加热(冷却)、加湿(去湿)、消声、热回收、喷水处理、新风处理、新回风混合等多种处理功能,并可在使用现场进行组装的大型空气处理设备。 风机盘管Fan Coil Unit—位于空调系统末端,具有换热器(冷、热)、小型通风机的通风换热设备。 4 材料、设备要求 4.1 空调水系统使用的管子、管件、密封填料等附属材料应符合国家现行有关标准。管子、管件及附属材料应有出场合格证及检测报告。 4.2 镀锌碳素钢管、无缝钢管、钢塑复合管及管件的规格种类应符合设计要求,管材不得弯曲、管壁内外镀锌均匀、无锈蚀、无飞刺、重皮及凹凸不平现象。管件无偏扣、乱扣或丝扣不全等现象; 硬聚氯乙烯(PVC—U)、聚丙烯(PP—R)、聚丁烯(PB)与交联聚乙烯(PEX)等有机材料管道:表面无明显压瘪、无划伤等现象; 管件无砂眼、无偏扣、方扣、乱扣、断丝和角度不准确现象。 4.3 阀门的规格型号应符合设计要求,其外观要求:阀体铸造规矩,表面光洁,无裂纹、气孔、缩孔、渣眼、无毛刺、无裂纹;丝扣无损伤;密封面不得有任何缺陷,表面粗糙度和吻合度满足标准规定的要求;直通式阀门连接法兰的密封面应相互平行;直通式阀门的内螺纹接头中心线应在同一直线上,角度 偏差不得超过 2 0;阀门开关灵活,关闭严密,填料密封完好无渗漏,手轮...
