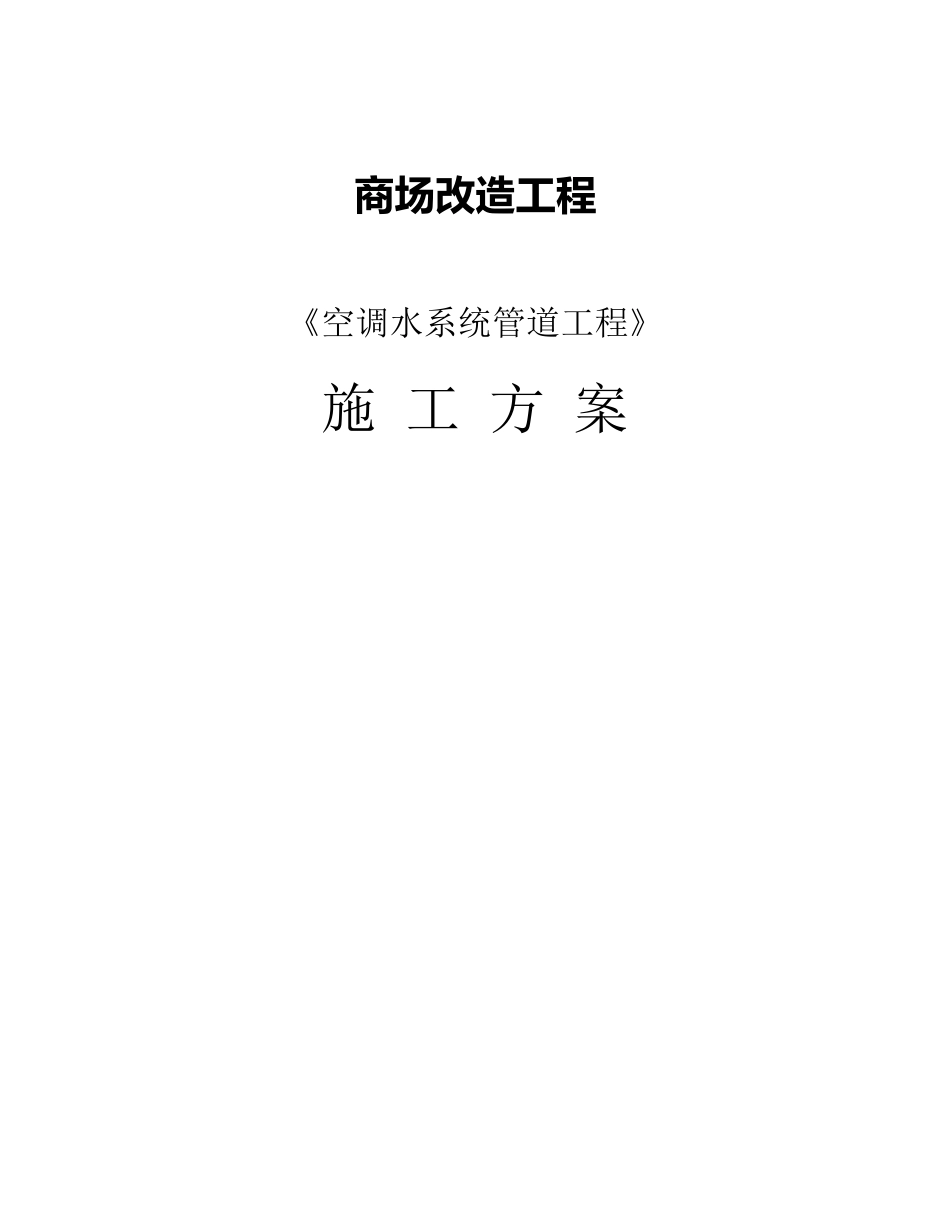

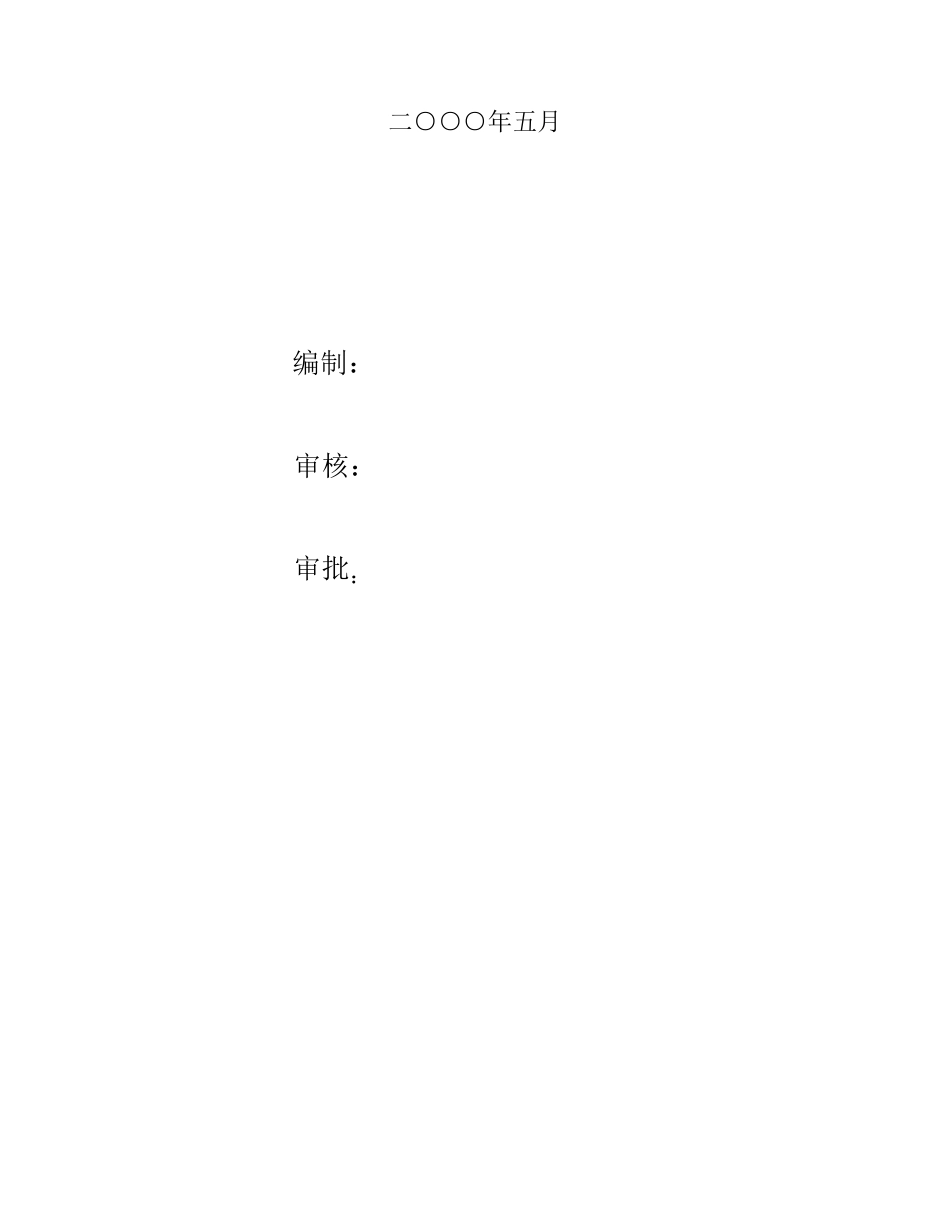

商场改造工程 《空调水系统管道工程》 施 工 方 案 二○○○年五月 编制： 审核： 审批： 1． 工程概况 本工程为某公司改造项目，是市中心重要的一座大型综合性商场，地处市中心商业网点密集地段。本工程主要内容是对空调水系统管道进行改造；空调系统共设8 台新风机组（原已安装）。本工程工程内容为空调管道的安装，工程量约为300米。 2．工程特点 空调水系统部分管道位于市内繁华地段（三孝口），四周商业群比较密集，南、西、北三面行人较多，道路狭窄，这些因素均不利于施工，在安全、文明施工方面应予以特别的注意，应成立专职的安全、文明施工管理小组对施工进行全过程的监督和控制管理。 本工程为改造工程，施 工内容散 ；且施 工工期要求紧，在施工的同时与装修等其它专业的施工须密切配合，在施工期间应着重加强与建设单位以及相关专业的协调配合，避免不必要的重复工作、返工等施工作业，以利于施工质量的提高。 3． 施工组织 项目经 理部负 责 工程施工的组织 和管理，其组成机构 为 项目经 理、项目总 工程师 、项目工程师 、专职安全员 、质量检验 员 、施工班 长 。 4． 施工程序 4 .1 安装准备 熟悉图纸，做好施工准备工作，参照有关专业图和装修建筑图，核对管道的坐标，标高是否交叉，管道排列所用的空间是否合理，并协同相关专业人员及时处理问题。 4 .2 预制加工： 按设计图纸定位管路、管径、变径、预留管口、阀门位置等，在实际安装的位置做标记，分段测量实际安装的标准位置，根据测量结果预制、加工管段。 4 .3 管道安装 干管采用无缝钢管焊接连接，安装时从总入口开始操作，按照设计图纸的管路走向对管道进行安装连接，管道接头在焊接前对管路系统进行找正找直，复查管路方向和管径等无误后，进行焊接。 项 目 经 理 项 目 工 程 师 质 量 检 验 员 专职安全员 施工 班长 项 目 总工 程 师 管道安装前，应正确地按尺寸安装好支、吊架，待支、吊架安装牢固后，管道就可以假设连接，管道和管件预先在地面组装，长度以方便吊装为宜。 起吊后轻轻落在支、吊架上，用支、吊架上的卡环固定，防止滚落。 干管的变径，要在分出支管之后，距离主分支管要有一定的距离，大小等于大管的直径，但不能小于100mm。干管安装后，对管段再进行一次复核，防止局部管段有“塌腰”或“拱起”的现象。 支管的安装根据设备 的实际就位位置在主干管上定位；由于...
