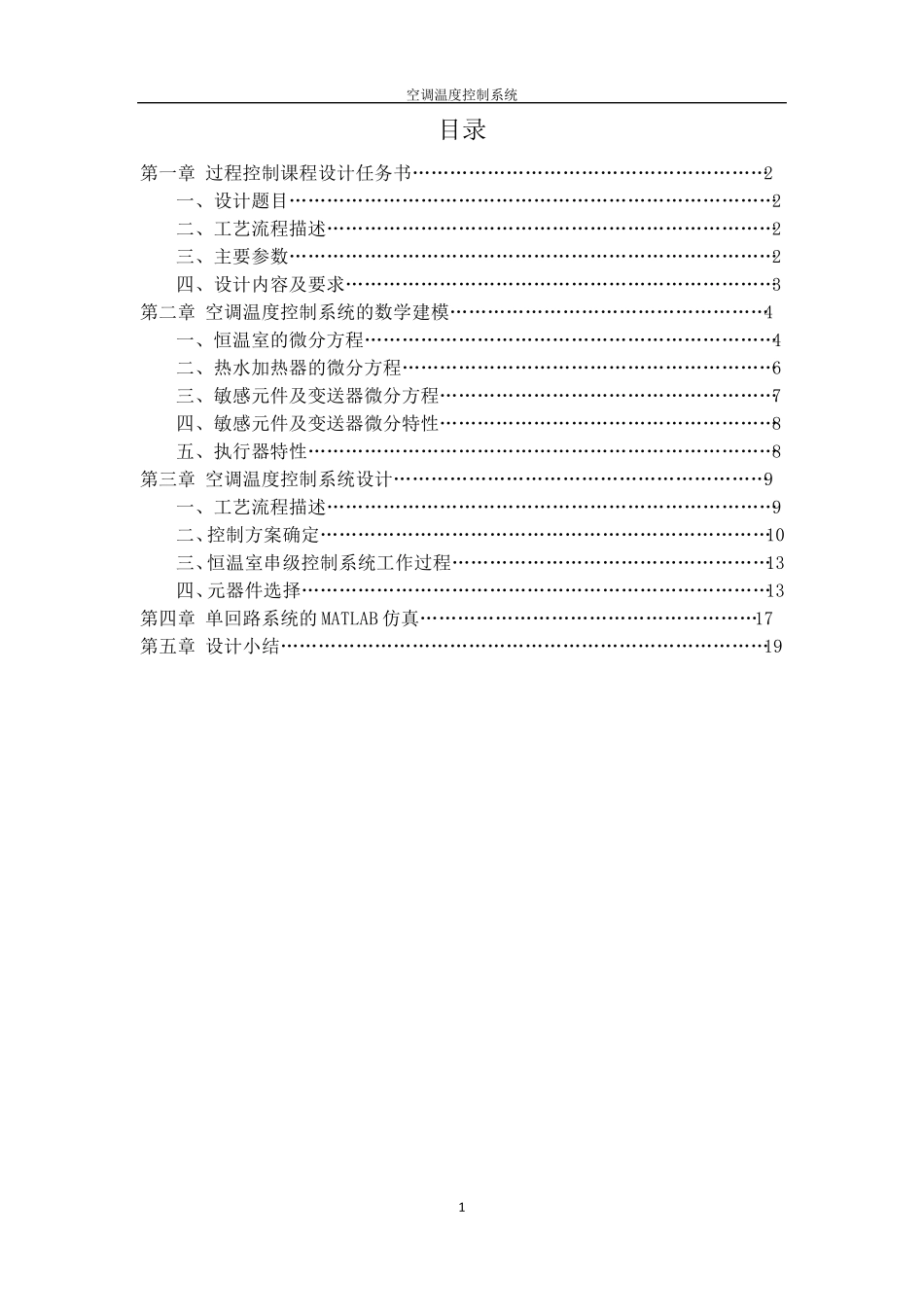

空调温度控制系统 1 目录 第一章 过程控制课程设计任务书…………………………………………………2 一、设计题目……………………………………………………………………2 二、工艺流程描述………………………………………………………………2 三、主要参数……………………………………………………………………2 四、设计内容及要求……………………………………………………………3 第二章 空调温度控制系统的数学建模……………………………………………4 一、恒温室的微分方程…………………………………………………………4 二、热水加热器的微分方程……………………………………………………6 三、敏感元件及变送器微分方程………………………………………………7 四、敏感元件及变送器微分特性………………………………………………8 五、执行器特性…………………………………………………………………8 第三章 空调温度控制系统设计……………………………………………………9 一、工艺流程描述………………………………………………………………9 二、控制方案确定………………………………………………………………10 三、恒温室串级控制系统工作过程……………………………………………13 四、元器件选择…………………………………………………………………13 第四章 单回路系统的 MATLAB 仿真………………………………………………17 第五章 设计小结……………………………………………………………………19 空 调 温 度 控 制 系 统 2 第 一 章 过 程 控 制 课 程 设 计 任 务 书 一 、 设 计 题 目 ： 空 调 温 度 控 制 系 统 的 建 模 与 仿 真 二 、 工 艺 过 程 描 述 设 计 背 景 为 一 个 集 中 式 空 调 系 统 的 冬 季 温 度 控 制 环 节 ， 简 化 系 统 图 如 附 图 所示 。 系 统 由 空 调 房 间 、 送 风 道 、 送 风 机 、 加 热 设 备 及 调 节 阀 门 等 组 成 。 为 了 节 约能 量 ， 利 用 一 部 分 室 内 循 环 风 与 室 外 新 风 混 合 ， 二 者 的 比 例 由 空 调 工 艺 决 定 ， 并假 定 在 整 个 冬 季 保 持 不 变 。 用 两 个 蒸 汽 盘 管 加 热 器1SR、 2SR 对 混 合 后 的 空 气...
