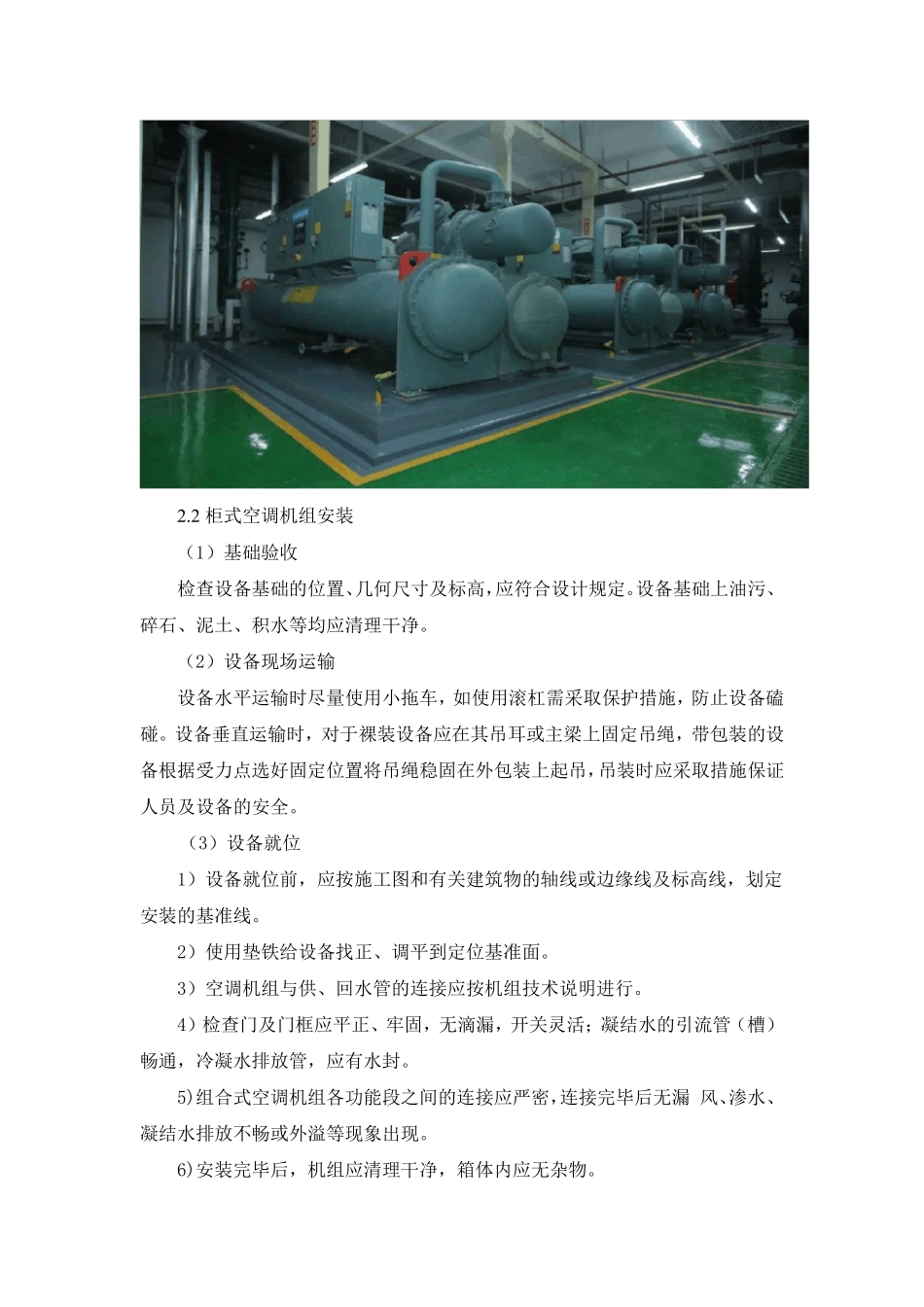

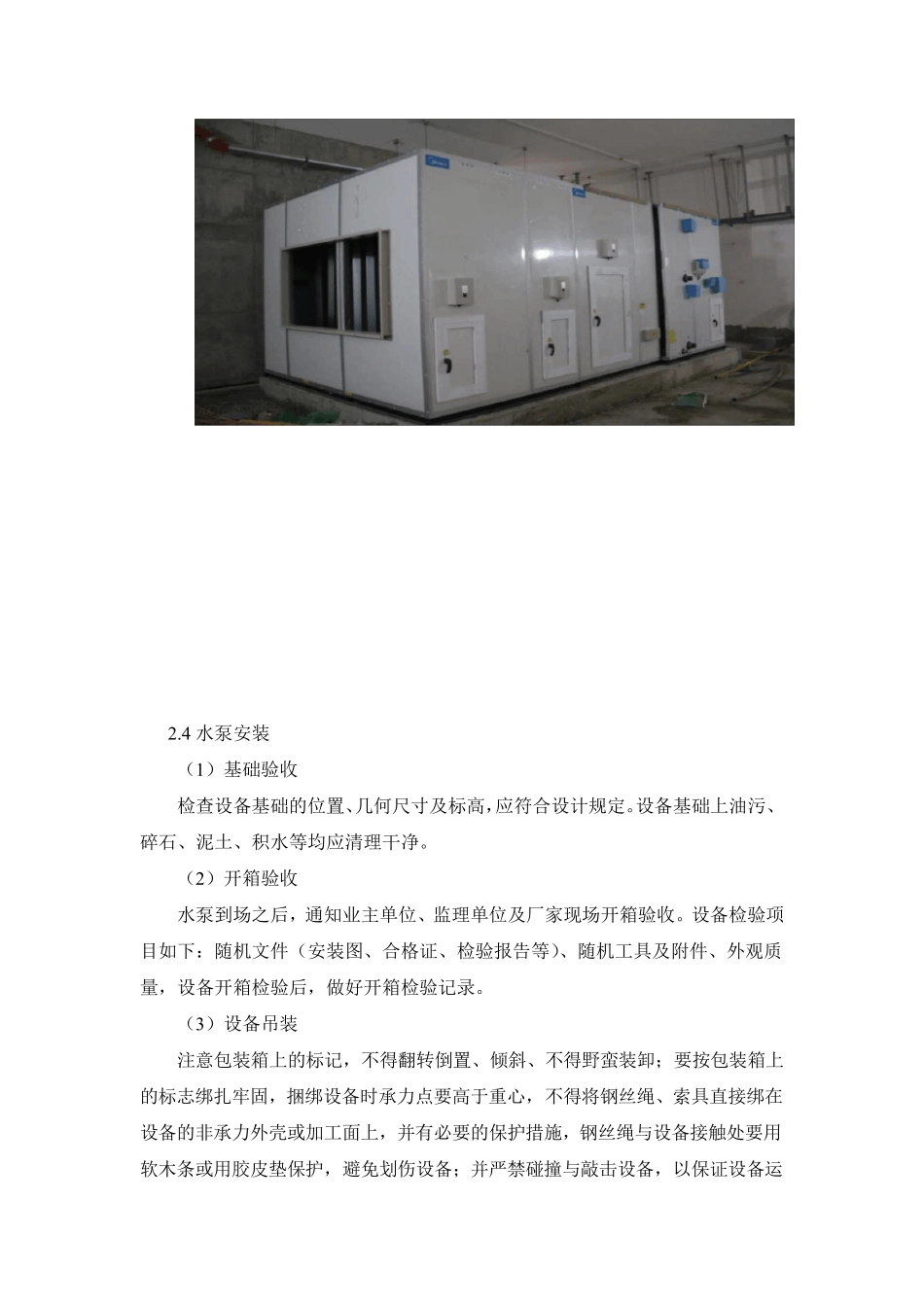

空调系统设备安装施工技术交底 一、技术交底范围 1、空调系统设备安装。 二、开始施工的条件及施工准备工作; 1、施工人员： 所有施工作业人员必须经过三级安全教育及安全技术交底之后方可进场，施工作业人员必须持证上岗，严禁违章作业。 2、主要工机具： （1）电工工具、电锤、角磨机、电钻、钢卷尺、粉线袋等。 （2）三级配电箱、移动电缆盘、高凳、梯子、脚手架、电焊机等。 三、施工工艺流程及施工方法 1、安装流程 2、施工方法 2.1 冷水机组 （1）冷水机组货到工地后，应通知业主单位、监理单位及厂家进行开箱验收，按规定核对其机型、厂家，有无损坏说明书和合格证等。 （2）安装放置设备，应用衬垫将设备垫妥，防止设备变形及受潮； （3）设备应捆扎稳固，主要承力点应高于设备重心，以防倾侧。受力点不得使机组底座产生 扭 曲 和变形。 （4）注 意 保 护 设备附 属 件，吊 装机组的钢绳 注 意 不要使仪 表 盘、油 管 、气管 、液 管 、各 仪 表 引 压 管 受力，钢丝 绳 与 设备接 触 处 应垫以软 木 或 其它 软 质 材 料 ，以防止钢丝 绳 擦 伤 设备表 面 油 漆 。 （5）设备就 位 设备开箱检 查 、试 验 设备吊 装运 输 基 础 验收 支 吊 架制 作安装 机组就 位安装 管 道 设备碰 口 质 量 验收 2 .2 柜式空调机组安装 （1）基础验收 检查设备基础的位置、几何尺寸及标高，应符合设计规定。设备基础上油污、碎石、泥土、积水等均应清理干净。 （2）设备现场运输 设备水平运输时尽量使用小拖车，如使用滚杠需采取保护措施，防止设备磕碰。设备垂直运输时，对于裸装设备应在其吊耳或主梁上固定吊绳，带包装的设备根据受力点选好固定位置将吊绳稳固在外包装上起吊，吊装时应采取措施保证人员及设备的安全。 （3）设备就位 1）设备就位前，应按施工图和有关建筑物的轴线或边缘线及标高线，划定安装的基准线。 2）使用垫铁给设备找正、调平到定位基准面。 3）空调机组与供、回水管的连接应按机组技术说明进行。 4）检查门及门框应平正、牢固，无滴漏，开关灵活；凝结水的引流管（槽 ）畅 通 ，冷 凝水排 放 管，应有水封 。 5)组合式空调机组各 功 能 段 之 间 的连接应严 密 ，连接完 毕 后 无漏 风 、渗 水、凝结水排 放 不 畅 或外溢 等现象 出 现。 6)安装完 毕 后 ，机组应清理干净，箱 体 ...
