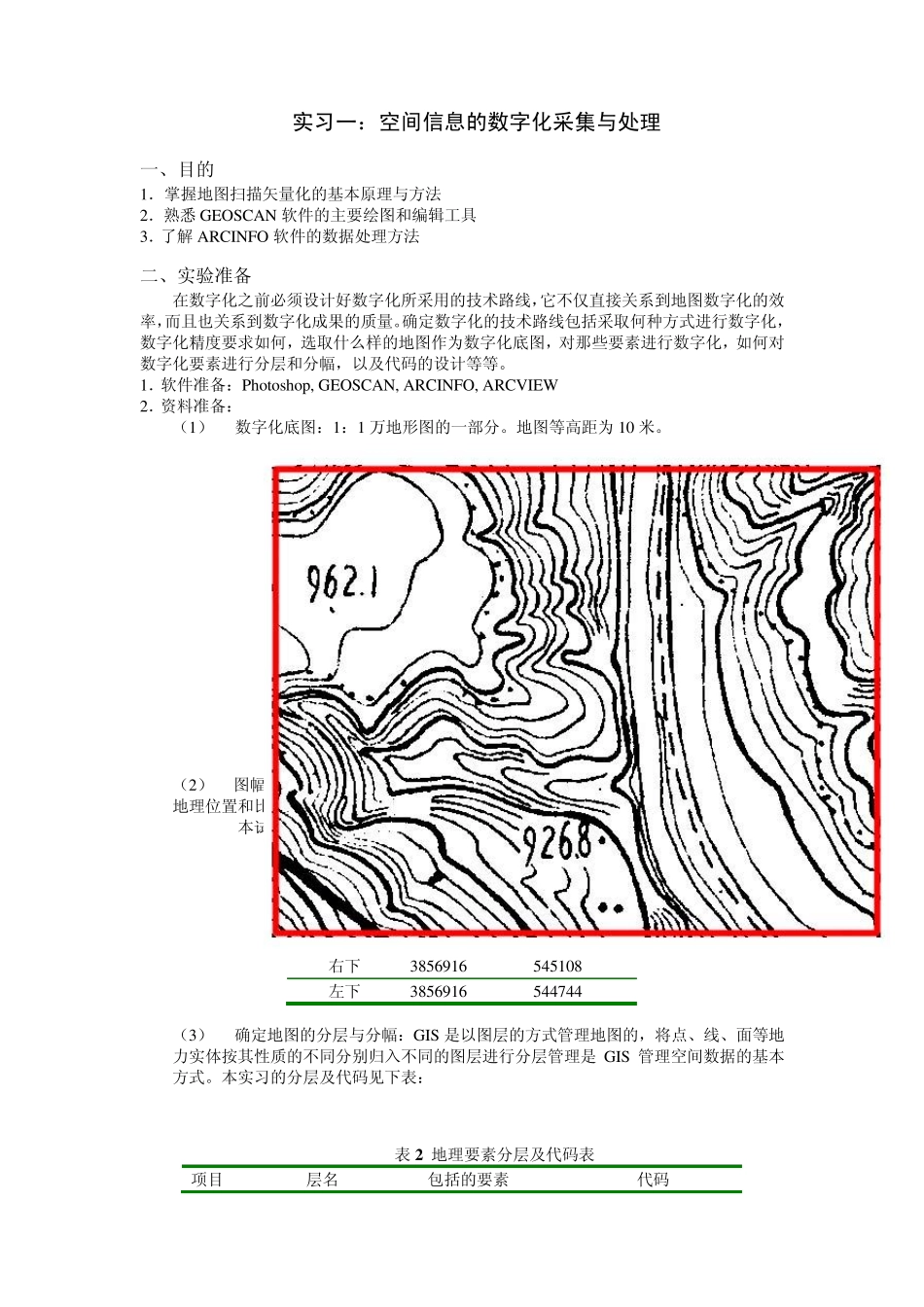

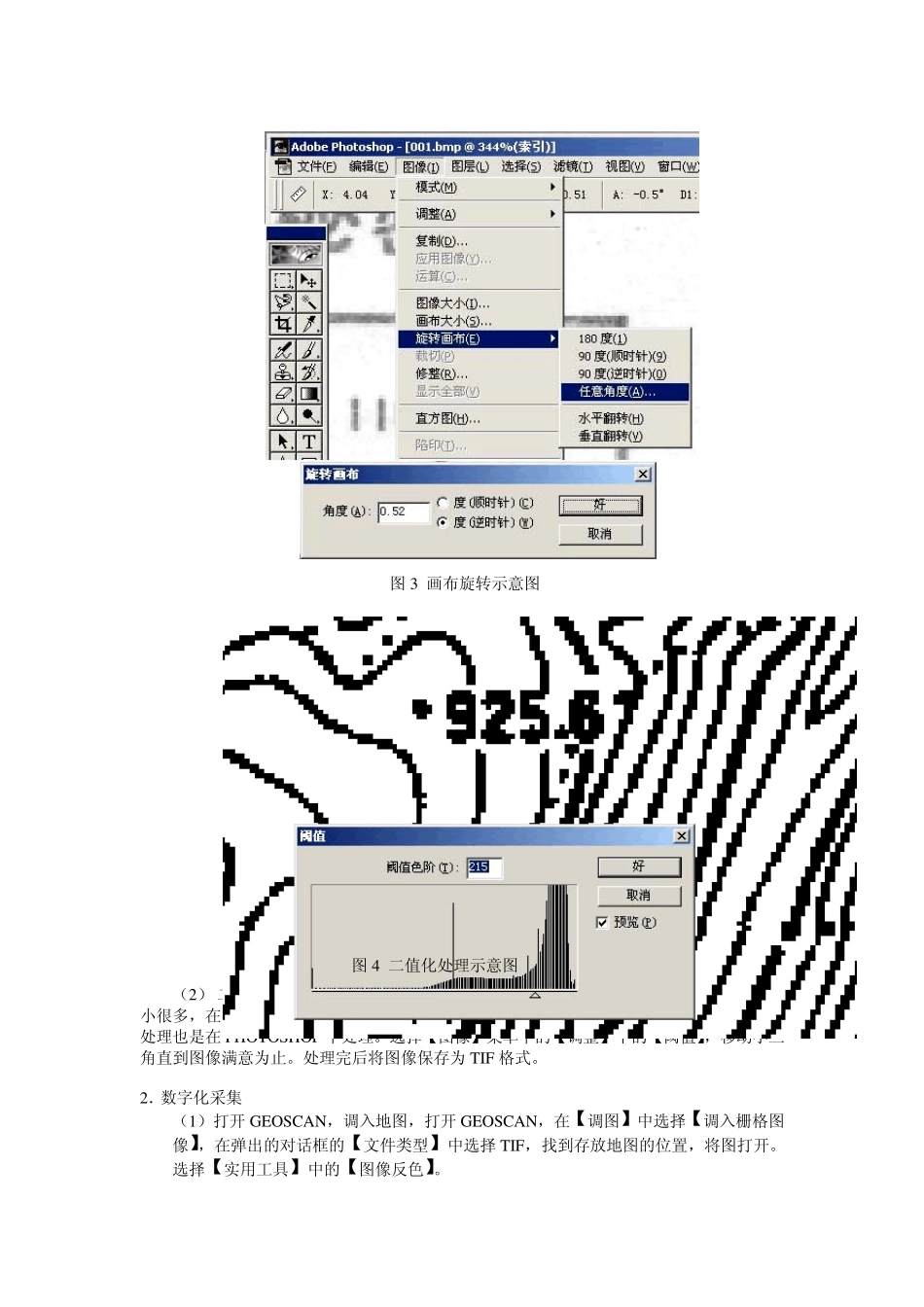

实习一：空间信息的数字化采集与处理 一、目的 1．掌握地图扫描矢量化的基本原理与方法 2． 熟悉 GEOSCAN 软件的主要绘图和编辑工具 3．了解 ARCINFO 软件的数据处理方法 二、实验准备 在数字化之前必须设计好数字化所采用的技术路线，它不仅直接关系到地图数字化的效率，而且也关系到数字化成果的质量。确定数字化的技术路线包括采取何种方式进行数字化，数字化精度要求如何，选取什么样的地图作为数字化底图，对那些要素进行数字化，如何对数字化要素进行分层和分幅，以及代码的设计等等。 1．软件准备：Photoshop, GEOSCAN, ARCINFO, ARCVIEW 2．资料准备： （1） 数字化底图：1：1 万地形图的一部分。地图等高距为 10 米。 图 1 数字化底图 （2） 图幅控制点坐标：图幅控制点坐标是用来进行图幅定向的，它能够确定地图的地理位置和比例大小。 本试验的控制点坐标如下： 表 1 图幅控制点坐标表 项目 北坐标 东坐标 左上 3857154 544744 右上 3857154 545108 右下 3856916 545108 左下 3856916 544744 （3） 确定地图的分层与分幅：GIS 是以图层的方式管理地图的，将点、线、面等地力实体按其性质的不同分别归入不同的图层进行分层管理是 GIS 管理空间数据的基本方式。本实习的分层及代码见下表： 表 2 地理要素分层及代码表 项目 层名 包括的要素 代码 等高线层 terlk 计曲线 首曲线 高程点 201 202 103 线状水系层 wtlpt 现状表示的河流 301 面状水系层 wtlnt 面状表示的河流（封闭） 湖泊（封闭） 302 303 （4）设计代码：代码的设计非常重要，它是计算机存贮、检索、识别的基础，使之能够满足各种应用分析需求。 （5）在计算机上建立自己的实习目录，例如：E:\GIS\zhxm，将地图影像放入，文件格式为 TIF。 三、实验内容及步骤、方法 1． 地图预处理 （1）变形纠正：纸质地图常常会有少许变形；扫描过程中由于图形倾斜，造成扫描后的地图产生变形，因此在数字化前，需要对地图进行纠正。如果存在几何变形，可利用 ERDAS的几何校正模块进行纠正；如果是扫描过程造成的图象倾斜，则可在 PHOTOSHOP 下进行纠正。下图为纠正过程。首先，利用【标尺】沿着图幅边缘画一条横线，如图所示，然后选择【图象】菜单中的【旋转画布】下的【任意角度】，在弹出的对话框中会自动计算要旋转的角度，点击【好】即可。 图 2 标尺的运用 （2） 二值化：不少数字化软...
