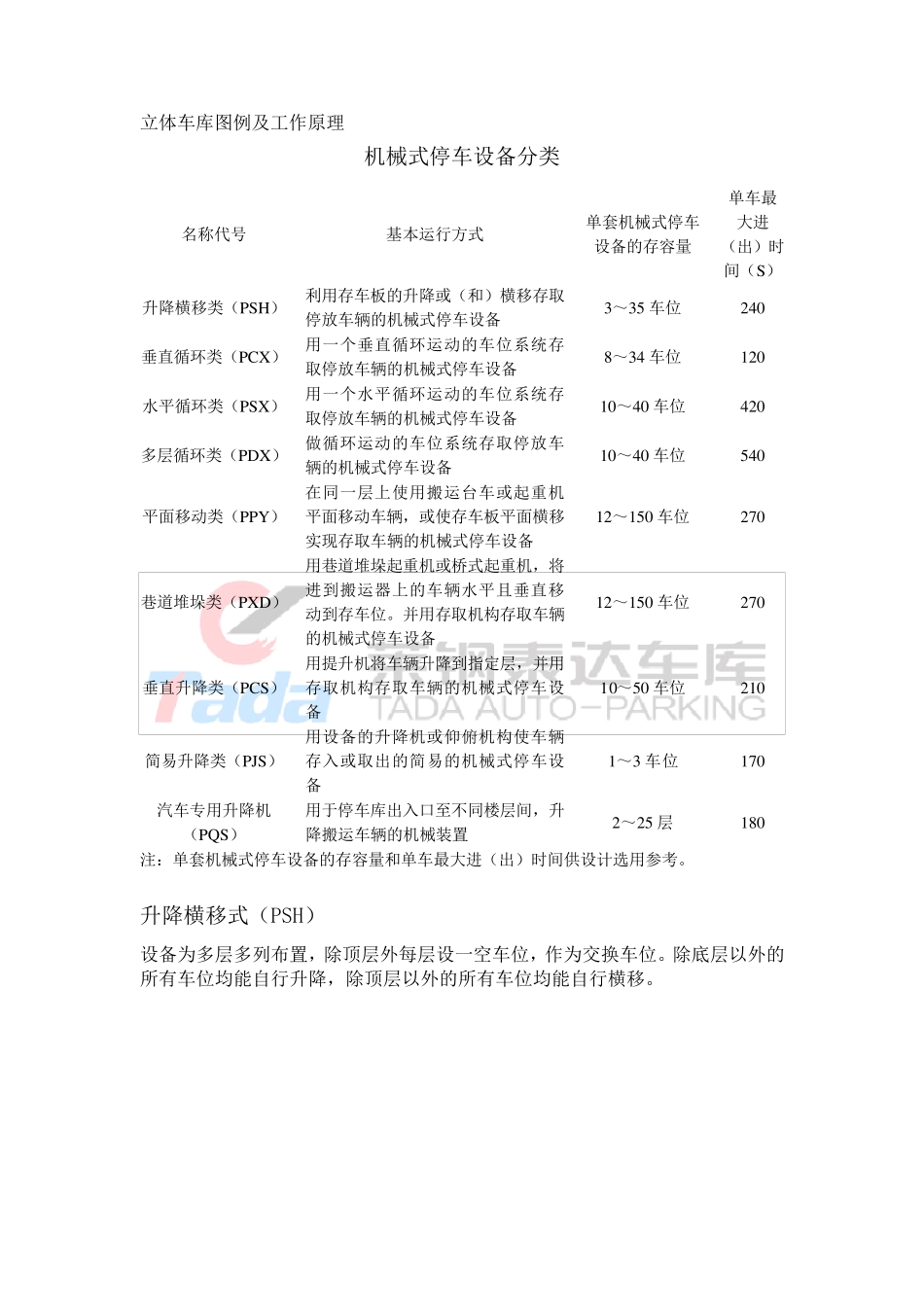

立体车库分类及工作原理_第1页
1/8

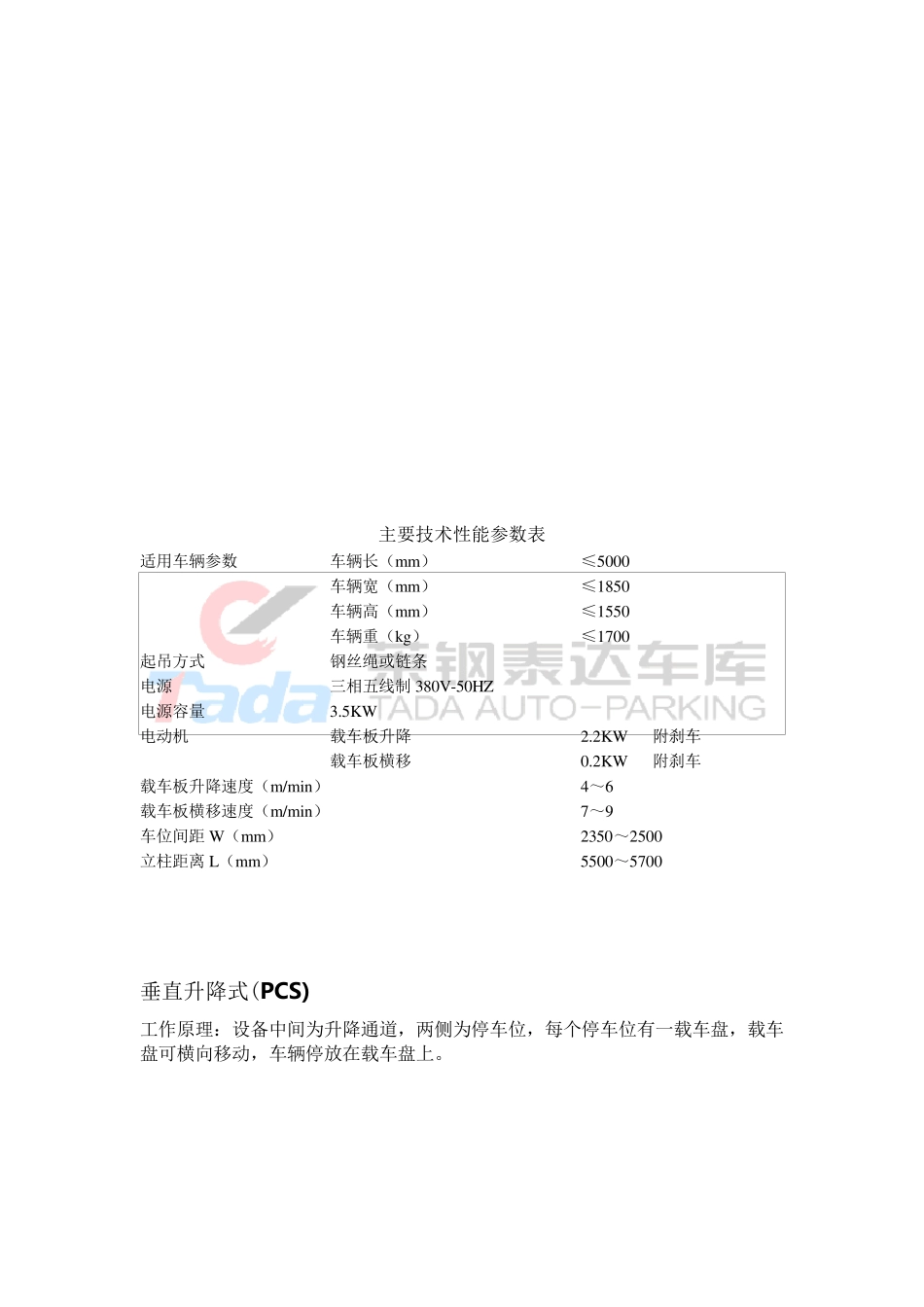

立体车库分类及工作原理_第2页
2/8

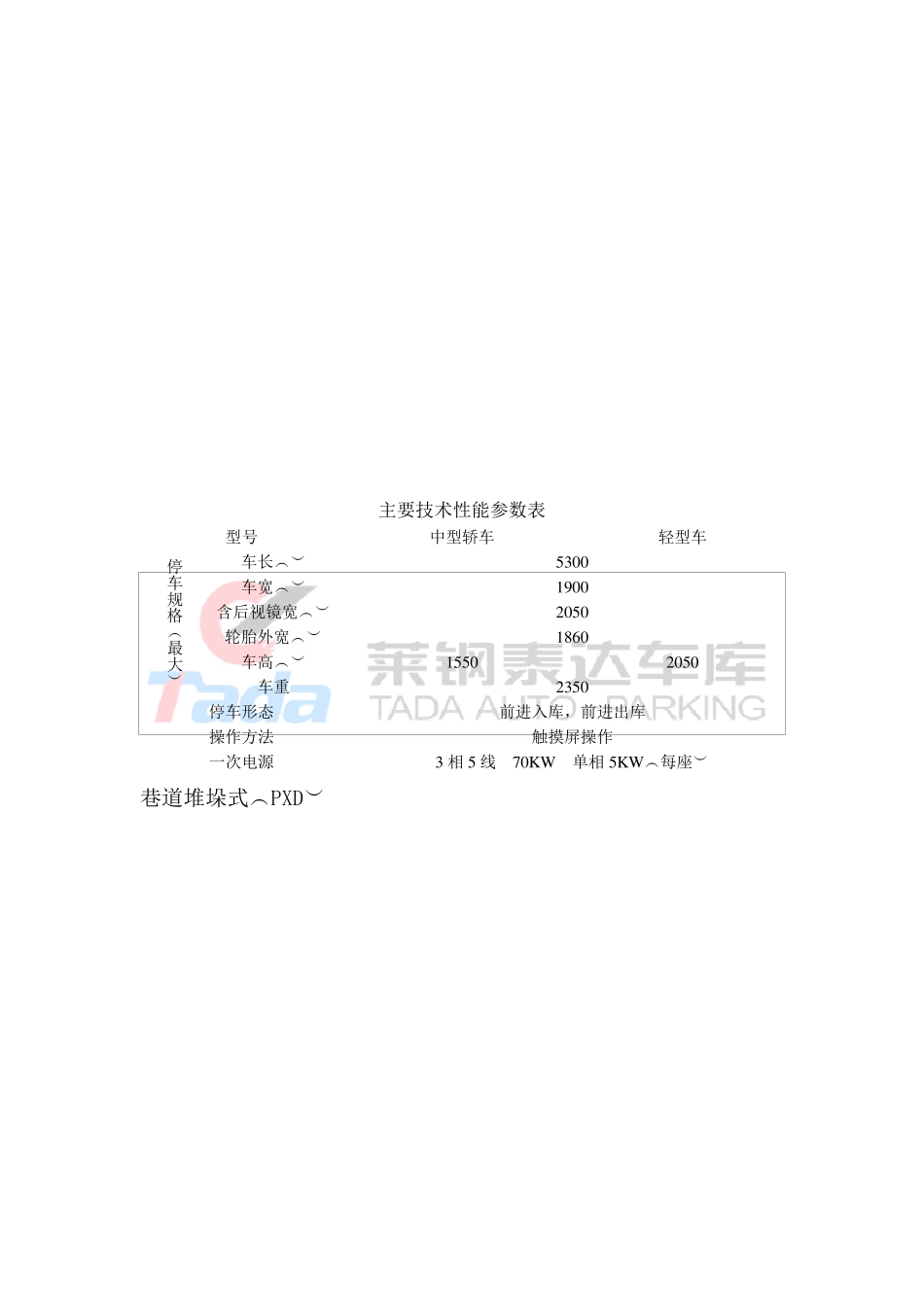

立体车库分类及工作原理_第3页
3/8
立体车库图例及工作原理 机械式停车设备分类 名称代号 基本运行方式 单套机械式停车设备的存容量 单车最大进(出)时间(S) 升降横移类(PSH) 利用存车板的升降或(和)横移存取停放车辆的机械式停车设备 3~35 车位 240 垂直循环类(PCX ) 用一个垂直循环运动的车位系统存取停放车辆的机械式停车设备 8~34 车位 120 水平循环类(PSX ) 用一个水平循环运动的车位系统存取停放车辆的机械式停车设备 10~40 车位 420 多层循环类(PDX ) 做循环运动的车位系统存取停放车辆的机械式停车设备 10~40 车位 540 平面移动类(PPY ) 在同一层上使用搬运台车或起重机平面移动车辆,或使存车板平面横移实现存取车辆的机械式停车设备 12~150 车位 270 巷道堆垛类(PX D) 用巷道堆垛起重机或桥式起重机,将进到搬运器上的车辆水平且垂直移动到存车位。并用存取机构存取车辆的机械式停车设备 12~150 车位 270 垂直升降类(PCS) 用提升机将车辆升降到指定层,并用存取机构存取车辆的机械式停车设备 10~50 车位 210 简易升降类(PJS) 用设备的升降机或仰俯机构使车辆存入或取出的简易的机械式停车设备 1~3 车位 170 汽车专用升降机(PQS) 用于停车库出入口至不同楼层间,升降搬运车辆的机械装置 2~25 层 180 注:单套机械式停车设备的存容量和单车最大进(出)时间供设计选用参考。 升降横移式(PSH) 设备为多层多列布置,除顶层外每层设一空车位,作为交换车位。除底层以外的所有车位均能自行升降,除顶层以外的所有车位均能自行横移。 主要技术性能参数表 适用车辆参数 车辆长(mm) ≤5000 车辆宽(mm) ≤1850 车辆高(mm) ≤1550 车辆重(kg) ≤1700 起吊方式 钢丝绳或链条 电源 三相五线制 380V-50HZ 电源容量 3.5KW 电动机 载车板升降 2.2KW 附刹车 载车板横移 0.2KW 附刹车 载车板升降速度(m/min) 4~6 载车板横移速度(m/min) 7~9 车位间距 W(mm) 2350~2500 立柱距离 L(mm) 5500~5700 垂直升降式(PCS) 工作原理:设备中间为升降通道,两侧为停车位,每个停车位有一载车盘,载车盘可横向移动,车辆停放在载车盘上。 主要技术性能参数表 型号 中型轿车 轻型车 停车规格(最大) 车长() 5300 车宽() 1900 含后视镜宽() 2050 轮胎外宽() 1860 车高() 1550 2050 车重 2350 停车形态 前进入库,前...
