竖井风管技术交底

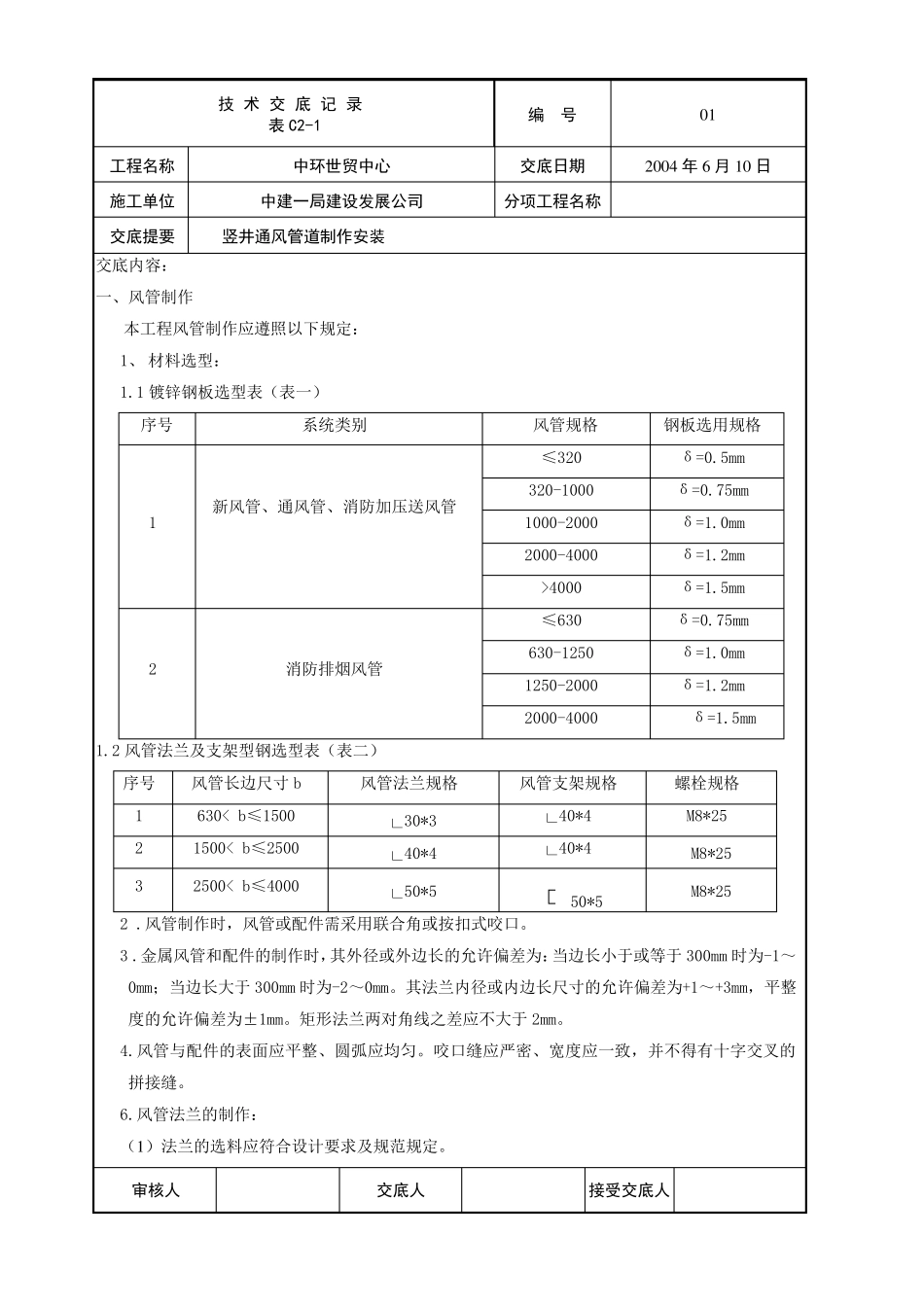

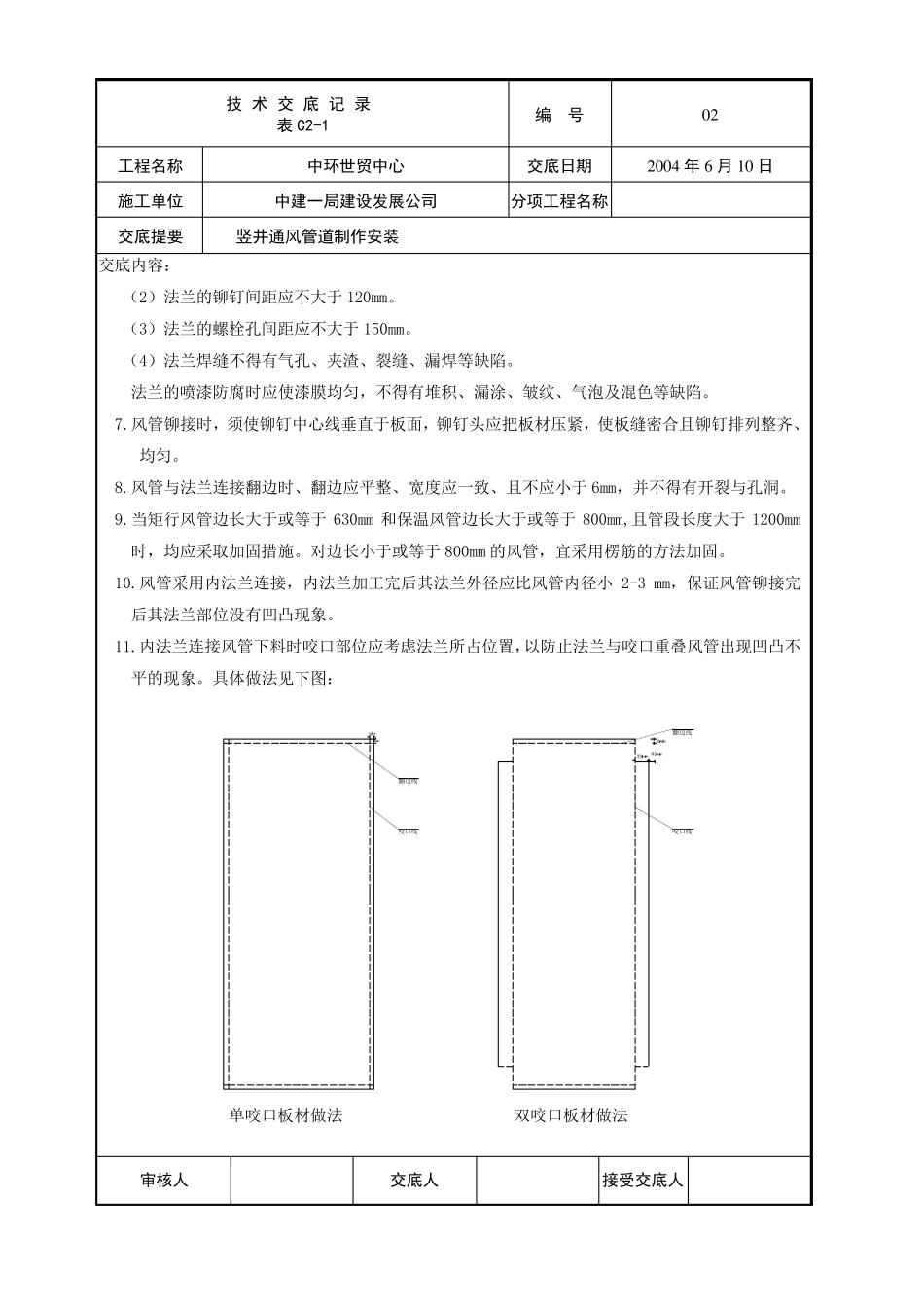

技术交底记录 表C2-1 编 号 0 1 工程名称 中环世贸中心 交底日期 2 0 0 4 年6 月1 0 日 施工单位 中建一局建设发展公司 分项工程名称 交底提要 竖井通风管道制作安装 交底内容： 一、风管制作 本工程风管制作应遵照以下规定： 1、 材料选型： 1.1 镀锌钢板选型表（表一） 序号 系统类别 风管规格 钢板选用规格 1 新风管、通风管、消防加压送风管 ≤320 δ=0.5mm 320-1000 δ=0.75mm 1000-2000 δ=1.0mm 2000-4000 δ=1.2mm >4000 δ=1.5mm 2 消防排烟风管 ≤630 δ=0.75mm 630-1250 δ=1.0mm 1250-2000 δ=1.2mm 2000-4000 δ=1.5mm 1.2 风管法兰及支架型钢选型表（表二） 序号 风管长边尺寸b 风管法兰规格 风管支架规格 螺栓规格 1 630< b≤1500 ∟30*3 ∟40*4 M8*25 2 1500< b≤2500 ∟40*4 ∟40*4 M8*25 3 2500< b≤4000 ∟50*5 50*5 M8*25 2 .风管制作时，风管或配件需采用联合角或按扣式咬口。 3 .金属风管和配件的制作时，其外径或外边长的允许偏差为：当边长小于或等于300mm 时为-1～0mm；当边长大于300mm 时为-2～0mm。其法兰内径或内边长尺寸的允许偏差为+1～+3mm，平整度的允许偏差为±1mm。矩形法兰两对角线之差应不大于2mm。 4.风管与配件的表面应平整、圆弧应均匀。咬口缝应严密、宽度应一致，并不得有十字交叉的拼接缝。 6.风管法兰的制作： （1 ）法兰的选料应符合设计要求及规范规定。 审核人 交底人 接受交底人 技术交底记录 表C2-1 编 号 0 2 工程名称 中环世贸中心 交底日期 2 0 0 4 年6 月1 0 日 施工单位 中建一局建设发展公司 分项工程名称 交底提要 竖井通风管道制作安装 交底内容： （2）法兰的铆钉间距应不大于120mm。 （3）法兰的螺栓孔间距应不大于150mm。 （4）法兰焊缝不得有气孔、夹渣、裂缝、漏焊等缺陷。 法兰的喷漆防腐时应使漆膜均匀，不得有堆积、漏涂、皱纹、气泡及混色等缺陷。 7.风管铆接时，须使铆钉中心线垂直于板面，铆钉头应把板材压紧，使板缝密合且铆钉排列整齐、均匀。 8.风管与法兰连接翻边时、翻边应平整、宽度应一致、且不应小于6mm，并不得有开裂与孔洞。 9.当矩行风管边长大于或等于630mm 和保温风管边长大于或等于800mm,且管段长度大于1200mm时，均应采取加固措施。对边长小于或等于800mm 的风管，宜采用楞筋的方法加固。 10.风管采用内法兰连接，内法兰加工...
