站区内管道补偿器技术协议

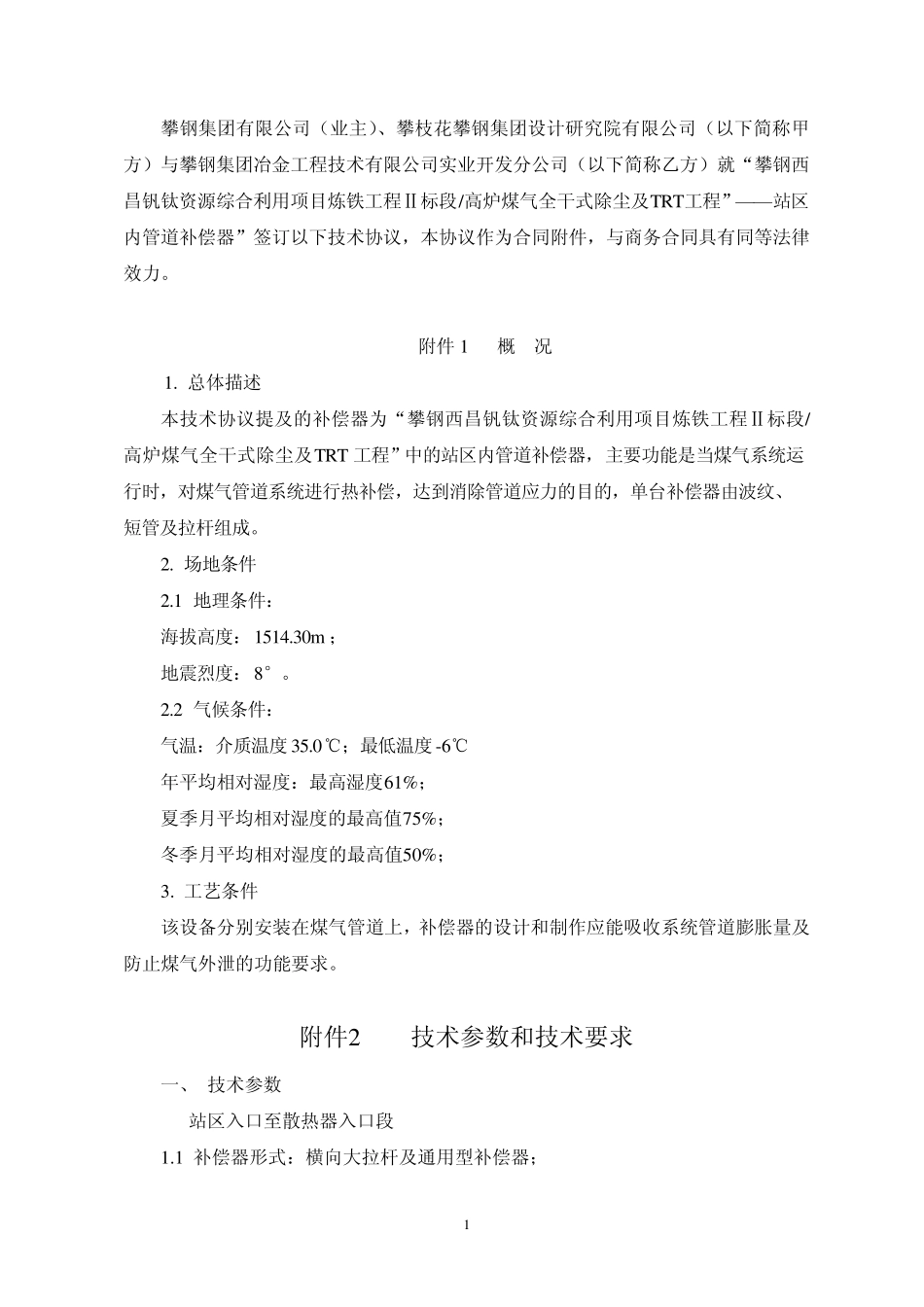

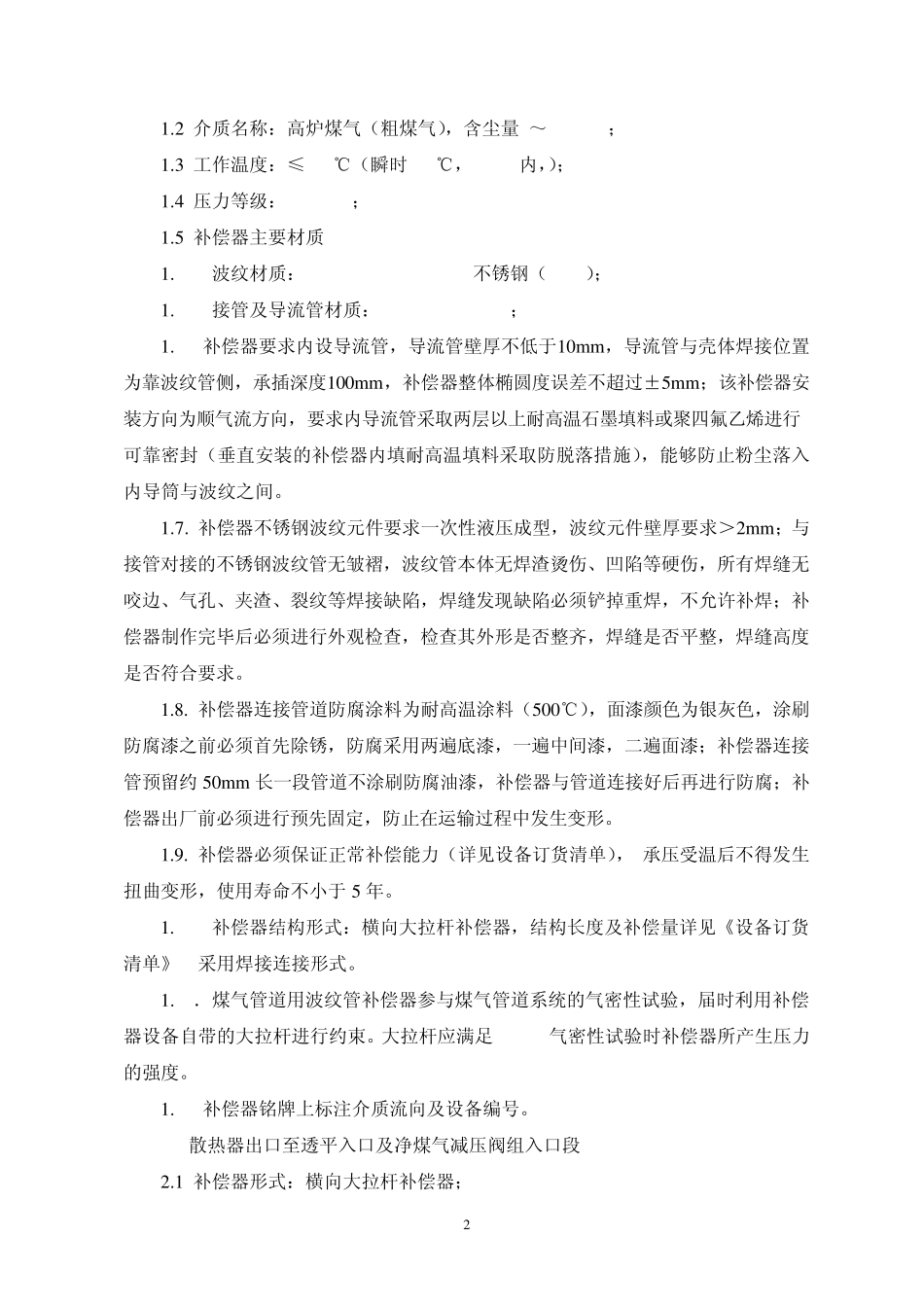

攀钢西昌钒钛资源综合利用项目/炼铁工程Ⅱ标段 —高炉煤气全干式除尘及TRT工程 站区内管道系统补偿器 技 术 协 议 业 主：攀钢集团有限公司 甲 方：攀枝花攀钢集团设计研究院有限公司 乙 方：攀钢集团冶金工程技术有限公司实业开发分公司 二○一一年三月十日 1 攀钢集团有限公司（业主）、攀枝花攀钢集团设计研究院有限公司（以下简称甲方）与攀钢集团冶金工程技术有限公司实业开发分公司（以下简称乙方）就“攀钢西昌钒钛资源综合利用项目炼铁工程Ⅱ标段/高炉煤气全干式除尘及TRT工程”——站区内管道补偿器”签订以下技术协议，本协议作为合同附件，与商务合同具有同等法律效力。 附件 1 概 况 1. 总体描述 本技术协议提及的补偿器为“攀钢西昌钒钛资源综合利用项目炼铁工程Ⅱ标段/高炉煤气全干式除尘及TRT 工程”中的站区内管道补偿器，主要功能是当煤气系统运行时，对煤气管道系统进行热补偿，达到消除管道应力的目的，单台补偿器由波纹、短管及拉杆组成。 2. 场地条件 2.1 地理条件： 海拔高度：1514.30m ； 地震烈度：8°。 2.2 气候条件： 气温：介质温度35.0℃；最低温度-6℃ 年平均相对湿度：最高湿度61%； 夏季月平均相对湿度的最高值75%； 冬季月平均相对湿度的最高值50%； 3. 工艺条件 该设备分别安装在煤气管道上，补偿器的设计和制作应能吸收系统管道膨胀量及防止煤气外泄的功能要求。 附件2 技术参数和技术要求 一、 技术参数 1. 站区入口至散热器入口段 1.1 补偿器形式：横向大拉杆及通用型补偿器； 2 1.2 介质名称：高炉煤气（粗煤气），含尘量8～16g/Nm3； 1.3 工作温度：≤400℃（瞬时550℃，30min内，）； 1.4 压力等级：0.25MPa； 1.5 补偿器主要材质 1.5.1 波纹材质： 不锈钢（316L）； 1.5.2 接管及导流管材质： Q345； 1.6. 补偿器要求内设导流管，导流管壁厚不低于10m m ，导流管与壳体焊接位置为靠波纹管侧，承插深度100m m ，补偿器整体椭圆度误差不超过±5m m ；该补偿器安装方向为顺气流方向，要求内导流管采取两层以上耐高温石墨填料或聚四氟乙烯进行可靠密封（垂直安装的补偿器内填耐高温填料采取防脱落措施），能够防止粉尘落入内导筒与波纹之间。 1.7. 补偿器不锈钢波纹元件要求一次性液压成型，波纹元件壁厚要求＞2m m ；与接管对接的不锈钢波纹管无皱褶，波纹管本体无焊渣烫伤、凹陷等硬伤，所有焊缝无咬边、气孔、夹渣、裂纹等焊...
