端子电子线外观检验培训教材

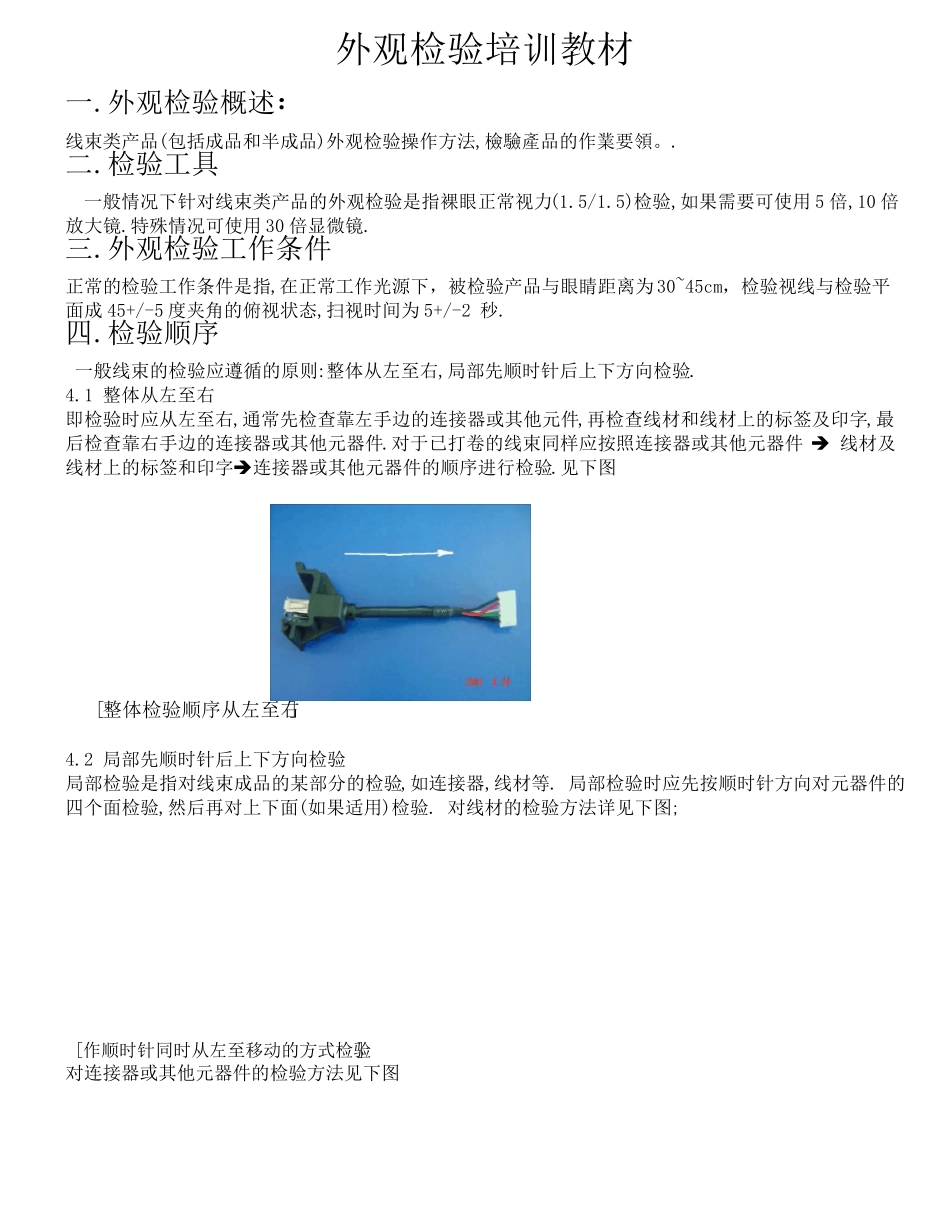

外观检验培训教材 一.外观检验概述： 线束类产品(包括成品和半成品)外观检验操作方法,檢驗產品的作業要領。. 二.检验工具 一般情况下针对线束类产品的外观检验是指裸眼正常视力(1.5/1.5)检验,如果需要可使用 5 倍,10 倍放大镜.特殊情况可使用 30 倍显微镜. 三.外观检验工作条件 正常的检验工作条件是指,在正常工作光源下，被检验产品与眼睛距离为 30~45cm，检验视线与检验平面成45+/-5 度夹角的俯视状态,扫视时间为 5+/-2 秒. 四.检验顺序 一般线束的检验应遵循的原则:整体从左至右,局部先顺时针后上下方向检验. 4.1 整体从左至右 即检验时应从左至右,通常先检查靠左手边的连接器或其他元件,再检查线材和线材上的标签及印字,最后检查靠右手边的连接器或其他元器件.对于已打卷的线束同样应按照连接器或其他元器件  线材及线材上的标签和印字连接器或其他元器件的顺序进行检验.见下图 [整体检验顺序从左至右] 4.2 局部先顺时针后上下方向检验 局部检验是指对线束成品的某部分的检验,如连接器,线材等. 局部检验时应先按顺时针方向对元器件的四个面检验,然后再对上下面(如果适用)检验. 对线材的检验方法详见下图; [作顺时针同时从左至移动的方式检验] 对连接器或其他元器件的检验方法见下图 [1 检验第一面] [2顺时针旋转检验第二面] [3 顺时针旋转检验第三面] [4 顺时针旋转检验第四面] [5 检验顶面] [6 检验底面] 4.3 排线线束的检验方法 因排线线束呈规整形状,为提高检验效率可多个产品(一般不超过 10 条为宜)排列规整同时进行检验.检验方法仍应遵循:连接器(每个连接器要分别检验)线材及线材上的标签和印字(每条排线要分别检验)连接器(每个连接器要分别检验).详见下图 [1 首先检验连接器] [2检验线材第一面] [3 顺时针旋转检验第二面] [4顺时针旋转检验第三面] [5 顺时针旋转检验第四面] [6最后检验最右边的连接器] 注:该检验方法仅适用于排线线束并不适用于其它类线束. 检验员可自行定义哪一面为第一检验面。 五．外觀不良品的标示、擺放及記錄。 检验时发现的不良品应及时在不良部位贴上紅色箭头标签、美紋膠紙或打圈識別，并将该不良品放置于不良品区域(红色容器或线架上).同時填寫《制程不良統計表》記錄數量。 [不良品要及时标志并隔离] 六．常見外观不良情形說明： 6.1 成型類 • 圖 6-1 圖 6-2 ➢ 6.1.1，不良类型：缺料(圖 6-1) ➢ 接受标准： 0.1mm(宽)...
