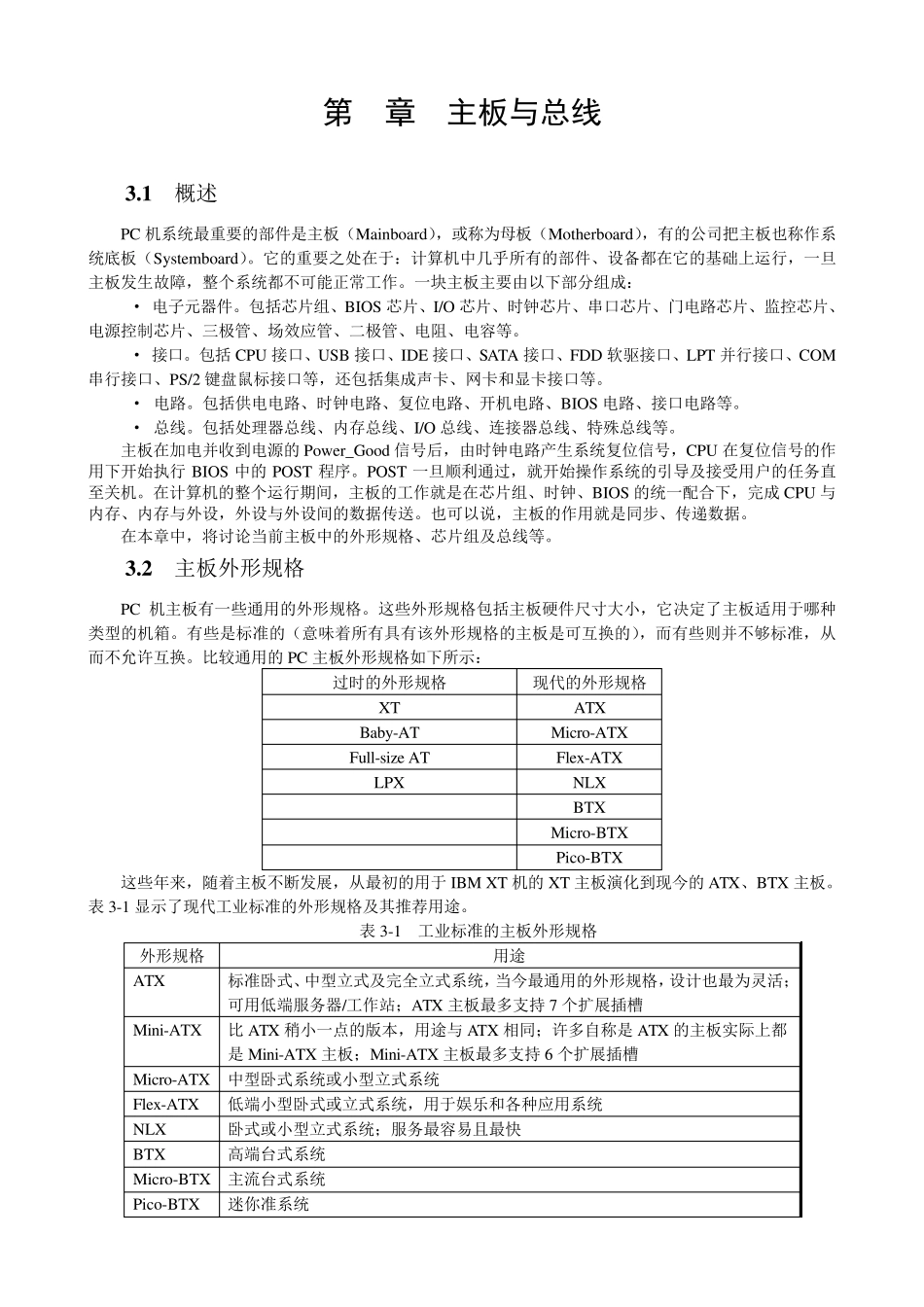

第3章 主板与总线 3 .1 概述 PC 机系统最重要的部件是主板（Mainboard），或称为母板（Motherboard），有的公司把主板也称作系统底板（Systemboard）。它的重要之处在于：计算机中几乎所有的部件、设备都在它的基础上运行，一旦主板发生故障，整个系统都不可能正常工作。一块主板主要由以下部分组成： · 电子元器件。包括芯片组、BIOS 芯片、I/O 芯片、时钟芯片、串口芯片、门电路芯片、监控芯片、电源控制芯片、三极管、场效应管、二极管、电阻、电容等。 · 接口。包括 CPU 接口、USB 接口、IDE 接口、SATA 接口、FDD 软驱接口、LPT 并行接口、COM串行接口、PS/2 键盘鼠标接口等，还包括集成声卡、网卡和显卡接口等。 · 电路。包括供电电路、时钟电路、复位电路、开机电路、BIOS 电路、接口电路等。 · 总线。包括处理器总线、内存总线、I/O 总线、连接器总线、特殊总线等。 主板在加电并收到电源的Power_Good 信号后，由时钟电路产生系统复位信号，CPU 在复位信号的作用下开始执行BIOS 中的POST 程序。POST 一旦顺利通过，就开始操作系统的引导及接受用户的任务直至关机。在计算机的整个运行期间，主板的工作就是在芯片组、时钟、BIOS 的统一配合下，完成CPU 与内存、内存与外设，外设与外设间的数据传送。也可以说，主板的作用就是同步、传递数据。 在本章中，将讨论当前主板中的外形规格、芯片组及总线等。 3 .2 主板外形规格 PC 机主板有一些通用的外形规格。这些外形规格包括主板硬件尺寸大小，它决定了主板适用于哪种类型的机箱。有些是标准的（意味着所有具有该外形规格的主板是可互换的），而有些则并不够标准，从而不允许互换。比较通用的PC 主板外形规格如下所示： 过时的外形规格 现代的外形规格 XT ATX Baby-AT Micro-ATX Full-size AT Flex-ATX LPX NLX BTX Micro-BTX Pico-BTX 这些年来，随着主板不断发展，从最初的用于IBM XT 机的XT 主板演化到现今的ATX、BTX 主板。表 3-1 显示了现代工业标准的外形规格及其推荐用途。 表 3-1 工业标准的主板外形规格 外形规格 用途 ATX 标准卧式、中型立式及完全立式系统，当今最通用的外形规格，设计也最为灵活；可用低端服务器/工作站；ATX 主板最多支持 7 个扩展插槽 Mini-ATX 比 ATX 稍小一点的版本，用途与 ATX 相同；许多自称是ATX 的主板实际上都是Mini-ATX 主板；Mini-ATX 主板最多支持 6 个扩...
