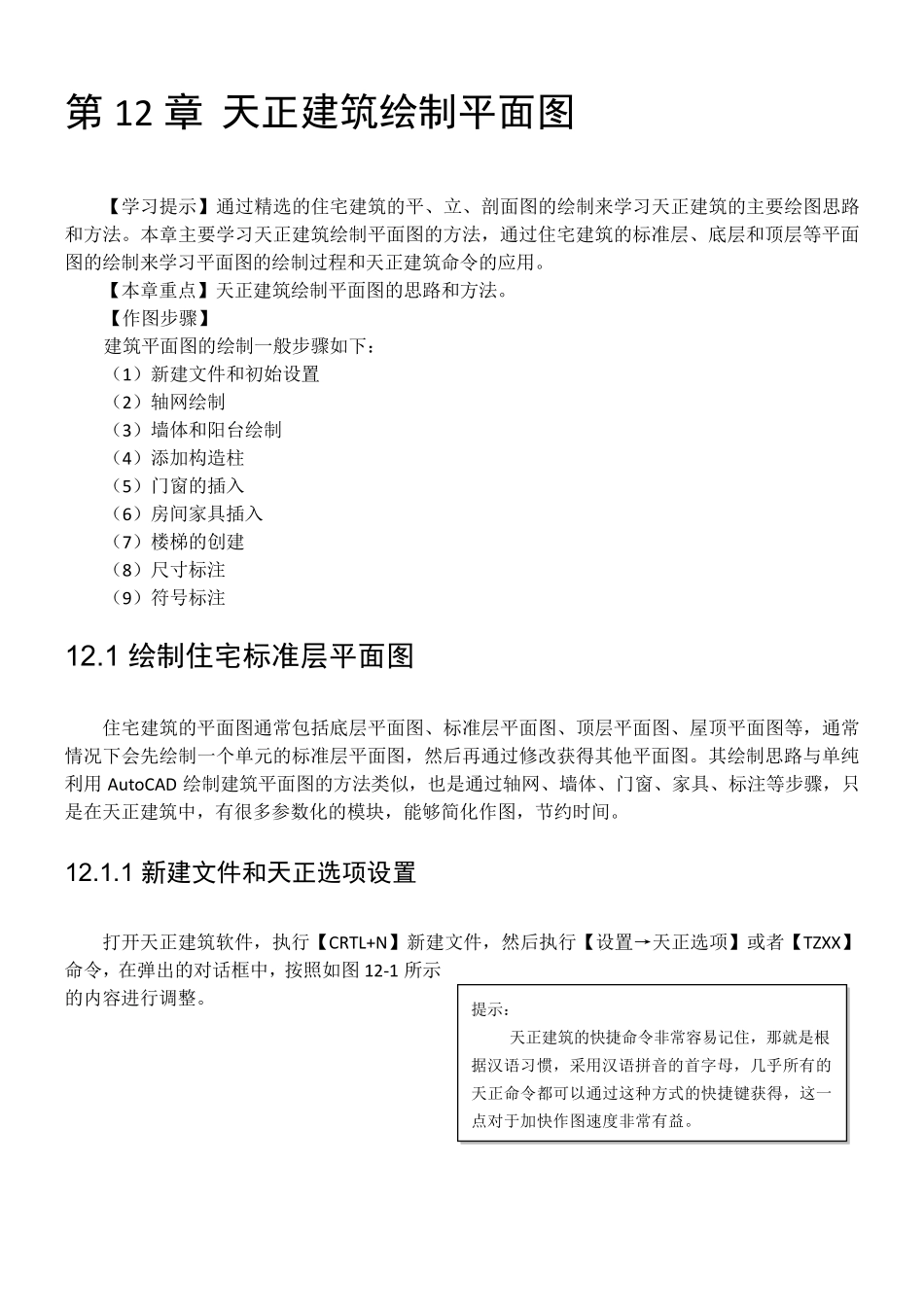

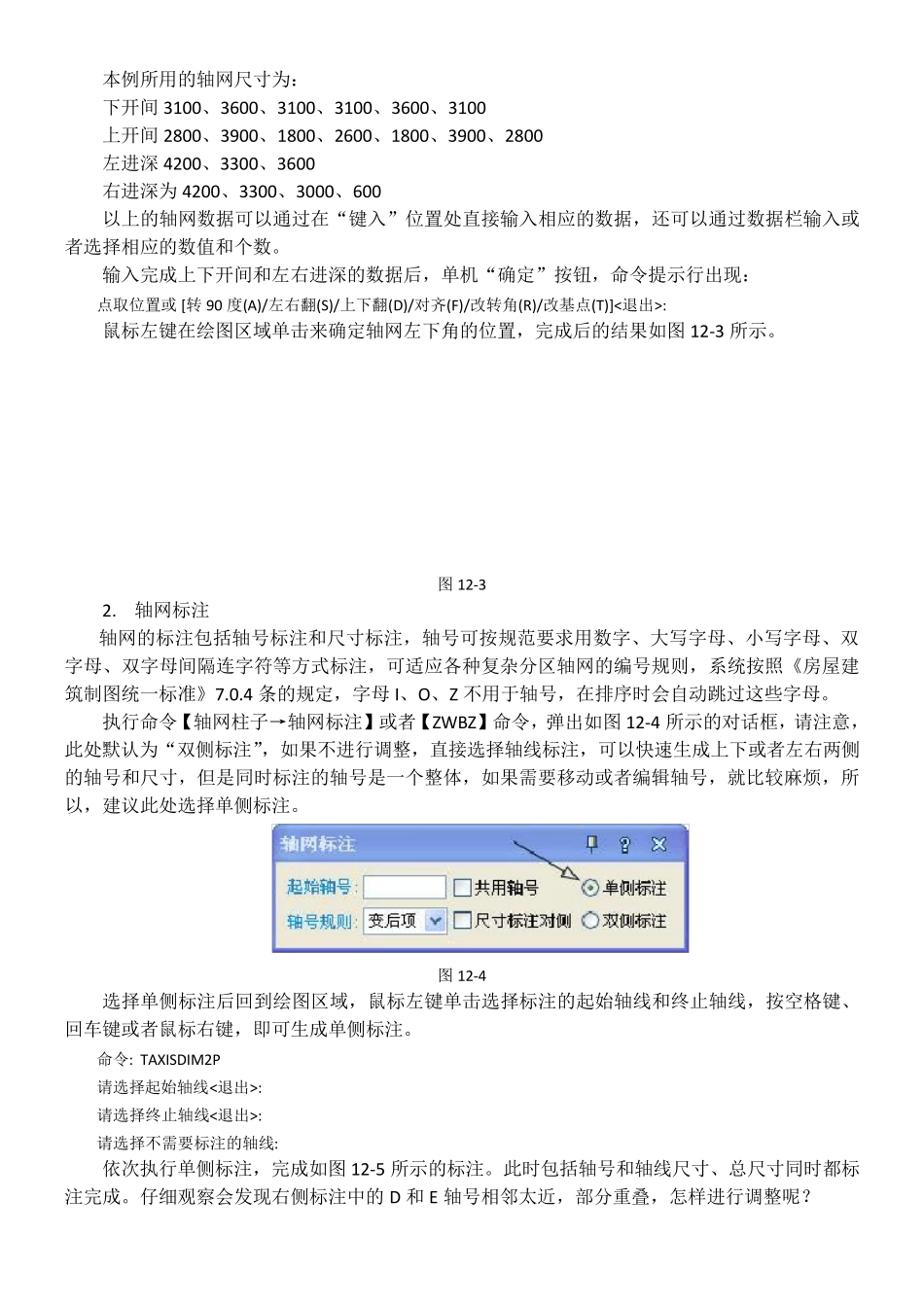

第12 章 天正建筑绘制平面图 【学习提示】通过精选的住宅建筑的平、立、剖面图的绘制来学习天正建筑的主要绘图思路和方法。本章主要学习天正建筑绘制平面图的方法，通过住宅建筑的标准层、底层和顶层等平面图的绘制来学习平面图的绘制过程和天正建筑命令的应用。 【本章重点】天正建筑绘制平面图的思路和方法。 【作图步骤】 建筑平面图的绘制一般步骤如下： （1）新建文件和初始设置 （2）轴网绘制 （3）墙体和阳台绘制 （4）添加构造柱 （5）门窗的插入 （6）房间家具插入 （7）楼梯的创建 （8）尺寸标注 （9）符号标注 12.1 绘制住宅标准层平面图 住宅建筑的平面图通常包括底层平面图、标准层平面图、顶层平面图、屋顶平面图等，通常情况下会先绘制一个单元的标准层平面图，然后再通过修改获得其他平面图。其绘制思路与单纯利用 Au toCAD 绘制建筑平面图的方法类似，也是通过轴网、墙体、门窗、家具、标注等步骤，只是在天正建筑中，有很多参数化的模块，能够简化作图，节约时间。 12.1.1 新建文件和天正选项设置 打开天正建筑软件，执行【CRTL+N】新建文件，然后执行【设置→天正选项】或者【TZXX】命令，在弹出的对话框中，按照如图 12-1 所示的内容进行调整。 提示： 天正建筑的快捷命令非常容易记住，那就是根据汉语习惯，采用汉语拼音的首字母，几乎所有的天正命令都可以通过这种方式的快捷键获得，这一点对于加快作图速度非常有益。 图12-1 12.1.2 轴网的绘制与编辑 轴网是建筑物单体平面布置和墙柱构件定位的依据。 完 整的轴网由轴线、轴号和尺寸标注三个相对独立的系统构成。天正建筑提供了专门的轴网绘制、编辑和标注命令。 1. 轴网的绘制 执行命令【轴网柱子→绘制轴网】或者【HZZW】，弹出如图12-2 所示的对话框。默认“直线轴网”面板，可以通过上下开间，左右进深来确定轴网尺寸。如果选择“圆弧轴网”，可以通过夹角、进深、半径等数据来确定弧形的轴网。 图12-2 本例所用的轴网尺寸为： 下开间3100、3600、3100、3100、3600、3100 上开间2800、3900、1800、2600、1800、3900、2800 左进深4200、3300、3600 右进深为4200、3300、3000、600 以上的轴网数据可以通过在“键入”位置处直接输入相应的数据，还可以通过数据栏输入或者选择相应的数值和个数。 输入完成上下开间和左右进深的数据后，单机“确定”按钮，命令提示行出现： 点取位置或 [转 90 度(A)/左右翻(S)/上下翻(D)...
