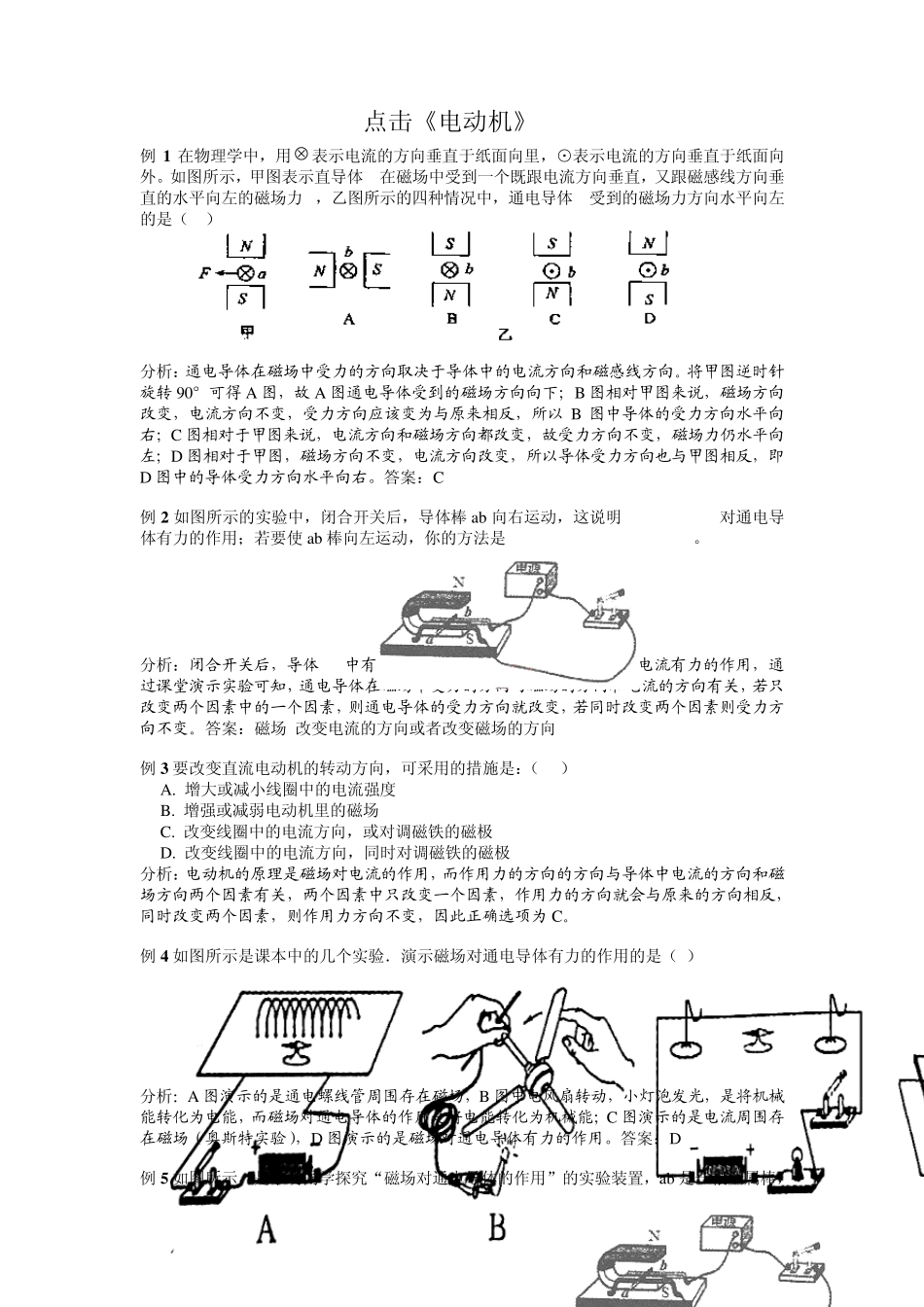

第四章 《电和磁》(第 4~5节)知识解读 一、 电动机 磁场对通电导体和线圈的作用 1. 通电导体在磁场中会受到力的作用 ① 所受到力的方向与电流方向和磁场(磁感线)方向有关,当电流方向或磁场方向中有一个改变时,所受力的方向将改变,当两者同时改变时,受力方向将不变; ② 所受到力的大小与电流大小和磁场强度有关。 2. 通电线圈在磁场中会发生转动 ① 由于通电线圈对边电流方向相反,所以受力方向相反,当此两个力与线圈不在同一个平面内时,线圈将会转动; ② 当线圈平面与磁场方向垂直时,对边受力方向与线圈在同一个平面内,此时线圈将不会发生转动,线圈处于平衡位置; ③ 通电线圈在磁场中转到平衡位置时,会在平衡位置附近来回摆动,最后静止在平衡位置,这是因为线圈转过平衡位置时,受到力的方向与运动方向相反,从而将线圈拉回到平衡位置。 3. 通电导体在磁场中的运动和通电线圈在磁场中的转动都是将电能转化为机械能。 直流电动机 1. 换向器 ① 作用:使线圈在利用惯性转过平衡位置的时候,线圈中的电流方向发生改变,线圈受力方向与线圈的运动方向保持一致,从而使线圈能一直转动下去; ② 构造:由两个铜制半环制成。 2. 直流电动机(使用直流电源的电动机) ① 构造:由定子与转子构成,定子是电动机中固定的部分,转子是电动机中转动的部分; ② 原理:利用通电线圈在磁场中转动的原理制成; ③ 能量转化形式:将电能转化为机械能。 3. 交流电动机(使用交流电源的电动机):构造、原理和能量转化形式与直流电动机相同。 二、 磁生电 电磁感应 1. 1831年英国物理学家法拉第发现了磁生电—电磁感应现象; 2. 电磁感应:闭合电路的一部分导体在磁场中做切割磁感线的运动时,导体中就会产生电流,这种现象叫做电磁感应现象,产生的电流叫感应电流。 3. 产生感应电流的条件: ① 必须是闭合电路(只有闭合电路才可能有电流),否则切割磁感线时只能产生感应电压; ② 必须是闭合电路的一部分导体在磁场中做切割磁感线运动,如果整个电路都在磁场中运动,则可能不会产生感应电流; ③ 闭合电路的部分导体必须是做切割磁感线运动才会产生感应电流,所谓切割磁感线运动是指导体的运动方向与磁感线方向不平行(不必垂直),此时导体的运动就是切割磁感线运动。 4 . 产生的感应电流的方向与磁场方向和导体的运动方向有关,所以做实验时如果导体来回运动,我们就会看到电流表...
