第15章齿轮传动习题4答案

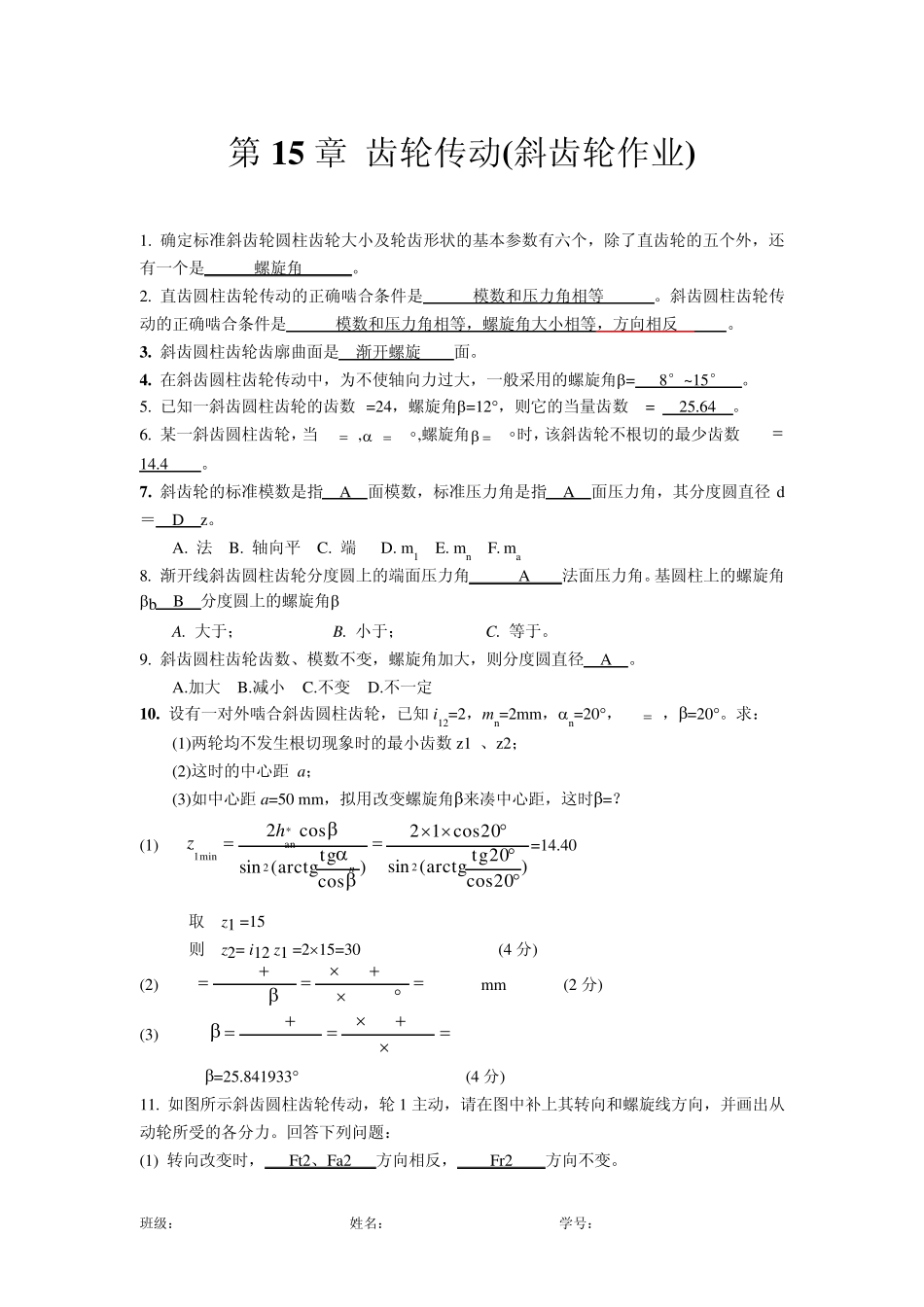

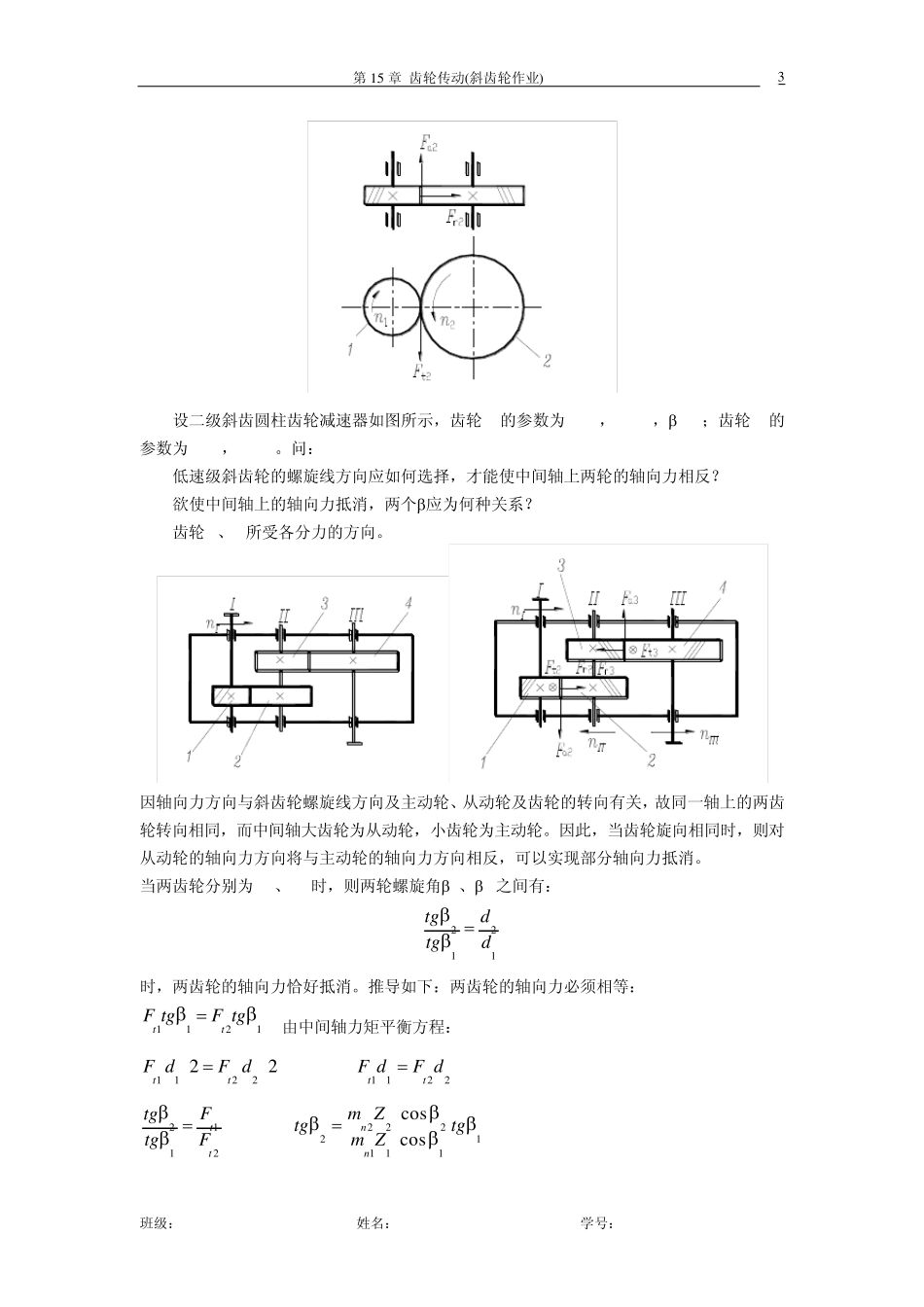

班级： 姓名： 学号： 第1 5 章 齿轮传动(斜齿轮作业) 1. 确定标准斜齿轮圆柱齿轮大小及轮齿形状的基本参数有六个，除了直齿轮的五个外，还有一个是 螺旋角 。 2. 直齿圆柱齿轮传动的正确啮合条件是 模数和压力角相等 。斜齿圆柱齿轮传动的正确啮合条件是 模数和压力角相等，螺旋角大小相等，方向相反 。 3 . 斜齿圆柱齿轮齿廓曲面是 渐开螺旋 面。 4 . 在斜齿圆柱齿轮传动中，为不使轴向力过大，一般采用的螺旋角= 8°~15° 。 5. 已知一斜齿圆柱齿轮的齿数z=24，螺旋角=12，则它的当量齿数zv= 25.64 。 6. 某一斜齿圆柱齿轮，当han*  1,n20,螺旋角 20时，该斜齿轮不根切的最少齿数zmin 14.4 。 7 . 斜齿轮的标准模数是指 A 面模数，标准压力角是指 A 面压力角，其分度圆直径 d＝ D z。 A. 法 B. 轴向平 C. 端 D. m1 E. mn F. ma 8. 渐开线斜齿圆柱齿轮分度圆上的端面压力角 A 法面压力角。基圆柱上的螺旋角b B 分度圆上的螺旋角 A. 大于； B. 小于； C. 等于。 9. 斜齿圆柱齿轮齿数、模数不变，螺旋角加大，则分度圆直径 A 。 A.加大 B.减小 C.不变 D.不一定 1 0 . 设有一对外啮合斜齿圆柱齿轮，已知 i12=2，mn=2mm，n=20，han*  1，=20。求： (1)两轮均不发生根切现象时的最小齿数z1 、z2； (2)这时的中心距 a； (3)如中心距 a=50 mm，拟用改变螺旋角来凑中心距，这时=？ (1) )20cos20tg(arctgsin20cos12)costg(arctgsincos222*anmin1nhz=14.40 取 z1 =15 则 z2= i12 z1 =215=30 (4 分) (2) a m z z n()cos()cos.1222 153022047888mm (2 分) (3) cos()().n m z za1222 15302 5009 =25.841933 (4 分) 11. 如图所示斜齿圆柱齿轮传动，轮1 主动，请在图中补上其转向和螺旋线方向，并画出从动轮所受的各分力。回答下列问题： (1) 转向改变时， Ft2、Fa2 方向相反， Fr2 方向不变。 第15 章 齿轮传动(斜齿轮作业) 班级： 姓名： 学号： 2 (2) 旋向改变时， Fa2 方向改变， Ft2、Fr2 方向不变。 解：转向、旋向及分力方向如图。 1 2 . 如图所示斜齿圆柱齿轮传动，齿轮1 主动，请在图中补上转向和螺旋线方向，并画出从动轮未知的分力。回答下列问题： (1) 转向改变时， Ft2、Fa2...
