第1章半导体二极管及其基本电路习题答案

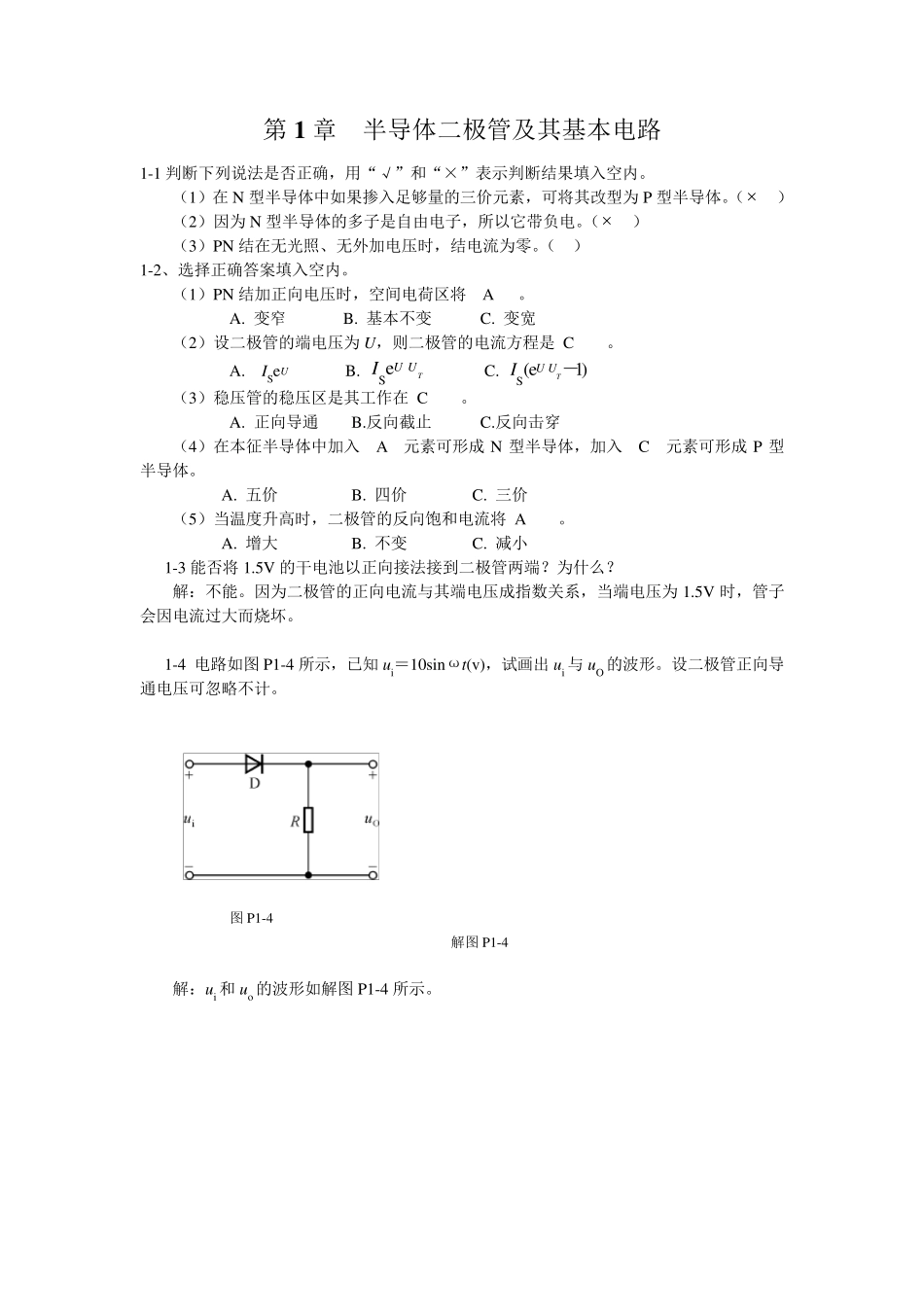

第1章半导体二极管及其基本电路习题答案_第1页
1/8

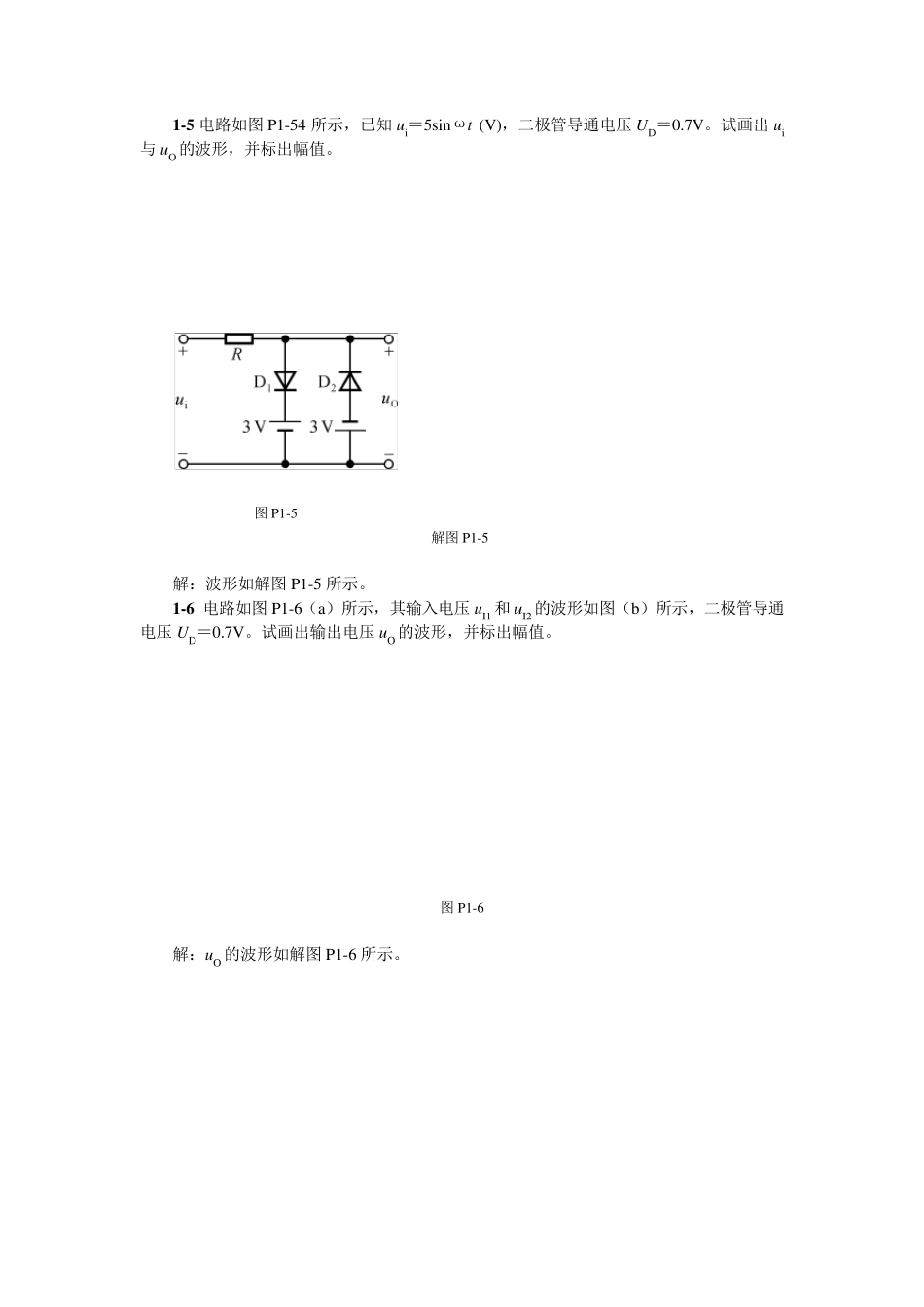

第1章半导体二极管及其基本电路习题答案_第2页
2/8

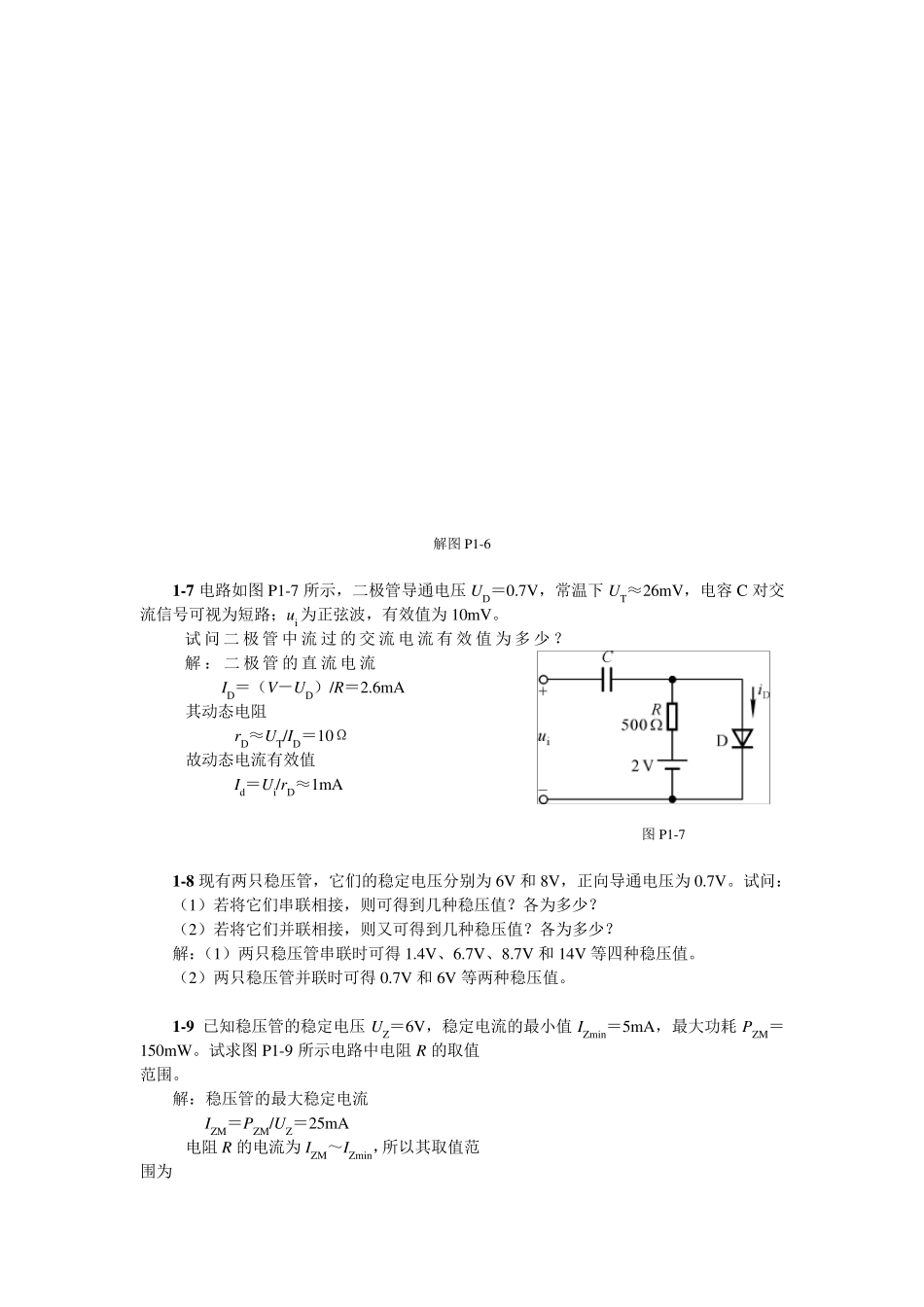

第1章半导体二极管及其基本电路习题答案_第3页
3/8
第1 章 半导体二极管及其基本电路 1-1 判断下列说法是否正确,用“√”和“×”表示判断结果填入空内。 (1)在 N 型半导体中如果掺入足够量的三价元素,可将其改型为 P 型半导体。( ) (2)因为 N 型半导体的多子是自由电子,所以它带负电。( ) (3)PN 结在无光照、无外加电压时,结电流为零。( ) 1-2、选择正确答案填入空内。 (1)PN 结加正向电压时,空间电荷区将 A 。 A. 变窄 B. 基本不变 C. 变宽 (2)设二极管的端电压为 U,则二极管的电流方程是 C 。 A. ISeU B. TUUI eS C. )1e(S-TUUI (3)稳压管的稳压区是其工作在 C 。 A. 正向导通 B.反向截止 C.反向击穿 (4)在本征半导体中加入 A 元素可形成 N 型半导体,加入 C 元素可形成 P 型半导体。 A. 五价 B. 四价 C. 三价 (5)当温度升高时,二极管的反向饱和电流将 A 。 A. 增大 B. 不变 C. 减小 1-3 能否将 1.5V 的干电池以正向接法接到二极管两端?为什么? 解:不能。因为二极管的正向电流与其端电压成指数关系,当端电压为 1.5V 时,管子会因电流过大而烧坏。 1-4 电路如图 P1-4 所示,已知 u i=10sinωt(v),试画出 u i 与 u O 的波形。设二极管正向导通电压可忽略不计。 图 P1-4 解图 P1-4 解:u i 和u o 的波形如解图 P1-4 所示。 1 -5 电路如图P1-54 所示,已知u i=5sinωt (V),二极管导通电压 UD=0.7V。试画出 u i与 u O 的波形,并标出幅值。 图P1-5 解图P1-5 解:波形如解图P1-5 所示。 1 -6 电路如图P1-6(a)所示,其输入电压 u I1 和 u I2 的波形如图(b)所示,二极管导通电压 UD=0.7V。试画出输出电压 u O 的波形,并标出幅值。 图P1-6 解:u O 的波形如解图P1-6 所示。 解图P1-6 1 -7 电路如图P1-7 所示,二极管导通电压UD=0.7V,常温下UT≈26mV,电容C 对交流信号可视为短路;u i 为正弦波,有效值为10mV。 试问二极管中流过的交流电流有效值为多少? 解:二极管的直流电流 ID=(V-UD)/R=2.6mA 其动态电阻 rD≈UT/ID=10Ω 故动态电流有效值 Id=Ui/rD≈1mA 图P1-7 1 -8 现有两只稳压管,它们的稳定电压分别为6V 和 8V,正向导通电压为0.7V。试问: (1)若将它们串联相接,则可得到几种稳压值?各为多少? (2)若将它们并联相接,则又可得到几种稳压值?各为多少? 解:...
