第2章数据编码技术

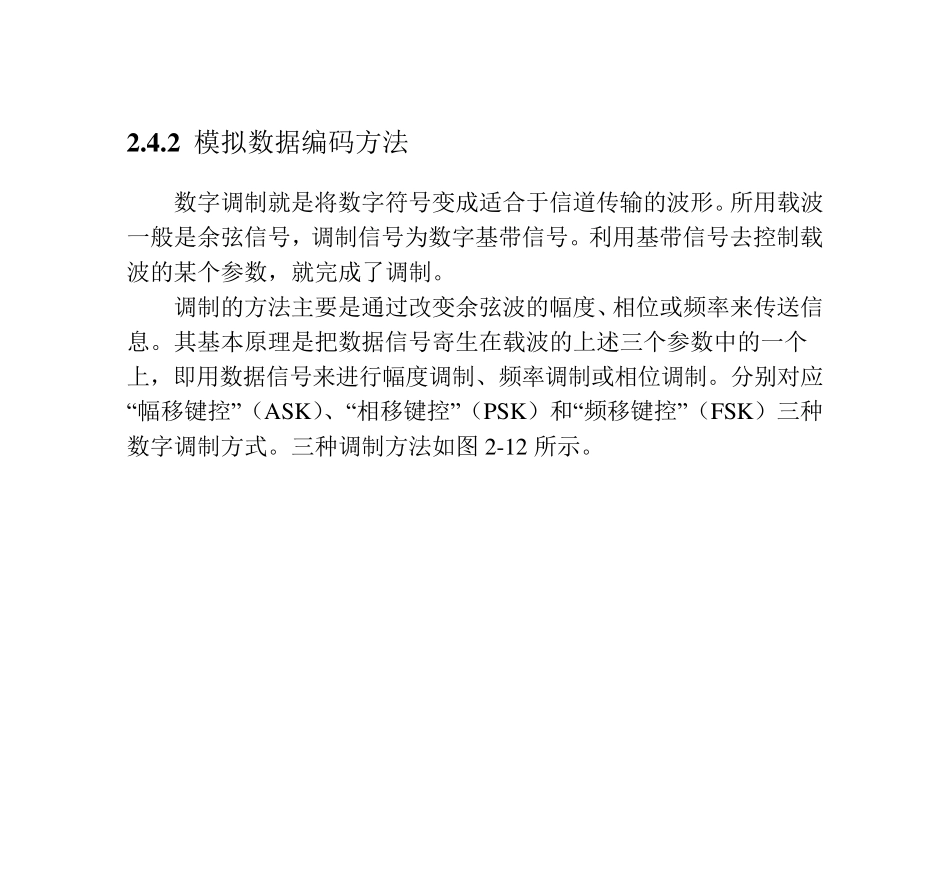

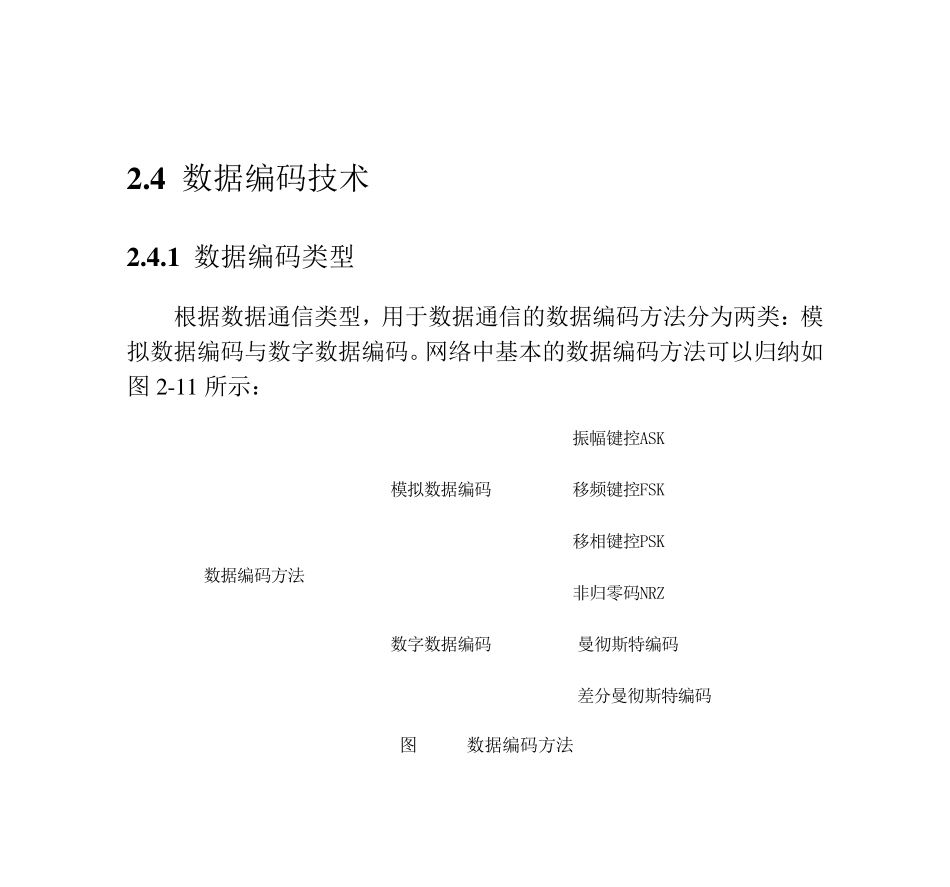

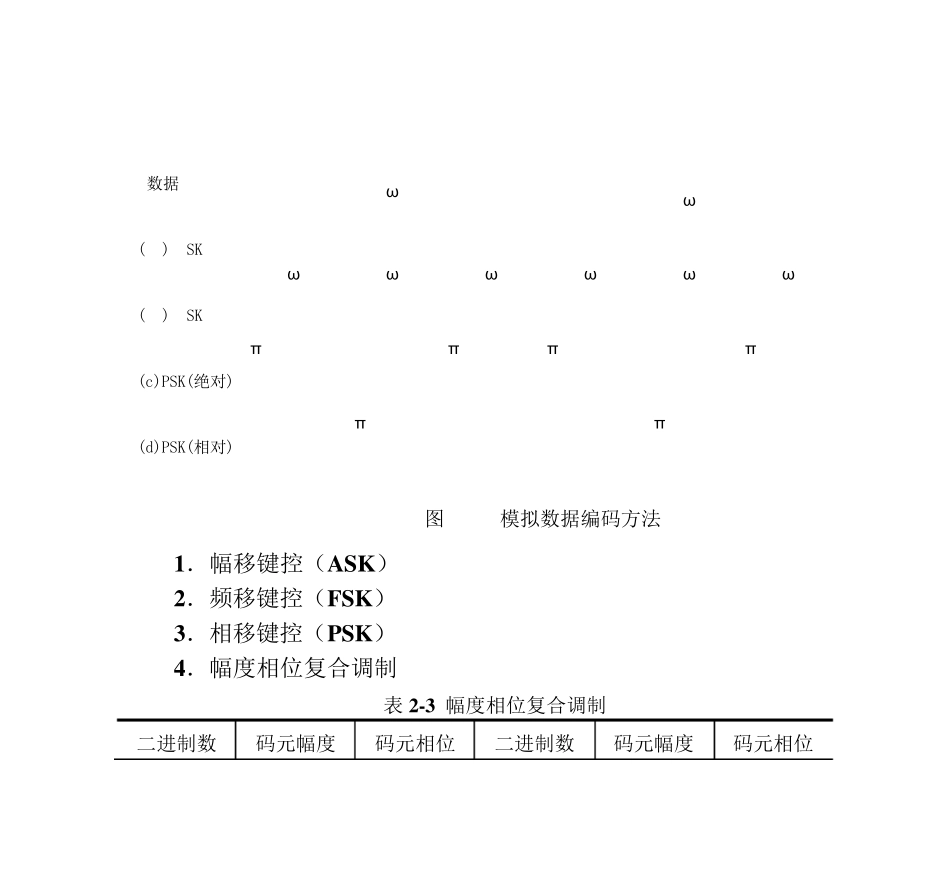

2 .4 数据编码技术 2 .4 .1 数据编码类型 根据数据通信类型，用于数据通信的数据编码方法分为两类：模拟数据编码与数字数据编码。网络中基本的数据编码方法可以归纳如图 2 -1 1 所示： 图 2-11 数据编码方法 数据编码方法模拟数据编码数字数据编码振幅键控ASK移频键控FSK移相键控PSK非归零码NRZ曼彻斯特编码差分曼彻斯特编码 2 .4 .2 模拟数据编码方法 数字调制就是将数字符号变成适合于信道传输的波形。所用载波一般是余弦信号，调制信号为数字基带信号。利用基带信号去控制载波的某个参数，就完成了调制。 调制的方法主要是通过改变余弦波的幅度、相位或频率来传送信息。其基本原理是把数据信号寄生在载波的上述三个参数中的一个上，即用数据信号来进行幅度调制、频率调制或相位调制。分别对应“幅移键控”（ASK）、“相移键控”（PSK）和“频移键控”（FSK）三种数字调制方式。三种调制方法如图 2-12 所示。 1．幅移键控（ASK） 2．频移键控（FSK） 3．相移键控（PSK） 4．幅度相位复合调制 表2-3 幅度相位复合调制 二进制数 码元幅度 码元相位 二进制数 码元幅度 码元相位 图 2-12 模拟数据编码方法 010010ωωπ0πππ0+0+π+0+0+0ω2ω1ω2+π数据(a)ASK(b)FSK(c)PSK(绝对)(d)PSK(相对)ω1ω2ω1 0000 2 45度 1000 3 2 45度 0001 3 0度 1001 5 0度 0010 3 90度 1010 5 90度 0011 2 135度 1011 3 2 135度 0100 3 270度 1100 5 270度 0100 2 315度 1101 3 2 315度 0110 2 225度 1110 3 2 225度 0111 3 180度 1111 5 180度 2 .4 .3 数字数据编码方法 在基带传输中，数字数据信号的编码方法主要有以下几种，如图2 -1 5 所示。 图2-14 QAM 1111 ○ 1110 ○ 1 1 0 1 ○ 1 1 0 0 ○ 1 0 1 1 ○ 1 0 1 0 ○ 1 0 0 1 ○ 1 0 0 0 ○ 0111 ○ 0 1 1 0 ○ 0 1 0 1 ○ 0 1 0 0 ○ 0 0 1 1 ○ 0 0 1 0 ○ 0 0 0 1 ○ 0 0 0 0 ○ 图2-13 V.29 Modem的星座 图2-15 数字数据信号的编码方法 0 1 1 0 1 0 0 1 单极性码 极性码 双极性码 归零码 双向码 不归零码 曼彻斯特编码 差分曼彻斯特编多 电 平 编 1 ．单极性码 2 ．极性码 3 ．归零码 4 ．不归零码 5 ．双相码 双相码要求每一比特中都要有一个电平转换，因而这种编码的最大优点是自...
