第2章电梯系统组成

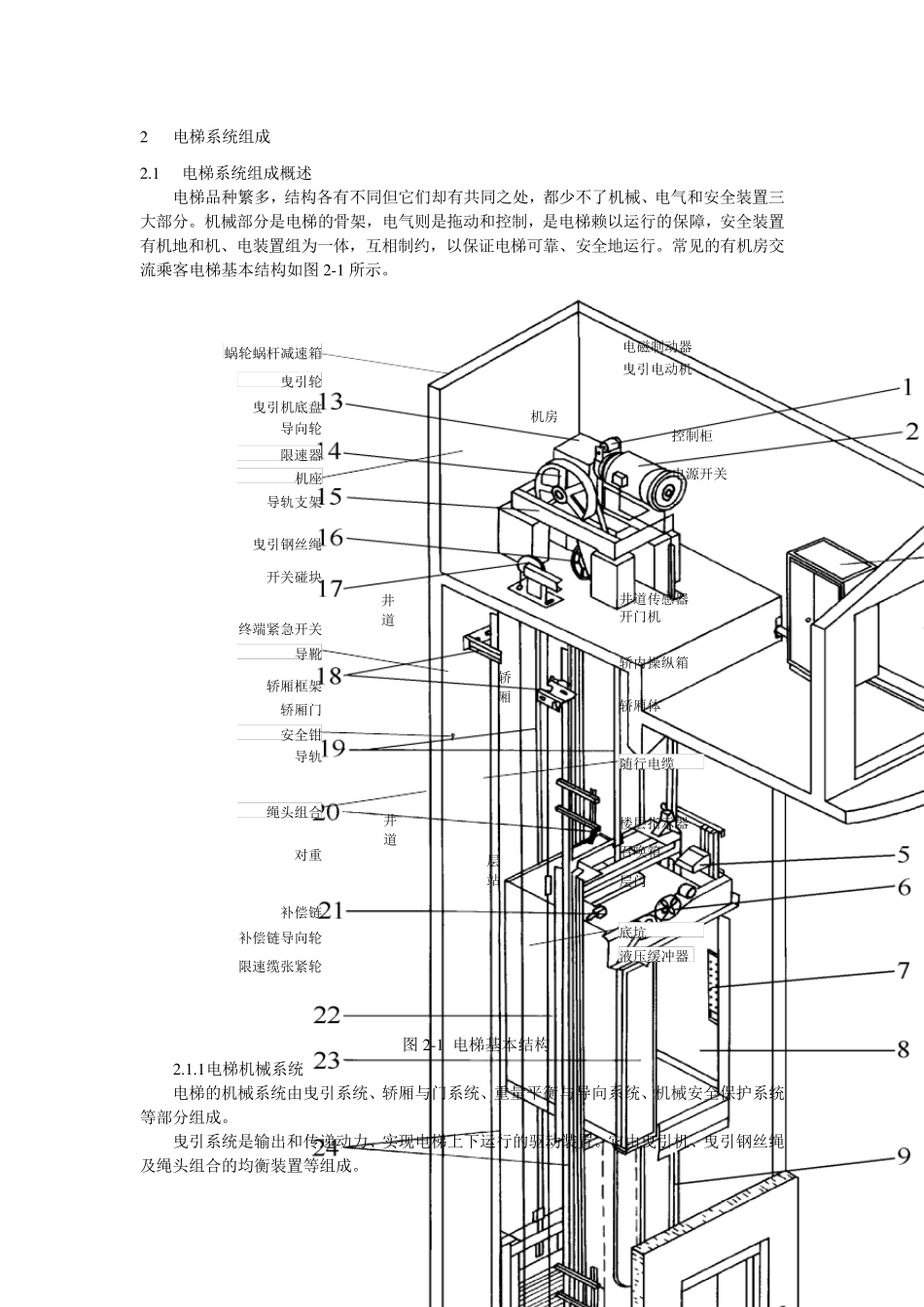

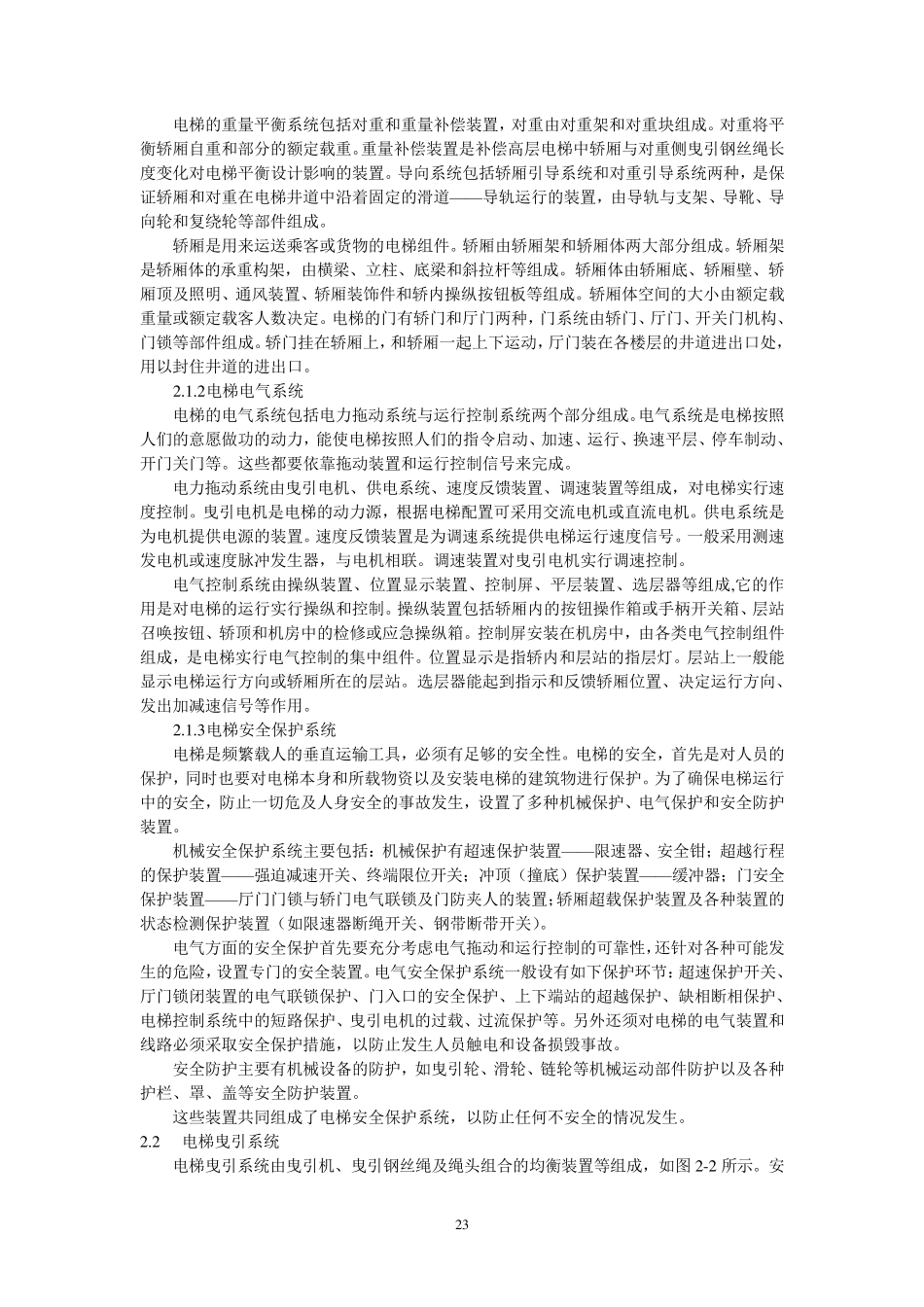

2 2 2 电梯系统组成 2 .1 电梯系统组成概述 电梯品种繁多，结构各有不同但它们却有共同之处，都少不了机械、电气和安全装置三大部分。机械部分是电梯的骨架，电气则是拖动和控制，是电梯赖以运行的保障，安全装置有机地和机、电装置组为一体，互相制约，以保证电梯可靠、安全地运行。常见的有机房交流乘客电梯基本结构如图 2 -1 所示。 电磁制动器曳引电动机控制柜电源开关井道传感器开门机轿内操纵箱轿厢体随行电缆召唤箱层门液压缓冲器蜗轮蜗杆减速箱曳引轮曳引机底盘导轨支架限速器导向轮开关碰块曳引钢丝绳补偿链导轨对重轿厢门轿厢框架终端紧急开关补偿链导向轮限速缆张紧轮机座导靴绳头组合底坑楼层指示器安全钳机房轿厢井道井道层站 图 2 -1 电梯基本结构 2 .1 .1 电梯机械系统 电梯的机械系统由曳引系统、轿厢与门系统、重量平衡与导向系统、机械安全保护系统等部分组成。 曳引系统是输出和传递动力、实现电梯上下运行的驱动装置。它由曳引机、曳引钢丝绳及绳头组合的均衡装置等组成。 2 3 电梯的重量平衡系统包括对重和重量补偿装置，对重由对重架和对重块组成。对重将平衡轿厢自重和部分的额定载重。重量补偿装置是补偿高层电梯中轿厢与对重侧曳引钢丝绳长度变化对电梯平衡设计影响的装置。导向系统包括轿厢引导系统和对重引导系统两种，是保证轿厢和对重在电梯井道中沿着固定的滑道——导轨运行的装置，由导轨与支架、导靴、导向轮和复绕轮等部件组成。 轿厢是用来运送乘客或货物的电梯组件。轿厢由轿厢架和轿厢体两大部分组成。轿厢架是轿厢体的承重构架，由横梁、立柱、底梁和斜拉杆等组成。轿厢体由轿厢底、轿厢壁、轿厢顶及照明、通风装置、轿厢装饰件和轿内操纵按钮板等组成。轿厢体空间的大小由额定载重量或额定载客人数决定。电梯的门有轿门和厅门两种，门系统由轿门、厅门、开关门机构、门锁等部件组成。轿门挂在轿厢上，和轿厢一起上下运动，厅门装在各楼层的井道进出口处，用以封住井道的进出口。 2 .1 .2 电梯电气系统 电梯的电气系统包括电力拖动系统与运行控制系统两个部分组成。电气系统是电梯按照人们的意愿做功的动力，能使电梯按照人们的指令启动、加速、运行、换速平层、停车制动、开门关门等。这些都要依靠拖动装置和运行控制信号来完成。 电力拖动系统由曳引电机、供电系统、速度反馈装置、调速装置等组成，对电梯实行速度控制。曳引电机是电梯的动力源，根据电梯配置可采用交流电...
