第3章场效应管放大电路习题答案

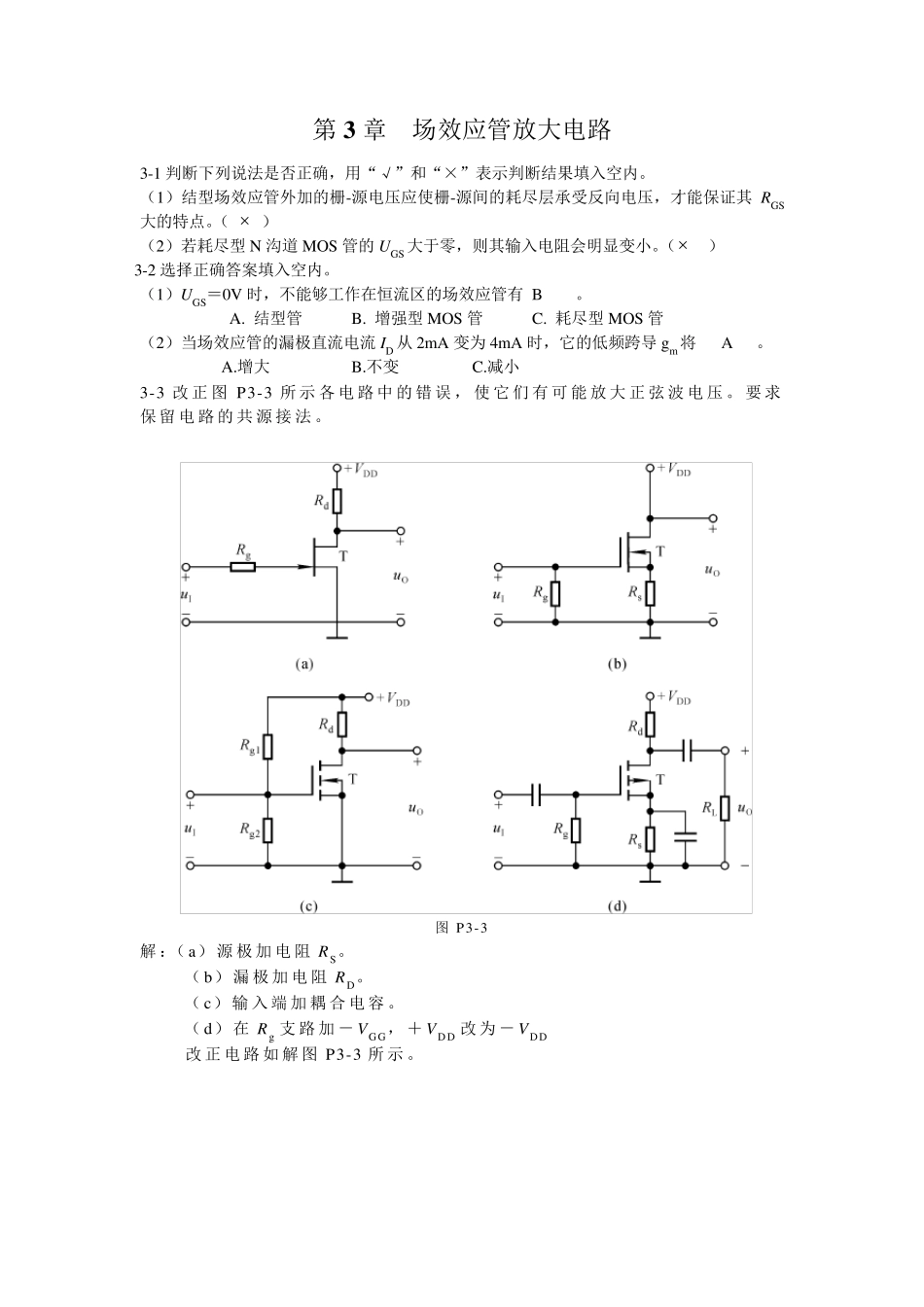

第3 章 场效应管放大电路 3-1 判断下列说法是否正确，用“√”和“×”表示判断结果填入空内。 （1）结型场效应管外加的栅-源电压应使栅-源间的耗尽层承受反向电压，才能保证其 RGS大的特点。（  ） （2）若耗尽型 N 沟道 MOS 管的 UGS 大于零，则其输入电阻会明显变小。（ ） 3-2 选择正确答案填入空内。 （1）UGS＝0V 时，不能够工作在恒流区的场效应管有 B 。 A. 结型管 B. 增强型 MOS 管 C. 耗尽型 MOS 管 （2）当场效应管的漏极直流电流 ID 从 2m A 变为 4m A 时，它的低频跨导 gm 将 A 。 A.增大 B.不变 C.减小 3-3 改 正图 P3-3 所 示 各 电路中 的 错 误 ，使 它 们 有 可 能 放大正弦 波 电压 。 要 求保 留 电路的 共 源 接 法。 图 P3-3 解 ：（ a） 源 极 加 电阻 RS。 （ b） 漏 极 加 电阻 RD。 （ c） 输 入 端 加 耦 合 电容 。 （ d） 在 R g 支 路加 － VGG，＋ VDD 改 为 － VDD 改 正电路如 解 图 P3-3 所 示 。 解图P3-3 3-4 已知图P3-4(a)所示电路中场效应管的转移特性和输出特性分别如图（b）(c)所示。 （1）利用图解法求解Q 点；（2）利用等效电路法求解uA 、Ri 和Ro 。 图P3-4 解：（1）在转移特性中作直线u G S＝－iDR S，与转移特性的交点即为Q 点；读出坐标值，得出ID Q＝1mA，UG SQ＝－2V。如解图P3-4（a）所示。 解图P3-4 在输出特性中作直流负载线u D S＝VD D－iD（RD＋RS），与UG SQ＝－2V 的那条输出特性曲线的交点为Q 点，UDS Q≈ 3V。如解图P3-4（b）所示。 （2）首 先 画 出交流等 效 电 路 （图略 ），然 后 进 行 动 态 分 析 。 mA/V12DQDSSGS(off)GSDmDSIIUuigU k5 M1 5DoiDmRRRRRgAgu 3 -5 已 知 图P3-5（a）所示电 路 中场 效 应 管 的转移特性如图（b）所示。求 解电 路 的Q 点和uA 。 图P3-5 解：（1）求 Q 点： 根 据 电 路 图可 知 ， UGS Q＝VG G＝3V。 从 转移特性查 得，当 UGSQ＝3V 时 的漏 极 电 流 IDQ＝1mA 因此管压降 UDS Q＝VD D－I DQRD＝5V。 （2）求电压放大倍数： 20VmA22DmDODQGS(th)mRgAIIUgu 3 -6 电路如图3-6 所示，已知场效应管的低频跨导为g m，试写出uA 、R i 和R o的...
