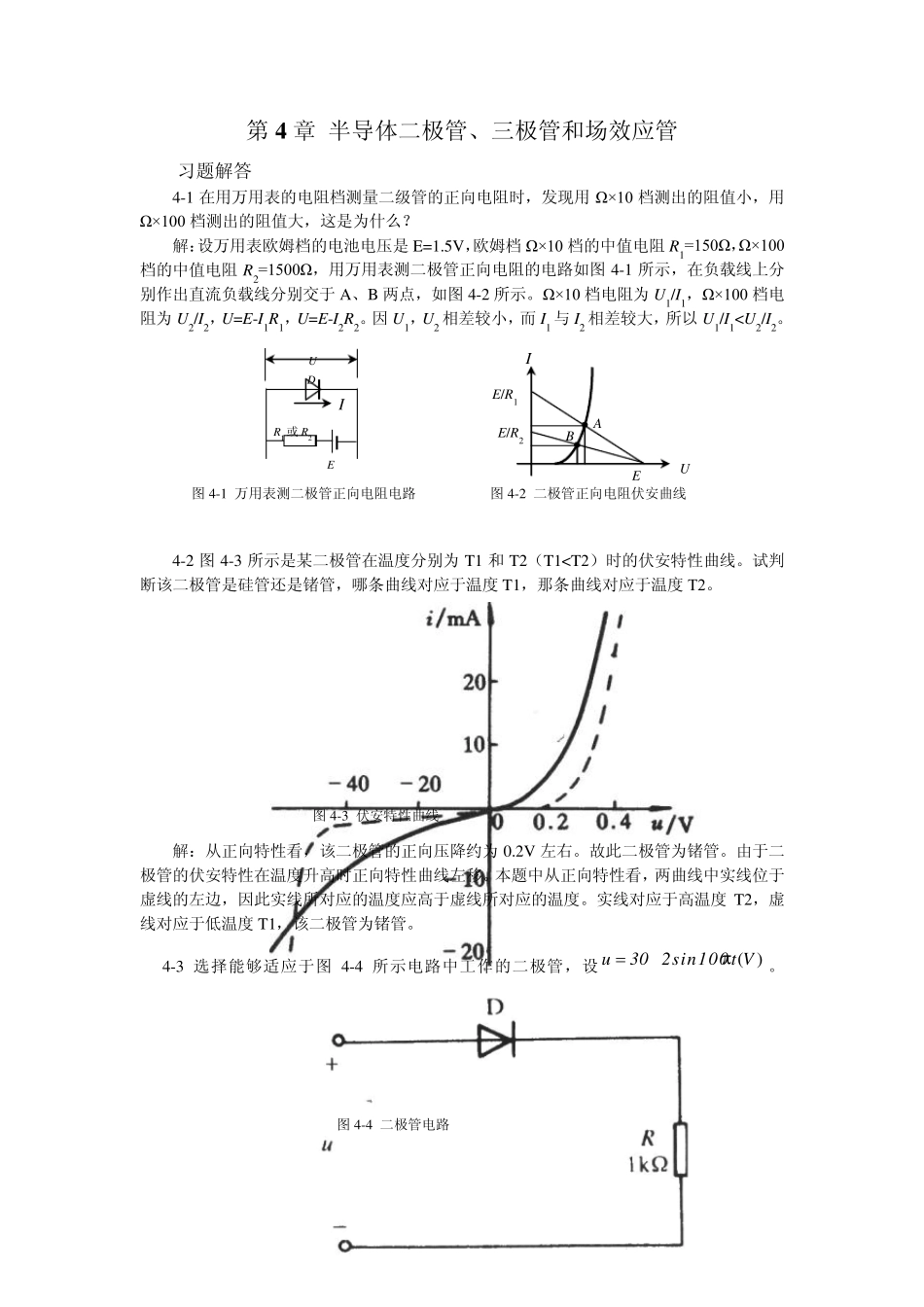

第4 章半导体二极管、三极管和场效应管习题解答 4-1 在用万用表的电阻档测量二级管的正向电阻时，发现用 Ω×10 档测出的阻值小，用Ω×100 档测出的阻值大，这是为什么？解：设万用表欧姆档的电池电压是 E=1.5V，欧姆档 Ω×10 档的中值电阻 R1=150Ω，Ω×100档的中值电阻 R2=1500Ω，用万用表测二极管正向电阻的电路如图 4-1 所示，在负载线上分别作出直流负载线分别交于 A、B 两点，如图 4-2 所示。Ω×10 档电阻为 U1/I1，Ω×100 档电阻为 U2/I2，U=E-I1R1，U=E-I2R2。因 U1，U2 相差较小，而 I1 与 I2 相差较大，所以 U1/I1
