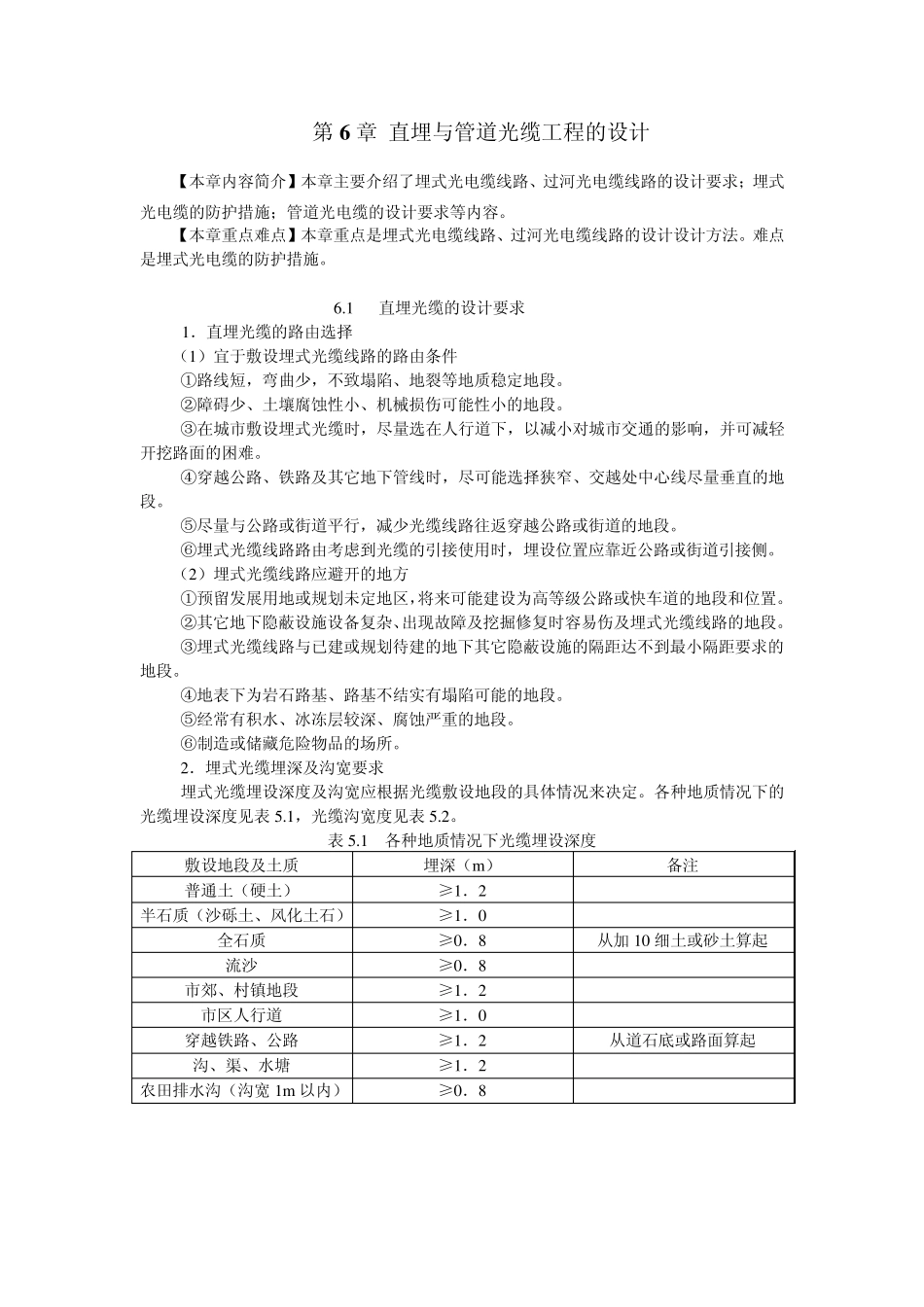

第6章直埋与管道光缆线路工程的设计_第1页
1/15

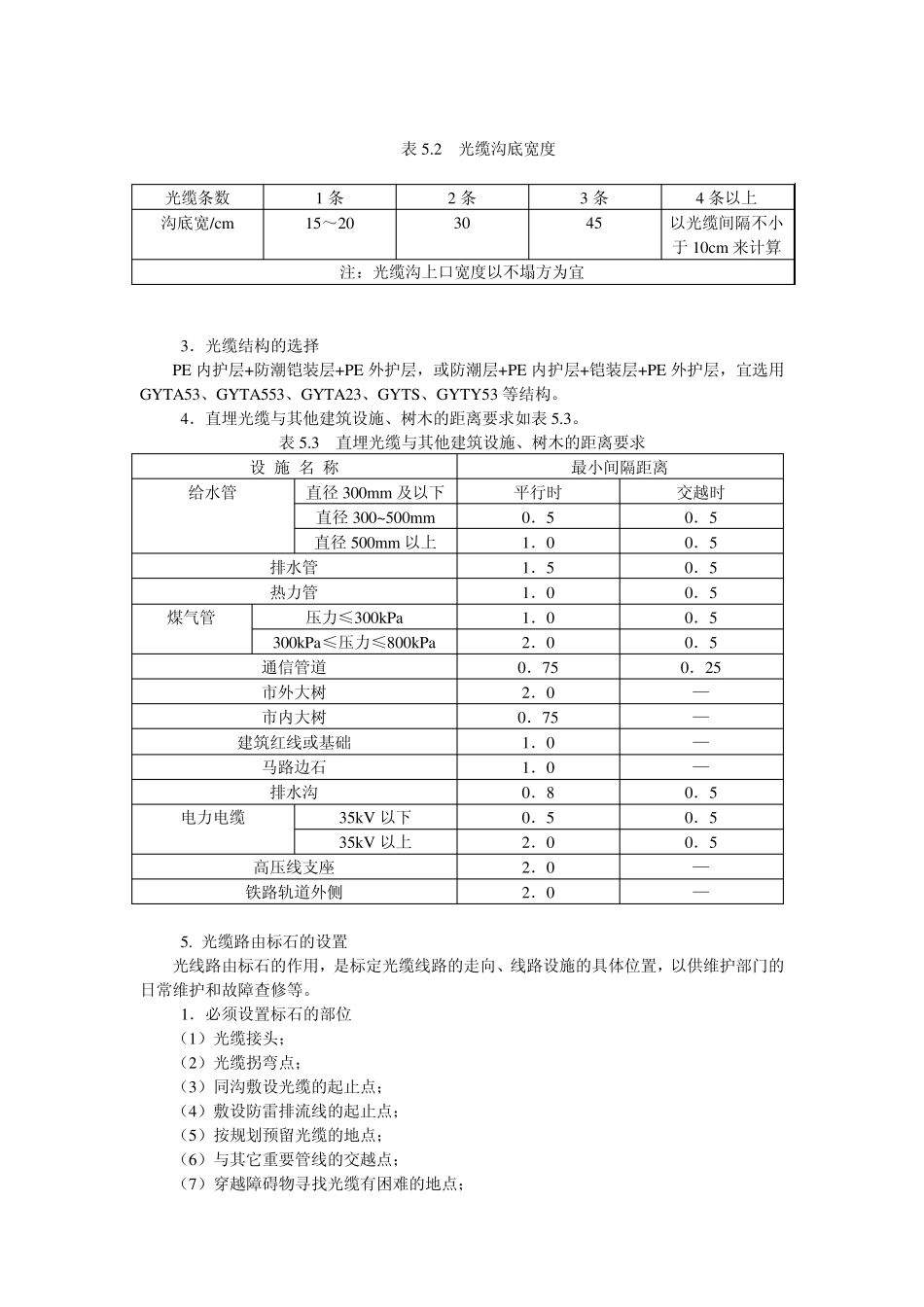

第6章直埋与管道光缆线路工程的设计_第2页
2/15

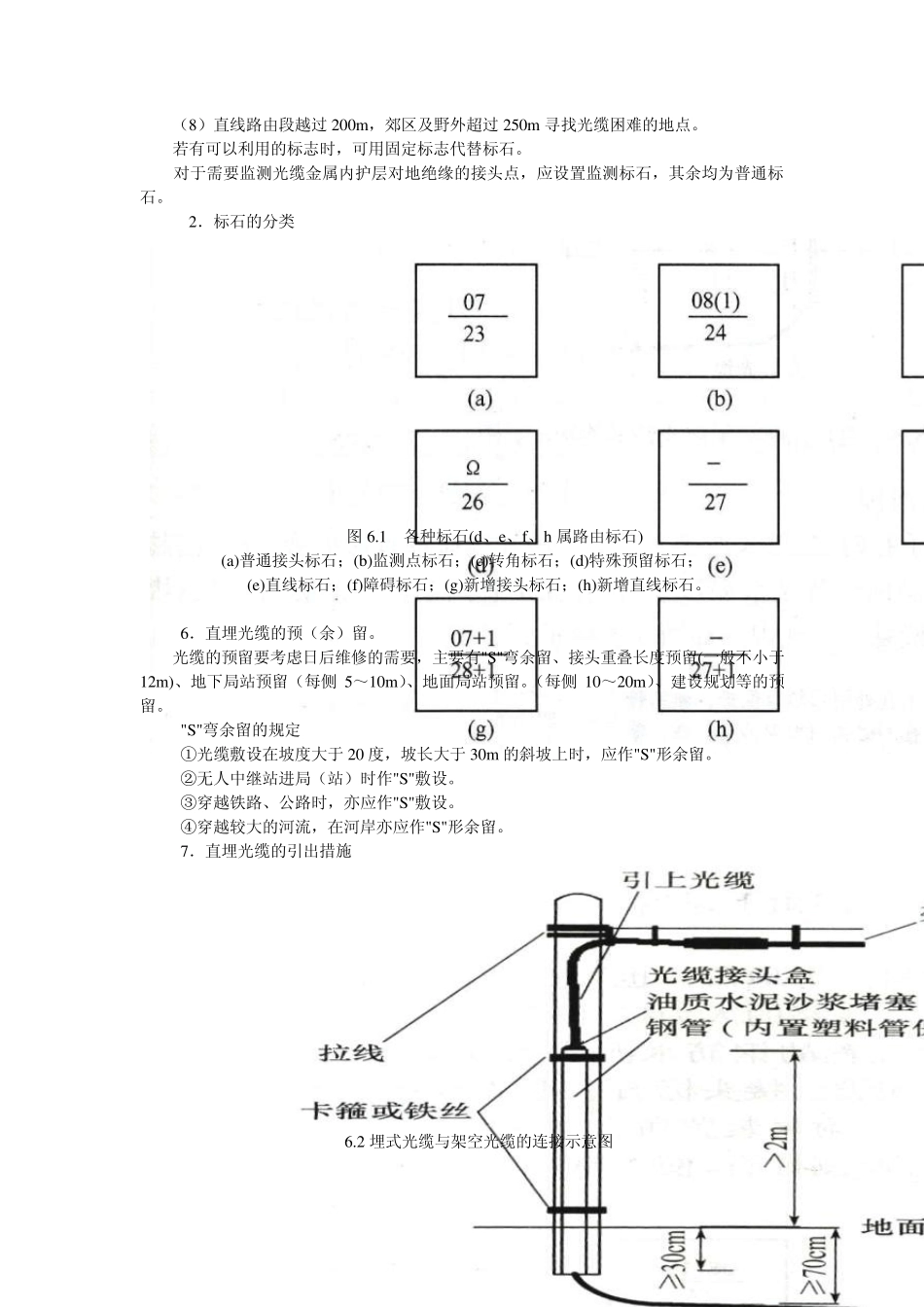

第6章直埋与管道光缆线路工程的设计_第3页
3/15
第 6 章 直埋与管道光缆工程的设计 【本章内容简介】本章主要介绍了埋式光电缆线路、过河光电缆线路的设计要求;埋式光电缆的防护措施;管道光电缆的设计要求等内容。 【本章重点难点】本章重点是埋式光电缆线路、过河光电缆线路的设计设计方法。难点是埋式光电缆的防护措施。 6.1 直埋光缆的设计要求 1.直埋光缆的路由选择 (1)宜于敷设埋式光缆线路的路由条件 ①路线短,弯曲少,不致塌陷、地裂等地质稳定地段。 ②障碍少、土壤腐蚀性小、机械损伤可能性小的地段。 ③在城市敷设埋式光缆时,尽量选在人行道下,以减小对城市交通的影响,并可减轻开挖路面的困难。 ④穿越公路、铁路及其它地下管线时,尽可能选择狭窄、交越处中心线尽量垂直的地段。 ⑤尽量与公路或街道平行,减少光缆线路往返穿越公路或街道的地段。 ⑥埋式光缆线路路由考虑到光缆的引接使用时,埋设位置应靠近公路或街道引接侧。 (2)埋式光缆线路应避开的地方 ①预留发展用地或规划未定地区,将来可能建设为高等级公路或快车道的地段和位置。 ②其它地下隐蔽设施设备复杂、出现故障及挖掘修复时容易伤及埋式光缆线路的地段。 ③埋式光缆线路与已建或规划待建的地下其它隐蔽设施的隔距达不到最小隔距要求的 地段。 ④地表下为岩石路基、路基不结实有塌陷可能的地段。 ⑤经常有积水、冰冻层较深、腐蚀严重的地段。 ⑥制造或储藏危险物品的场所。 2.埋式光缆埋深及沟宽要求 埋式光缆埋设深度及沟宽应根据光缆敷设地段的具体情况来决定。各种地质情况下的光缆埋设深度见表5.1,光缆沟宽度见表5.2。 表5.1 各种地质情况下光缆埋设深度 敷设地段及土质 埋深(m ) 备注 普通土(硬土) ≥1.2 半石质(沙砾土、风化土石) ≥1.0 全石质 ≥0.8 从加 10 细土或砂土算起 流沙 ≥0.8 市郊、村镇地段 ≥1.2 市区人行道 ≥1.0 穿越铁路、公路 ≥1.2 从道石底或路面算起 沟、渠、水塘 ≥1.2 农田排水沟(沟宽1m 以内) ≥0.8 表5.2 光缆沟底宽度 光缆条数 1 条 2 条 3 条 4 条以上 沟底宽/cm 15~20 30 45 以光缆间隔不小于10cm 来计算 注:光缆沟上口宽度以不塌方为宜 3.光缆结构的选择 PE 内护层+防潮铠装层+PE 外护层,或防潮层+PE 内护层+铠装层+PE 外护层,宜选用GYTA53、GYTA553、GYTA23、GYTS、GYTY53 等结构。 4.直埋光缆与其他建筑设施、树木的距离要求如表5.3。 表5.3 直埋光缆...
