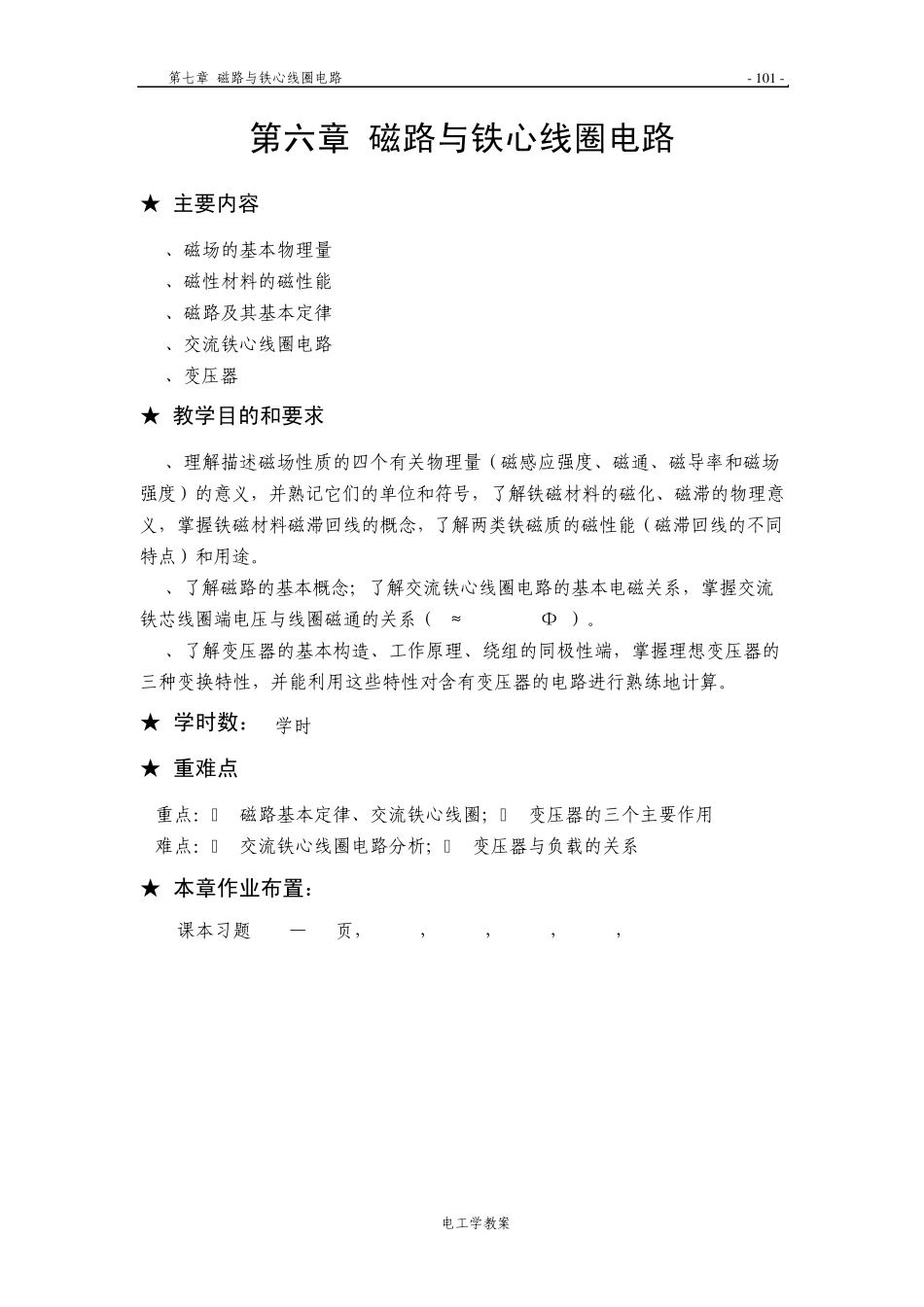

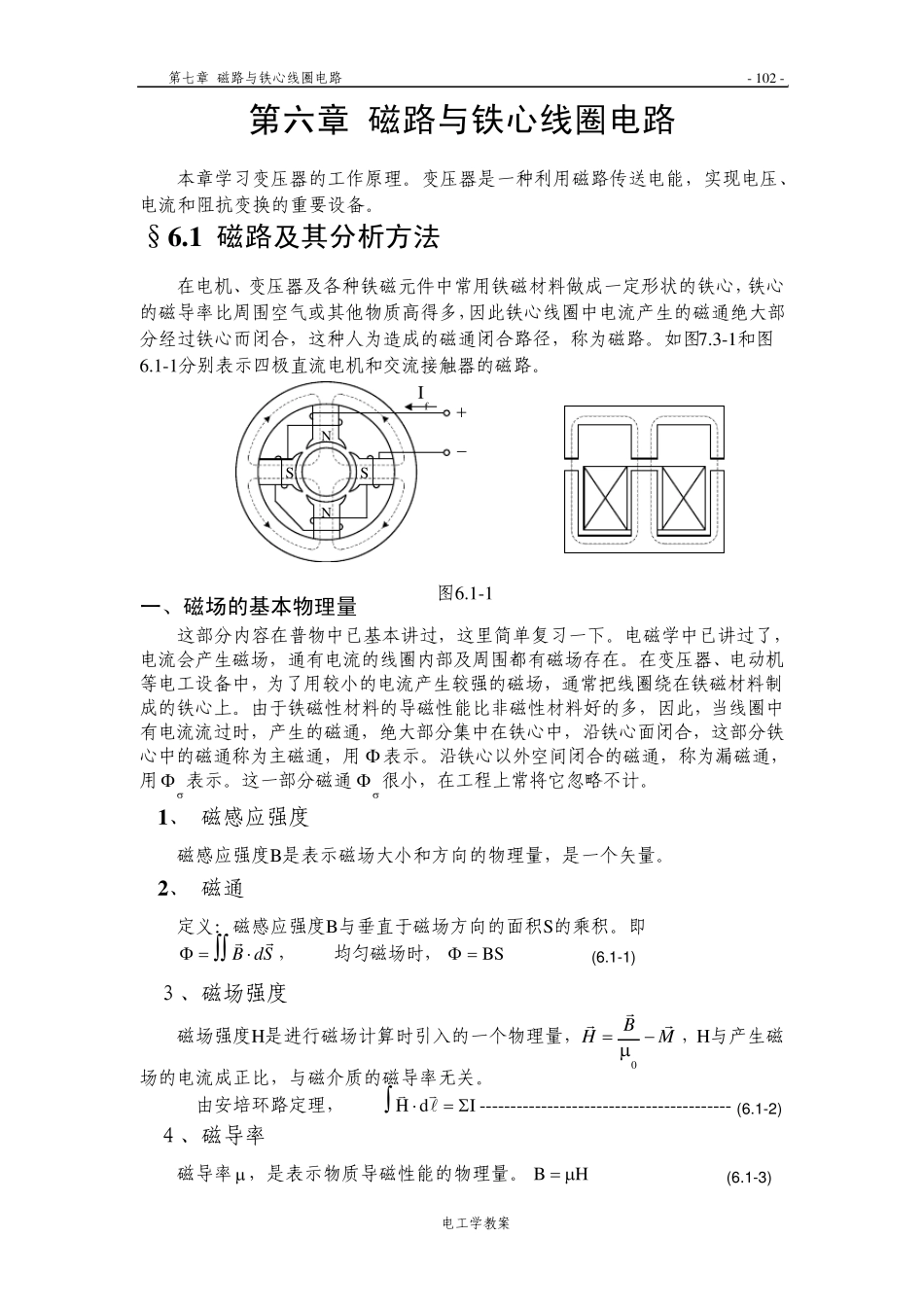

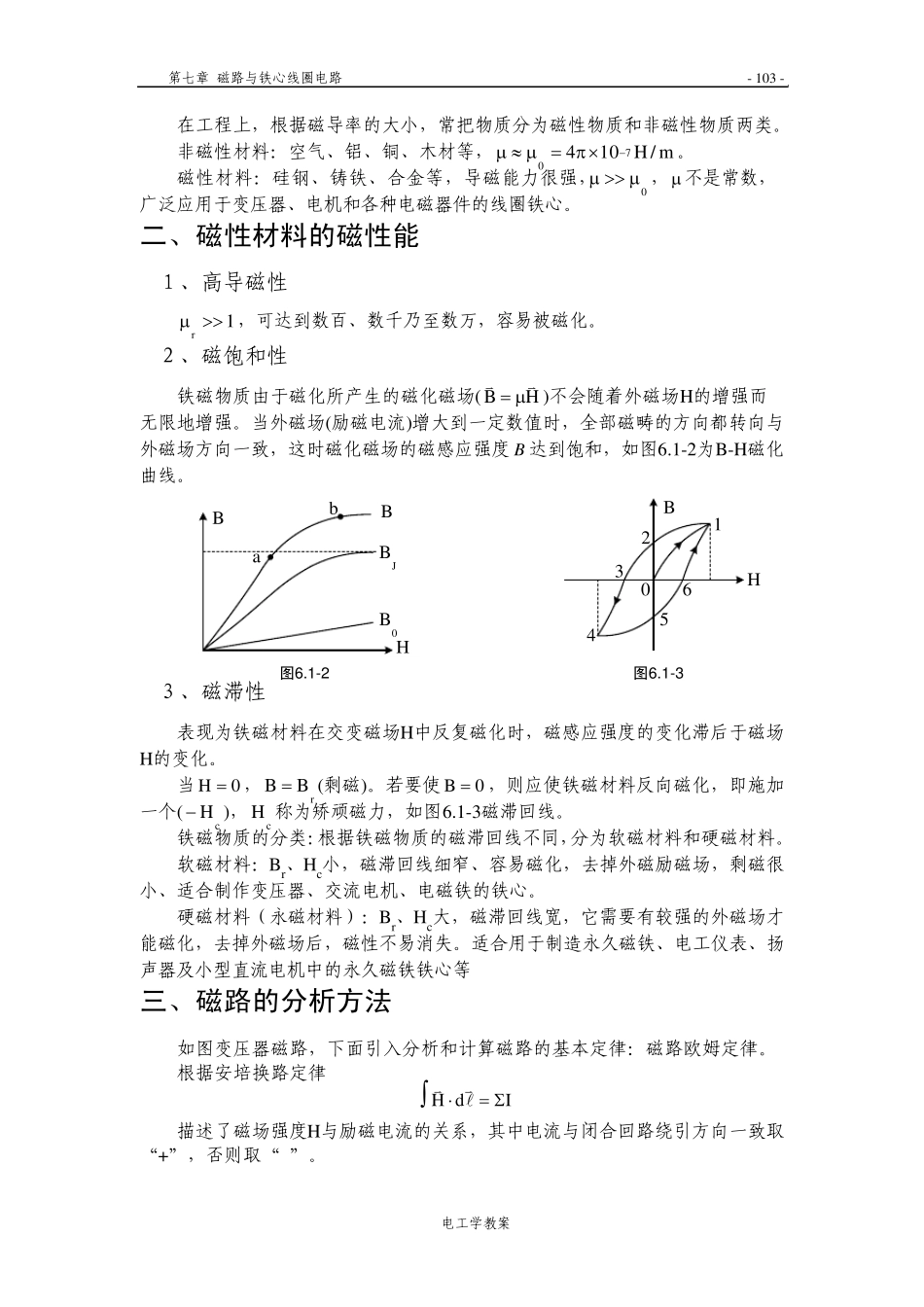

第七章 磁路与铁心线圈电路 - 1 0 1 - 电工学教案 第六章 磁路与铁心线圈电路 ★ 主要内容 1、磁场的基本物理量 2、磁性材料的磁性能 3、磁路及其基本定律 4、交流铁心线圈电路 5、变压器 ★ 教学目的和要求 1、理解描述磁场性质的四个有关物理量（磁感应强度、磁通、磁导率和磁场强度）的意义，并熟记它们的单位和符号，了解铁磁材料的磁化、磁滞的物理意义，掌握铁磁材料磁滞回线的概念，了解两类铁磁质的磁性能（磁滞回线的不同特点）和用途。 2、了解磁路的基本概念；了解交流铁心线圈电路的基本电磁关系，掌握交流铁芯线圈端电压与线圈磁通的关系（U≈E=4.44NfΦm）。 3、了解变压器的基本构造、工作原理、绕组的同极性端，掌握理想变压器的三种变换特性，并能利用这些特性对含有变压器的电路进行熟练地计算。 ★ 学时数：6学时 ★ 重难点 重点：① 磁路基本定律、交流铁心线圈；② 变压器的三个主要作用 难点：① 交流铁心线圈电路分析；② 变压器与负载的关系 ★ 本章作业布置： 课本习题P197—199页，6.1.4，6.3.2，6.3.4，6.3.5，6.3.6 第七章 磁路与铁心线圈电路 - 102 - 电工学教案 第六章 磁路与铁心线圈电路 本章学习变压器的工作原理。变压器是一种利用磁路传送电能，实现电压、电流和阻抗变换的重要设备。 §6 .1 磁路及其分析方法 在电机、变压器及各种铁磁元件中常用铁磁材料做成一定形状的铁心，铁心的磁导率比周围空气或其他物质高得多，因此铁心线圈中电流产生的磁通绝大部分经过铁心而闭合，这种人为造成的磁通闭合路径，称为磁路。如图7.3-1和图6.1-1分别表示四极直流电机和交流接触器的磁路。 NNSSfI 一、磁场的基本物理量 这部分内容在普物中已基本讲过，这里简单复习一下。电磁学中已讲过了，电流会产生磁场，通有电流的线圈内部及周围都有磁场存在。在变压器、电动机等电工设备中，为了用较小的电流产生较强的磁场，通常把线圈绕在铁磁材料制成的铁心上。由于铁磁性材料的导磁性能比非磁性材料好的多，因此，当线圈中有电流流过时，产生的磁通，绝大部分集中在铁心中，沿铁心面闭合，这部分铁心中的磁通称为主磁通，用 表示。沿铁心以外空间闭合的磁通，称为漏磁通，用 表示。这一部分磁通 很小，在工程上常将它忽略不计。 1 、 磁感应强度 磁感应强度B是表示磁场大小和方向的物理量，是一个矢量。 2 、 磁通 定义：磁感应强度B与垂直于磁...
