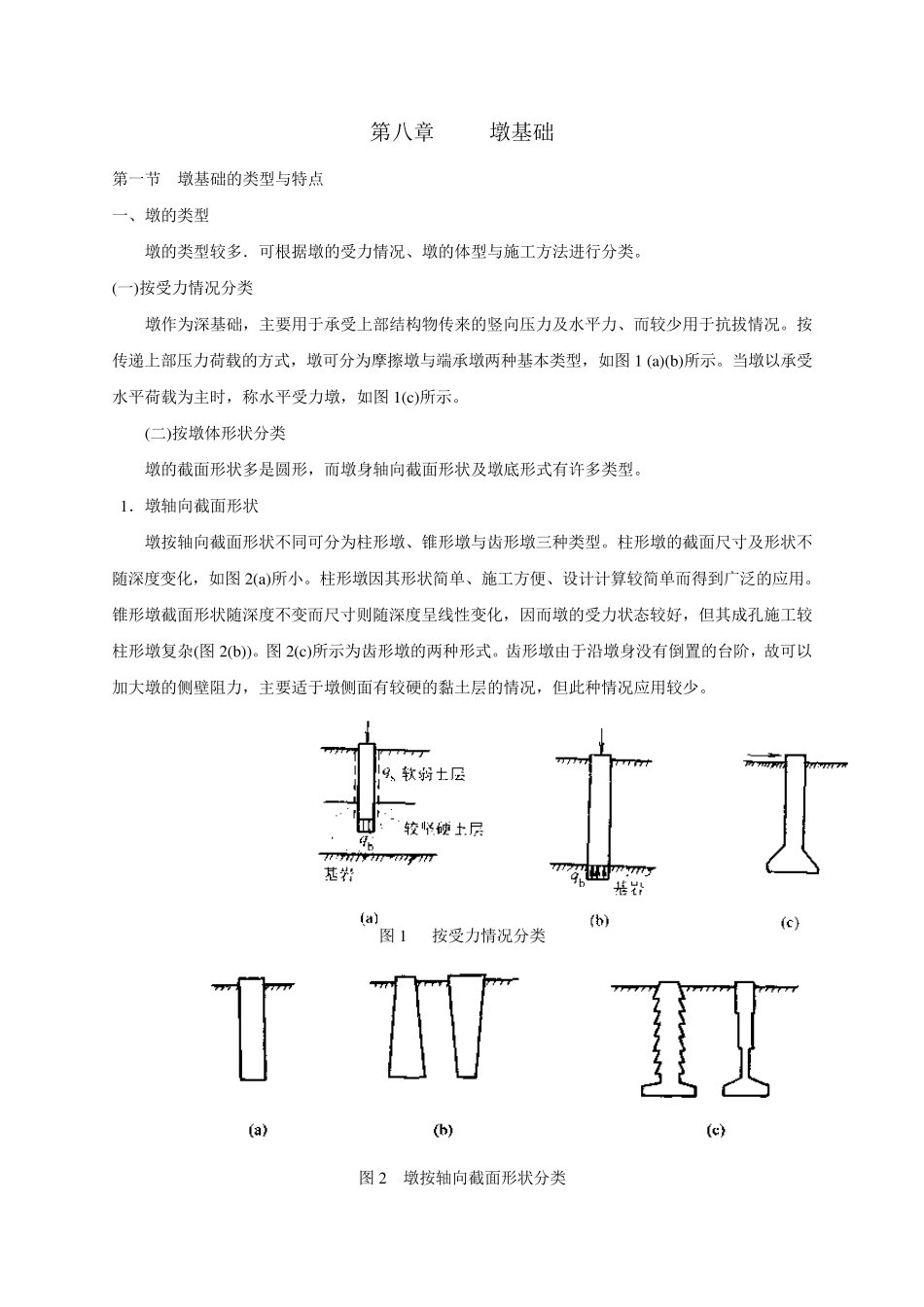

第八章 墩基础 第一节 墩基础的类型与特点 一、墩的类型 墩的类型较多．可根据墩的受力情况、墩的体型与施工方法进行分类。 (一)按受力情况分类 墩作为深基础，主要用于承受上部结构物传来的竖向压力及水平力、而较少用于抗拔情况。按传递上部压力荷载的方式，墩可分为摩擦墩与端承墩两种基本类型，如图 1 (a)(b)所示。当墩以承受水平荷载为主时，称水平受力墩，如图 1(c)所示。 (二)按墩体形状分类 墩的截面形状多是圆形，而墩身轴向截面形状及墩底形式有许多类型。 1．墩轴向截面形状 墩按轴向截面形状不同可分为柱形墩、锥形墩与齿形墩三种类型。柱形墩的截面尺寸及形状不随深度变化，如图 2(a)所小。柱形墩因其形状简单、施工方便、设计计算较简单而得到广泛的应用。锥形墩截面形状随深度不变而尺寸则随深度呈线性变化，因而墩的受力状态较好，但其成孔施工较柱形墩复杂(图 2(b))。图 2(c)所示为齿形墩的两种形式。齿形墩由于沿墩身没有倒置的台阶，故可以加大墩的侧壁阻力，主要适于墩侧面有较硬的黏土层的情况，但此种情况应用较少。 图 1 按受力情况分类 图 2 墩按轴向截面形状分类 2．墩底形式 墩底形式主要取决于墩底岩土的承载能力及墩底荷载大小。如图3(a)所示，直底墩墩端尺寸与上部墩身尺寸相同。这种墩常见于墩底为坚硬土层或岩层、墩承载力较易满足要求的情况。为了使墩端承担更大的荷载，常在墩底土较硬的情况下，将墩底部尺寸加大，形成扩底墩．如图3(b)所示。当墩底支承于岩层上，为使墩底牢固、防止水平荷载导致墩底滑动而将墩端部嵌入岩层．形成嵌底墩．亦称嵌岩墩，如图3(c)所示。 图3 墩底形式 (三)按施工方法分类 墩的施工方法除用混凝土浇制墩体外，主要指墩的成孔方法与孔壁支护方法两个方面。 1．成孔方法 墩由于其截面尺寸较大，故不能打入而只能通过在地基中成孔制作而成。墩按成孔方法分类有钻孔墩、挖孔墩及冲孔墩三种。钻孔墩是使用带有大型钻头的钻机在土、岩层中钻孔而成的墩．其应用较广泛。挖孔墩则有人工挖孔与机械挖孔之分，一般成孔截面较大而深度较浅，其应用也较多。冲孔墩是使用冲击钻钻头冲击土层或成孔的墩．多在较特定条件下应用。 2．孔壁支护 墩按成孔护壁支护情况可分为无护壁墩和有护壁墩两种类型。在成孔过程中及成孔后，孔壁无需保护而直接浇筑混凝土形成的墩为无护壁墩．如图4(a)；这种墩主要适用于上部土层较好而且不易坍塌的情况。护壁墩即在施工过程中对...
