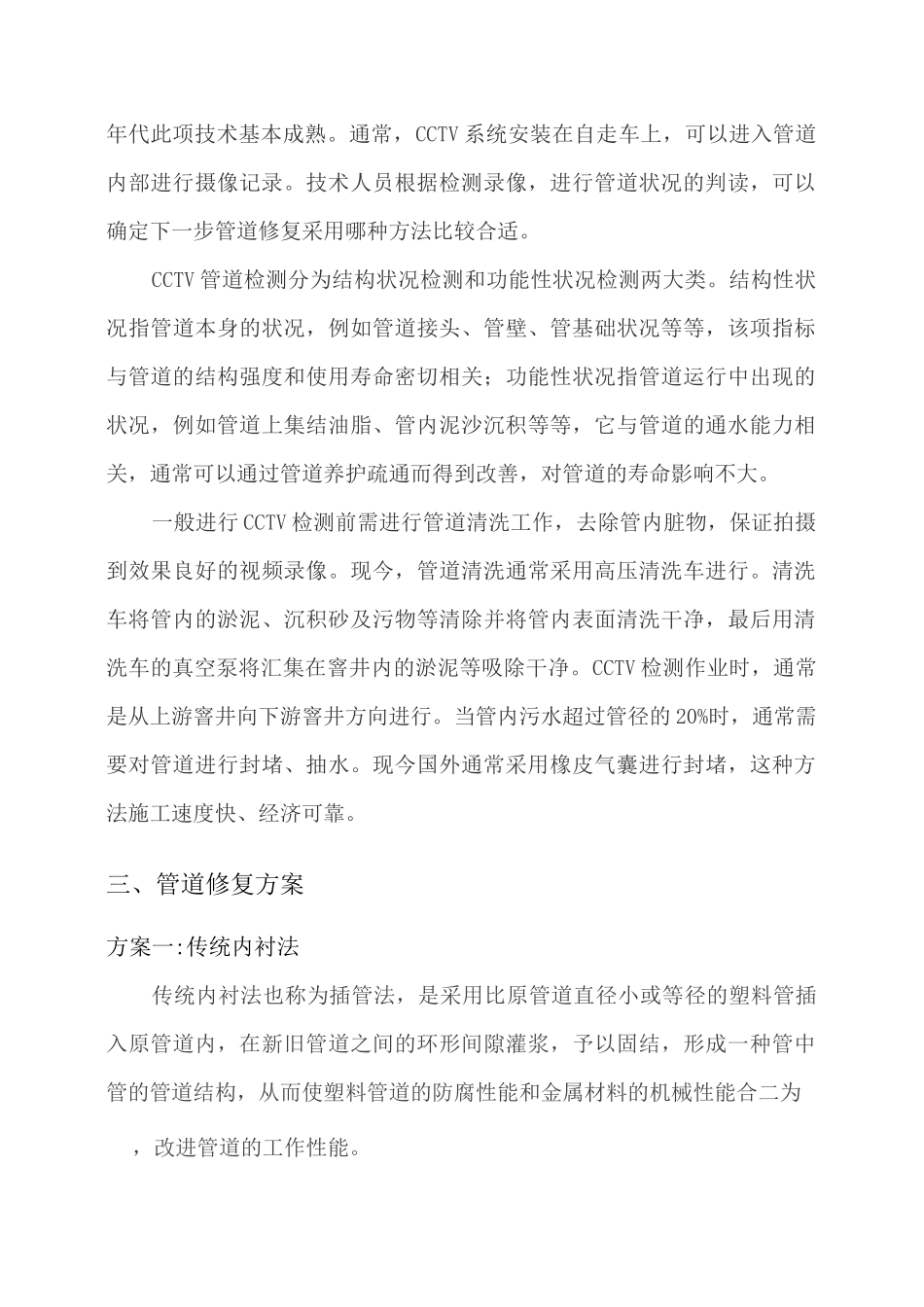

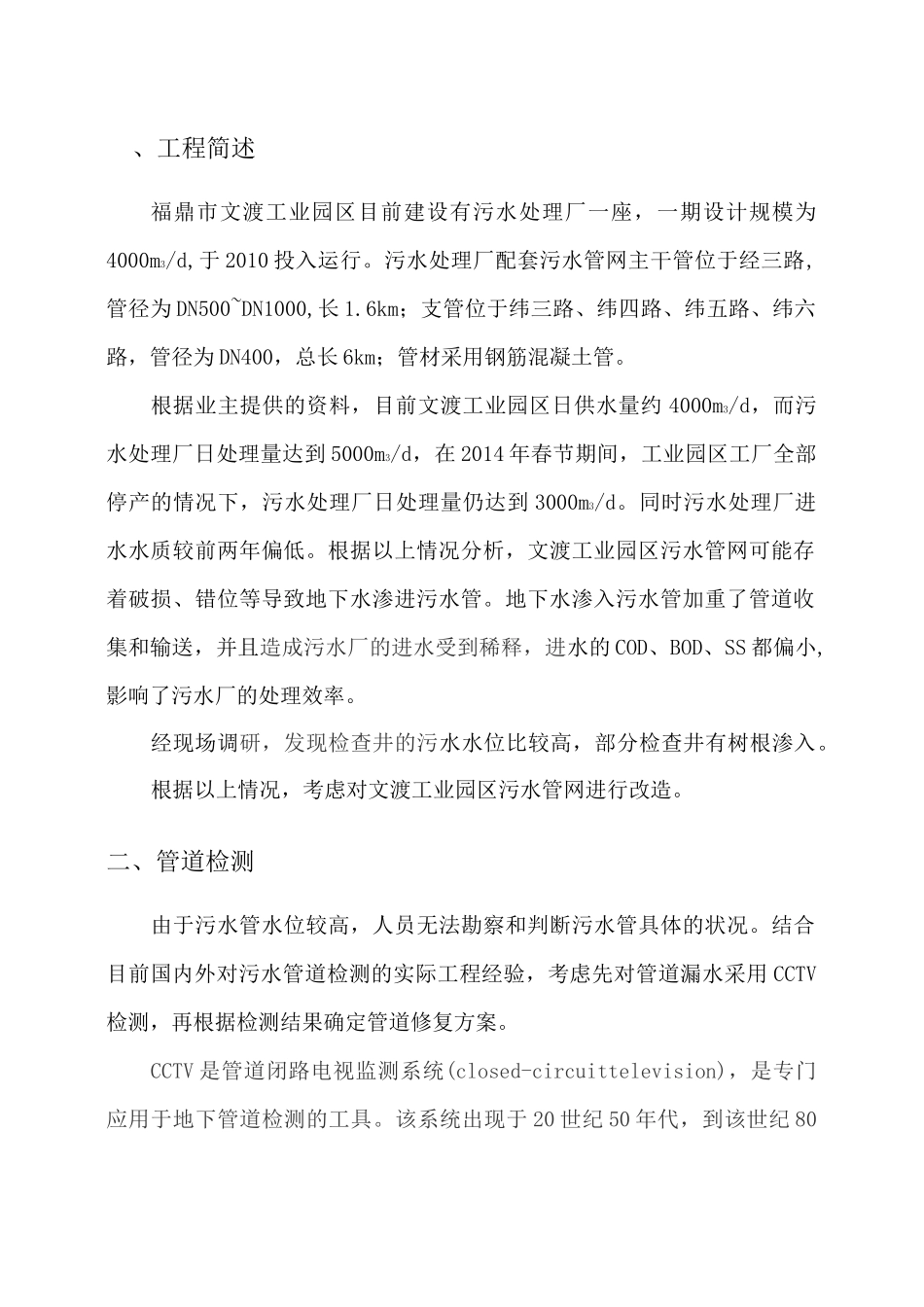

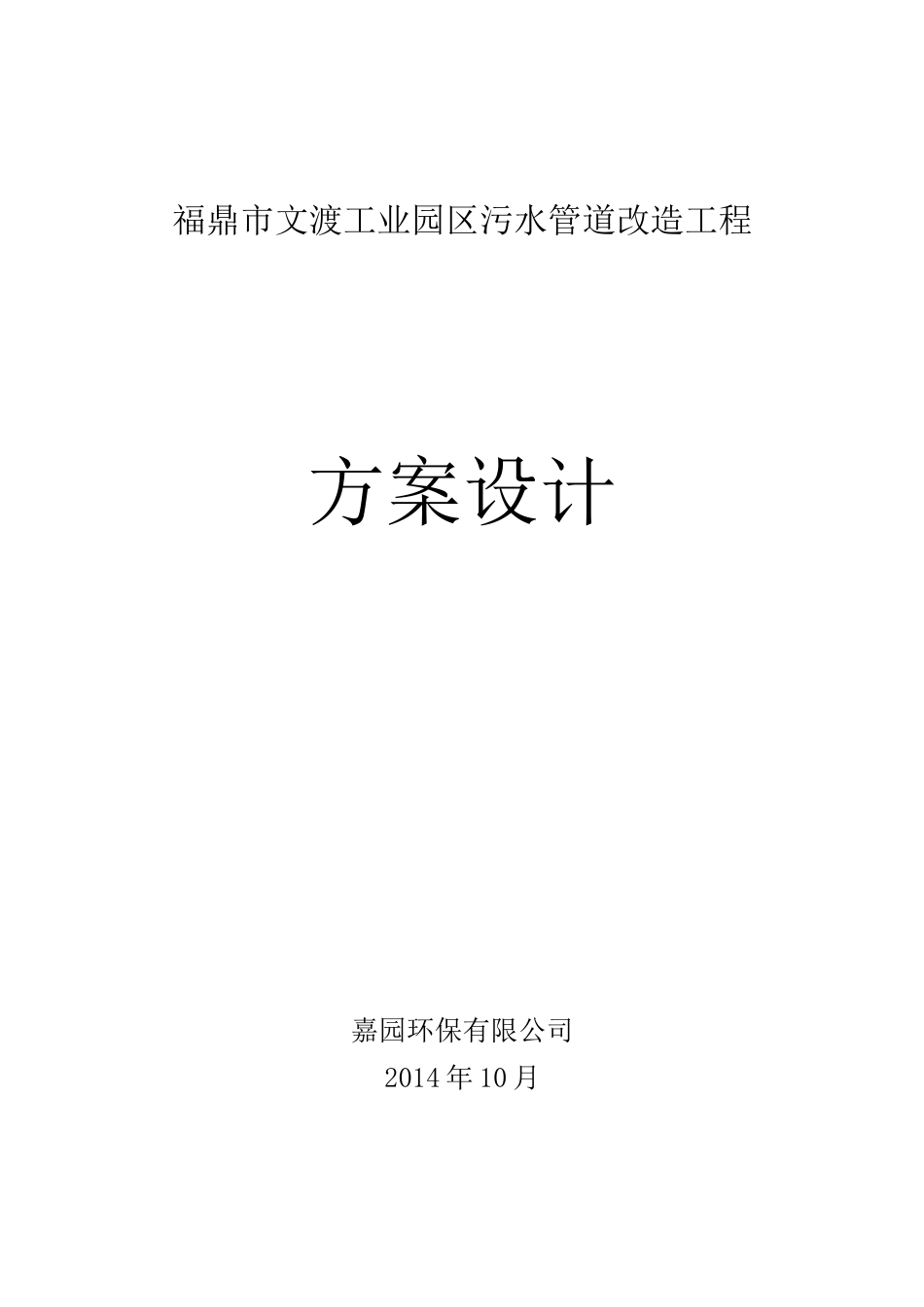

福鼎市文渡工业园区污水管道改造工程方案设计嘉园环保有限公司2014 年 10 月、工程简述福鼎市文渡工业园区目前建设有污水处理厂一座，一期设计规模为4000m3/d,于 2010 投入运行。污水处理厂配套污水管网主干管位于经三路,管径为 DN500~DN1000,长 1.6km；支管位于纬三路、纬四路、纬五路、纬六路，管径为 DN400，总长 6km；管材采用钢筋混凝土管。根据业主提供的资料，目前文渡工业园区日供水量约 4000m3/d，而污水处理厂日处理量达到 5000m3/d，在 2014 年春节期间，工业园区工厂全部停产的情况下，污水处理厂日处理量仍达到 3000m3/d。同时污水处理厂进水水质较前两年偏低。根据以上情况分析，文渡工业园区污水管网可能存着破损、错位等导致地下水渗进污水管。地下水渗入污水管加重了管道收集和输送，并且造成污水厂的进水受到稀释，进水的 COD、BOD、SS 都偏小,影响了污水厂的处理效率。经现场调研，发现检查井的污水水位比较高，部分检查井有树根渗入。根据以上情况，考虑对文渡工业园区污水管网进行改造。二、管道检测由于污水管水位较高，人员无法勘察和判断污水管具体的状况。结合目前国内外对污水管道检测的实际工程经验，考虑先对管道漏水采用 CCTV检测，再根据检测结果确定管道修复方案。CCTV 是管道闭路电视监测系统(closed-circuittelevision)，是专门应用于地下管道检测的工具。该系统出现于 20 世纪 50 年代，到该世纪 80年代此项技术基本成熟。通常，CCTV 系统安装在自走车上，可以进入管道内部进行摄像记录。技术人员根据检测录像，进行管道状况的判读，可以确定下一步管道修复采用哪种方法比较合适。CCTV 管道检测分为结构状况检测和功能性状况检测两大类。结构性状况指管道本身的状况，例如管道接头、管壁、管基础状况等等，该项指标与管道的结构强度和使用寿命密切相关；功能性状况指管道运行中出现的状况，例如管道上集结油脂、管内泥沙沉积等等，它与管道的通水能力相关，通常可以通过管道养护疏通而得到改善，对管道的寿命影响不大。一般进行 CCTV 检测前需进行管道清洗工作，去除管内脏物，保证拍摄到效果良好的视频录像。现今，管道清洗通常采用高压清洗车进行。清洗车将管内的淤泥、沉积砂及污物等清除并将管内表面清洗干净，最后用清洗车的真空泵将汇集在窨井内的淤泥等吸除干净。CCTV 检测作业时，通常是从上游窨井向下游窨井方向进行。当管内污水超过管径的 20%时，通常需要对管道进行封...
