第9章零件图

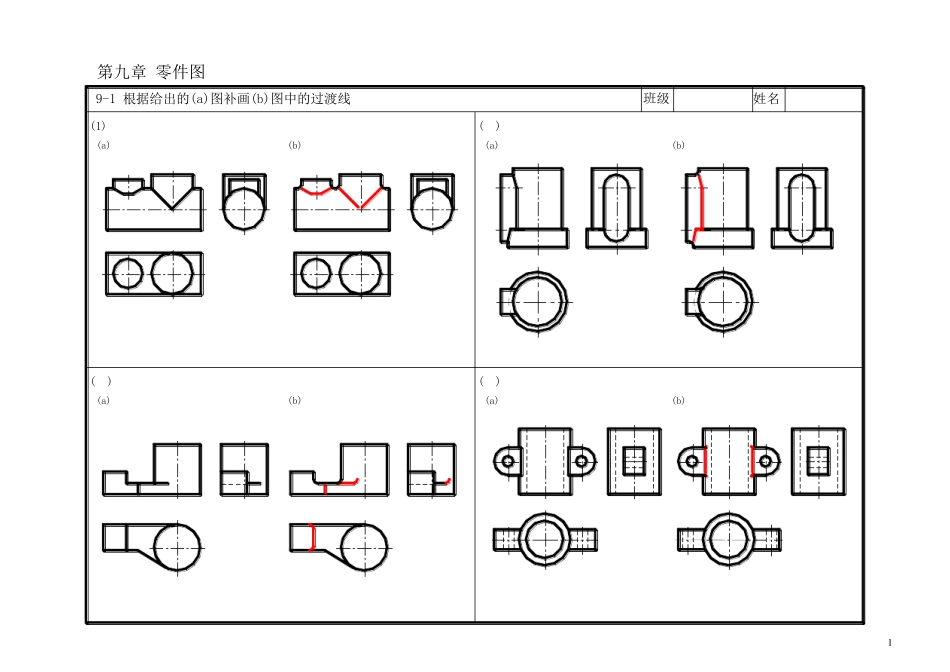

第9章零件图_第1页
1/22
第9章零件图_第2页
2/22

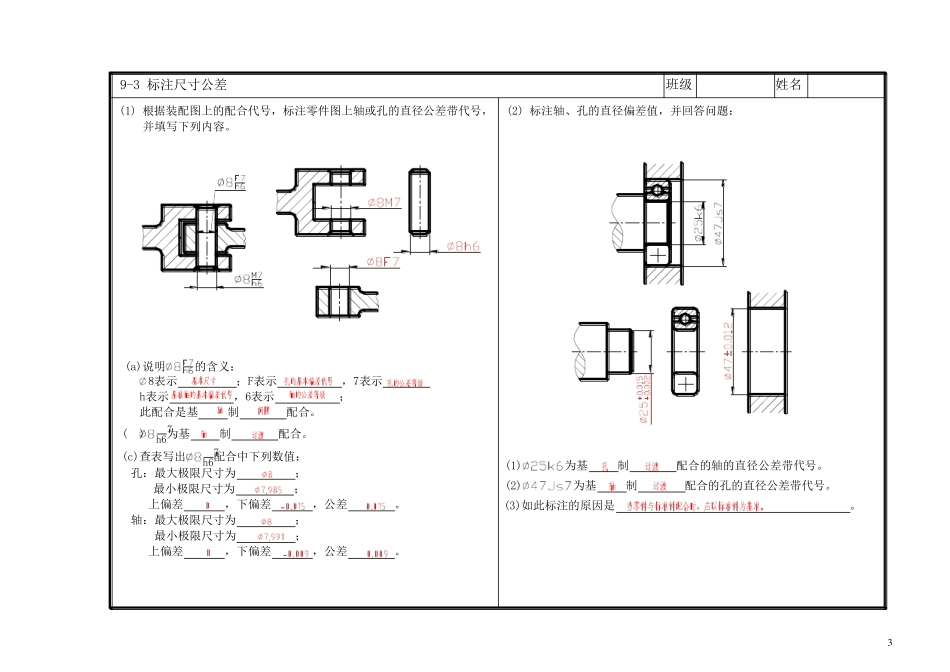

第9章零件图_第3页
3/22
1 第九章 零件图 9-1 根据给出的(a)图补画(b)图中的过渡线班级姓名(a)(1)(b)(2)(a)(b)(3)(4)(a)(b)(a)(b) 2 9-2 标注表面粗糙度姓名班级(1)指出左图中表面粗糙度的标注错误,并在右图中正确标出。(a)(b)锪平锪平其余(2)将指定的表面粗糙度用代号标注在图上。(a)(b)A面Ra最大允许值为12.5;10孔表面Ry为3.2;B面Ra为12.5;其余表面均不加工,Ra最大允许值为50。A面为B、C、D、H面为E、F面为G面为其余面为其余其余 3 9-3 标注尺寸公差班级姓名 (1) 根据装配图上的配合代号,标注零件图上轴或孔的直径公差带代号, 并填写下列内容。(a)说明的含义: 8表示 ;F表示 ,7表示 ; h表示 ,6表示 ; 此配合是基 制 配合。(b)M7h6为基 制 配合。(c)查表写出M7h6配合中下列数值: 孔:最大极限尺寸为 ;最小极限尺寸为 ; 上偏差 ,下偏差 ,公差 。 轴:最大极限尺寸为 ;最小极限尺寸为 ; 上偏差 ,下偏差 ,公差 。 (2) 标注轴、孔的直径偏差值,并回答问题:(1)为基 制 配合的轴的直径公差带代号。(2)为基 制 配合的孔的直径公差带代号。(3)如此标注的原因是 。 4 9-4 标注形位公差班级姓名 1 按要求将文字说明的形位公差标注在图形中。(1)(2) A面对B面的垂直度公差为0.05mm.20H7轴线对底面的平行度公差为0.02mm.(3)(4)75m6轴线对 50H7轴线的同轴度公差为 0.025mm;50H7轴线对右端面的垂直度公差为0.04mm。50h7对 30h6轴线的径向跳动公差为0.02mm; 端面A对 30h6轴线的端面跳动公差为0.04mm。 2 对照下图所注形位公差,理解含义并填空。的含义:属于 公差,公差项目是 ,被测要素是 ,公差值为 。属于 公差,公差项目是 ,被测要素是 ,公差值为 。的含义:属于 公差,公差项目是 ,被测要素是 ,基准要素是 ,公差值为 。的含义:的含义:被测要素是 ,基准要素是 ,公差项目是 ,公差值为 。被测要素是 ,基准要素是 ,公差项目是 ,公差值为 。的含义: 5 9-5 阅读零件图练习班级姓名1. 阅读输出轴零件图,回答下列问题(1) 此零件是 类零件,主视图符合 位置原则。(2) 主视图采用了 剖视,用来表达 ;下方两个图形为 图,用来表达 和 结构; 右方图形为 图,用来表达 ;上方图形为 图,表达 。(3) 零件上 50n6的这段轴长度为 ,表面粗糙度代号为 。(4) 轴上平键槽的长度为 ,宽度为 ,深度为 ,定位尺寸为 。(5) M22x...
