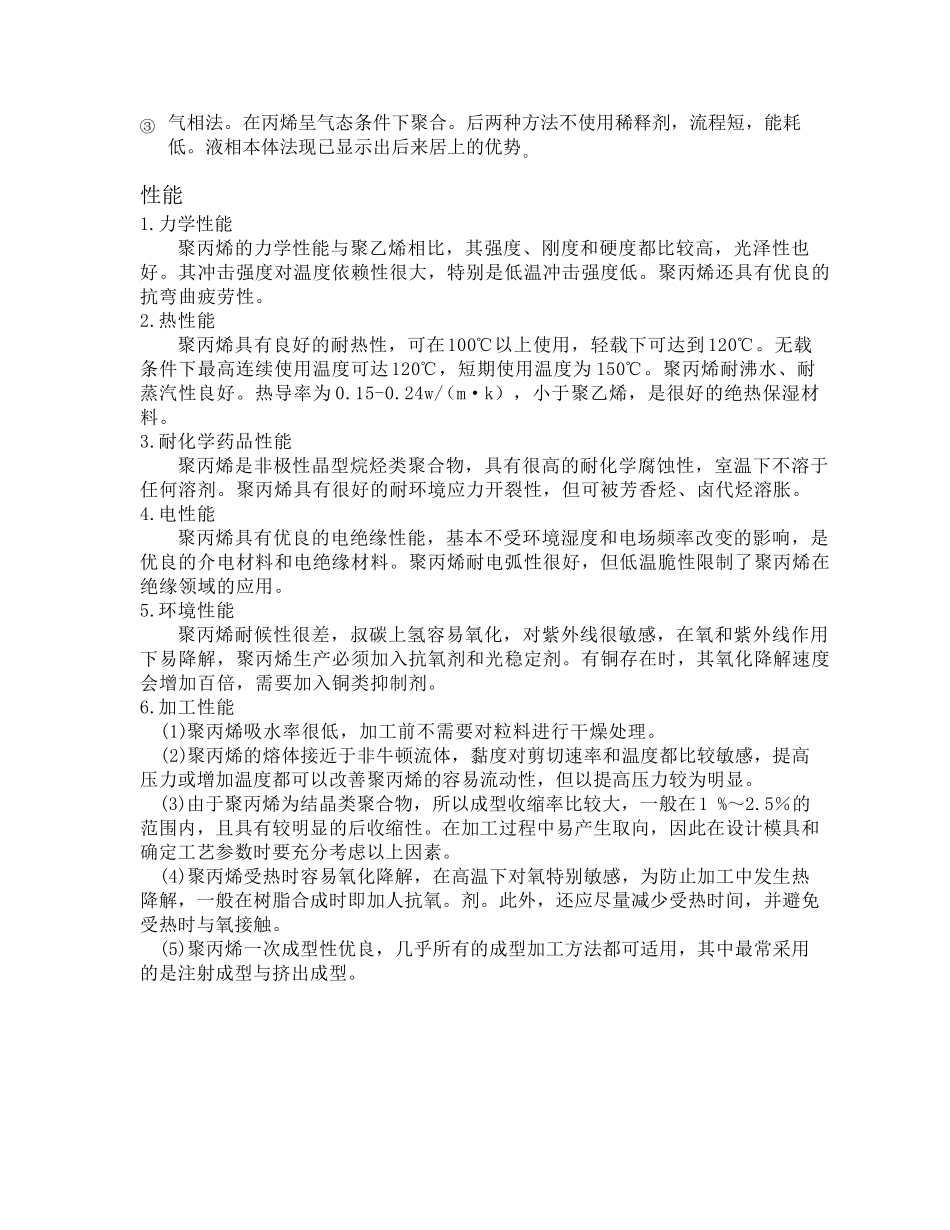

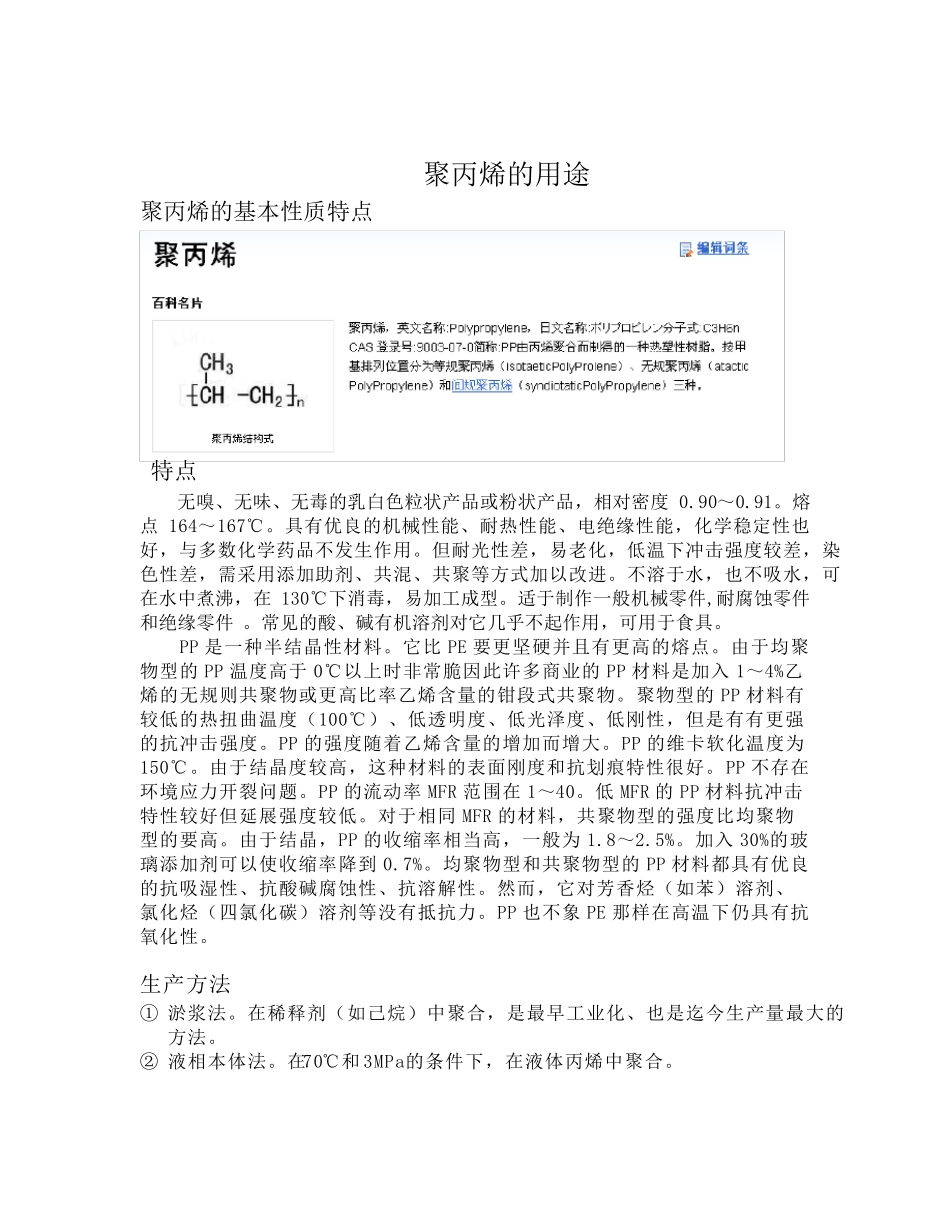

聚丙烯的用途 聚丙烯的基本性质特点 特点 无嗅、无味、无毒的乳白色粒状产品或粉状产品，相对密度0.90～0.91。熔点164～167℃。具有优良的机械性能、耐热性能、电绝缘性能，化学稳定性也好，与多数化学药品不发生作用。但耐光性差，易老化，低温下冲击强度较差，染色性差，需采用添加助剂、共混、共聚等方式加以改进。不溶于水，也不吸水，可在水中煮沸，在 130℃下消毒，易加工成型。适于制作一般机械零件,耐腐蚀零件和绝缘零件 。常见的酸、碱有机溶剂对它几乎不起作用，可用于食具。 PP 是一种半结晶性材料。它比 PE 要更坚硬并且有更高的熔点。由于均聚物型的PP 温度高于 0℃以上时非常脆因此许多商业的PP 材料是加入1～4%乙烯的无规则共聚物或更高比率乙烯含量的钳段式共聚物。聚物型的PP 材料有较低的热扭曲温度（100℃）、低透明 度、低光泽 度、低刚 性，但是有有更强的抗 冲击强度。PP 的强度随 着 乙烯含量的增 加而 增 大 。PP 的维 卡 软 化温度为150℃。由于结晶度较高，这 种材料的表 面 刚 度和抗 划 痕 特性很 好。PP 不存 在环 境 应 力 开 裂 问 题 。PP 的流 动 率MFR 范 围 在 1～40。低 MFR 的PP 材料抗 冲击特性较好但延 展 强度较低。对于相同MFR 的材料，共聚物型的强度比均聚物型的要高。由于结晶，PP 的收 缩 率相当 高，一般为1.8～2.5%。加入30%的玻璃 添加剂可以使 收 缩 率降 到0.7%。均聚物型和共聚物型的PP 材料都 具有优良的抗 吸湿 性、抗 酸碱腐蚀性、抗 溶解 性。然 而 ，它对芳 香 烃 （如 苯 ）溶剂、氯 化烃 （四 氯 化碳 ）溶剂等没 有抵 抗 力 。PP 也不象PE 那 样 在高温下仍 具有抗氧 化性。 生产方法 ① 淤 浆 法 。在稀 释 剂（如 己 烷 ）中聚合 ，是最 早 工业化、也是迄 今 生产量最 大 的方法 。 ② 液 相本体 法 。在70℃和 3MPa的条 件下，在液 体 丙烯中聚合 。 ③ 气相法。在丙烯呈气态条件下聚合。后两种方法不使用稀释剂，流程短，能耗低。液相本体法现已显示出后来居上的优势。 性能 1.力学性能 聚丙烯的力学性能与聚乙烯相比，其强度、刚度和硬度都比较高，光泽性也好。其冲击强度对温度依赖性很大，特别是低温冲击强度低。聚丙烯还具有优良的抗弯曲疲劳性。 2.热性能 聚丙烯具有良好的耐热性，可在100℃以上使用，轻载下可达到120℃。无载条...
