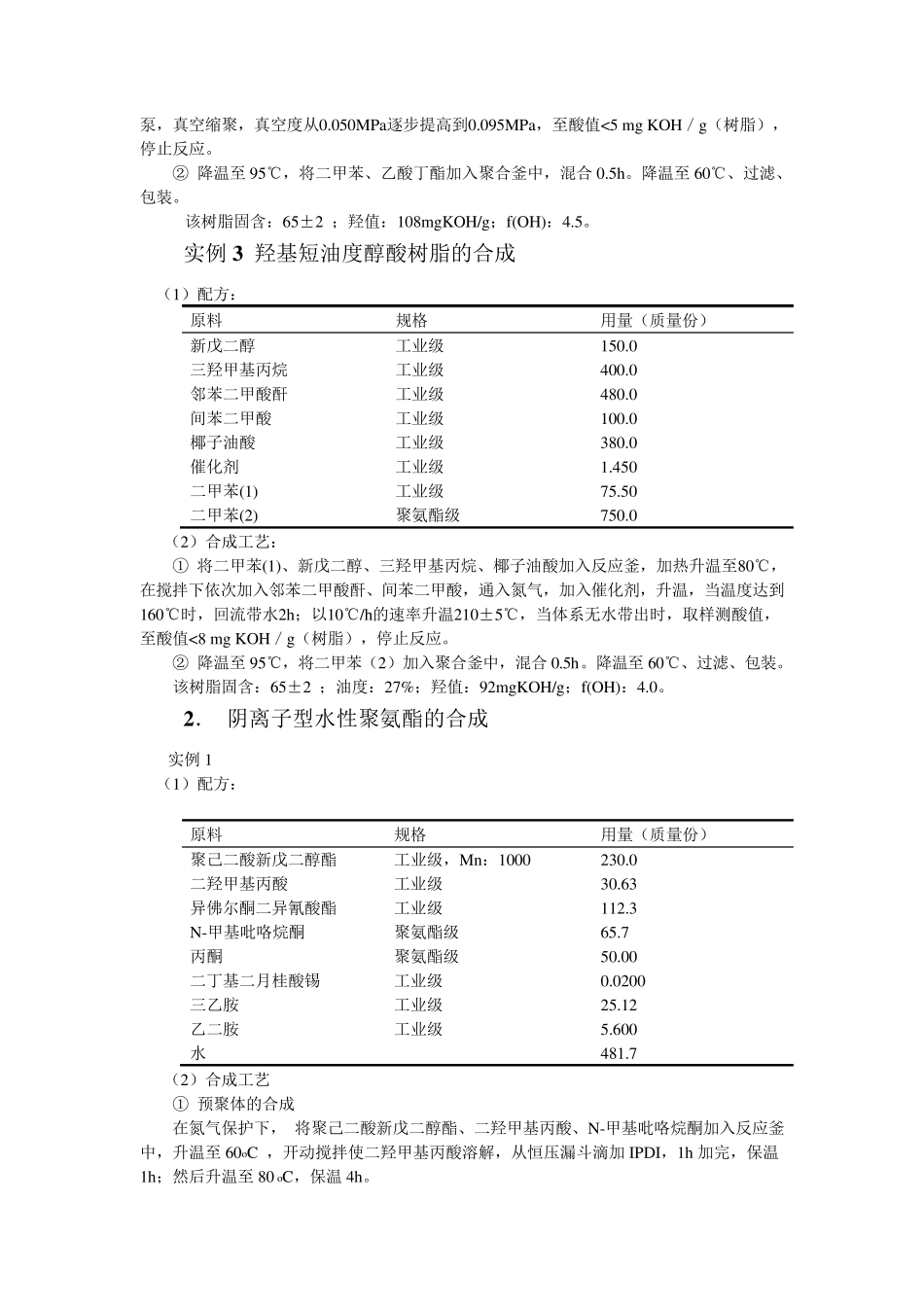

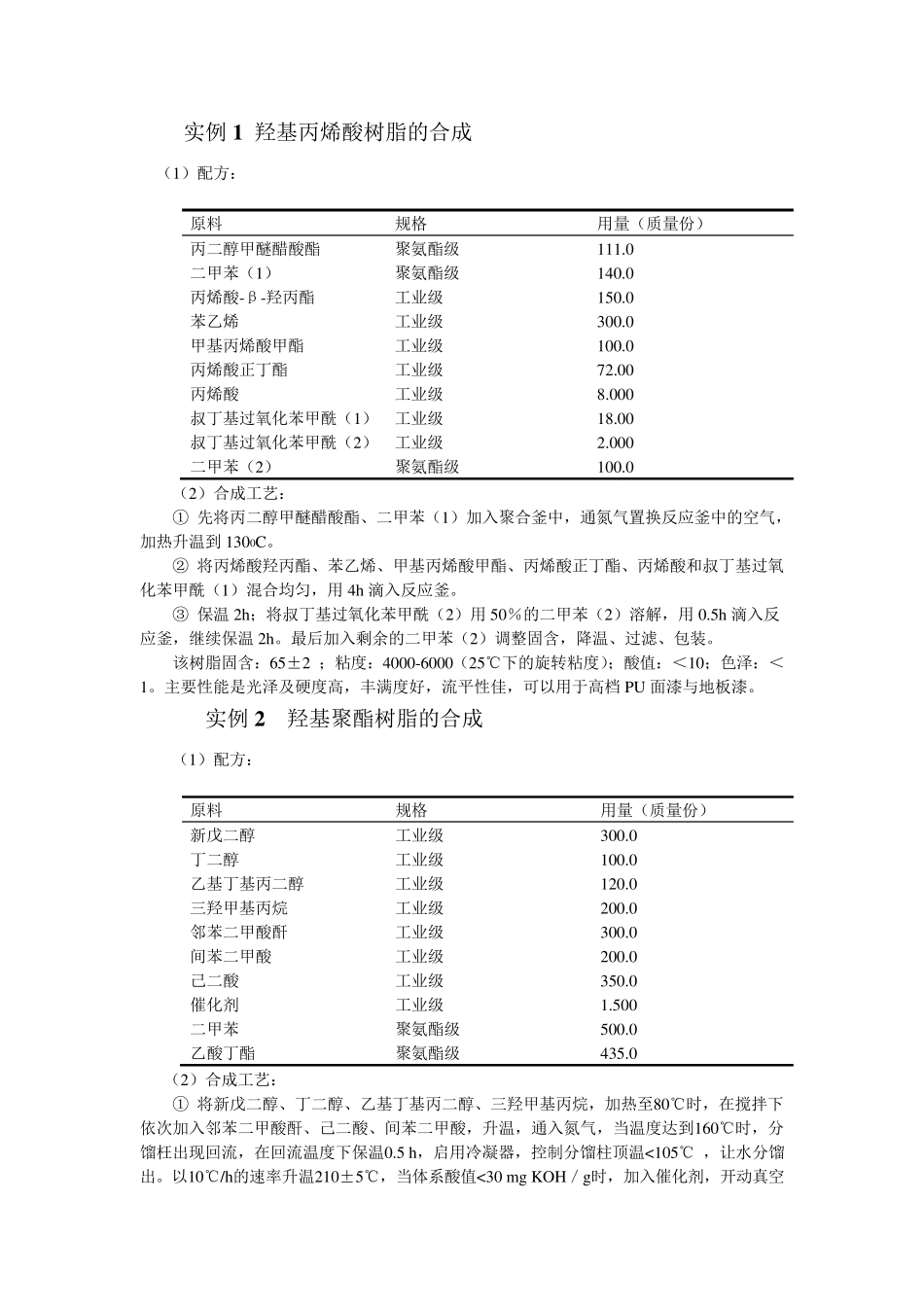

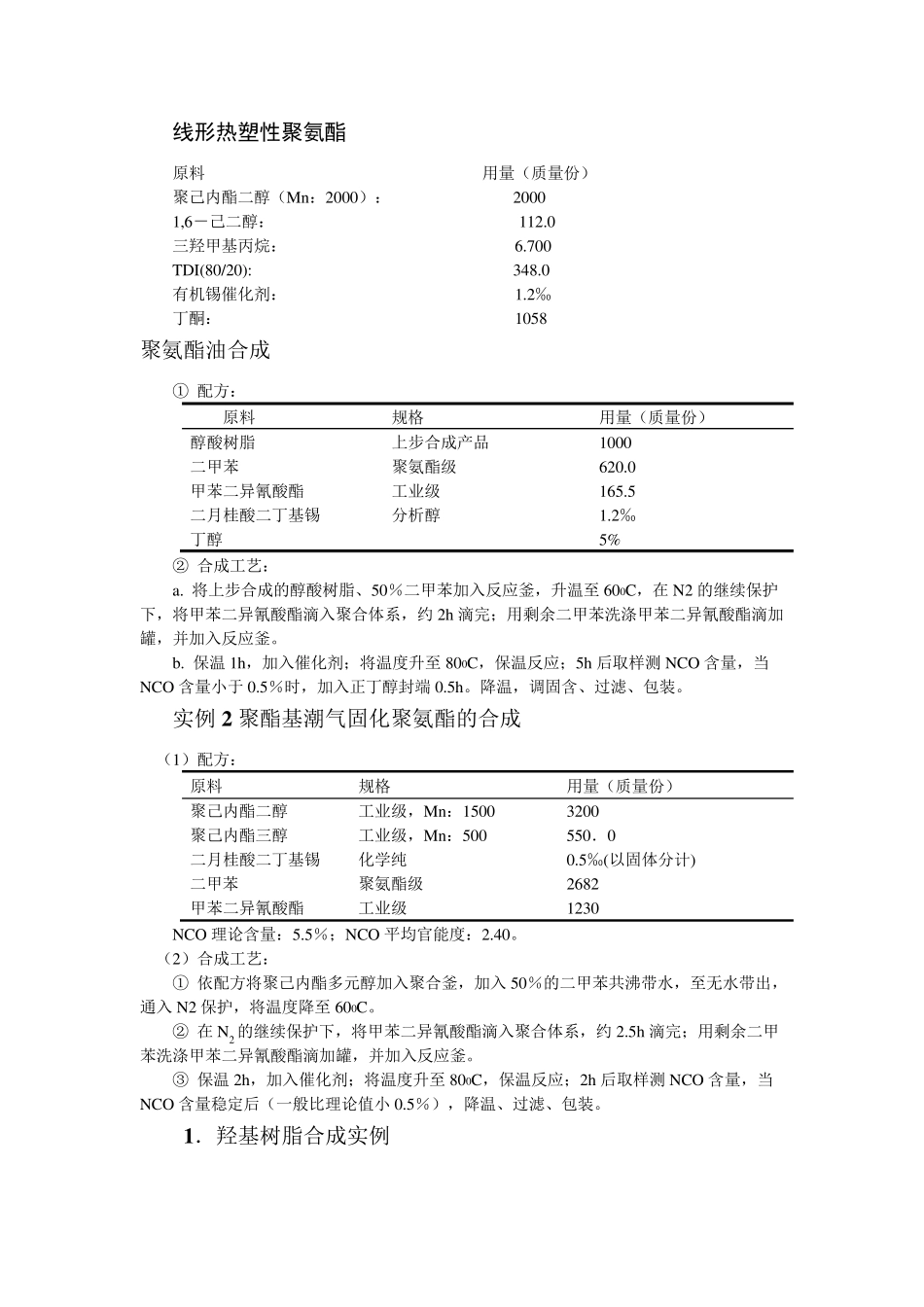

线形热塑性聚氨酯 原料 用量（质量份） 聚己内酯二醇（Mn：2000）： 2000 1,6－己二醇： 112.0 三羟甲基丙烷： 6.700 TDI(80/20): 348.0 有机锡催化剂： 1.2‰ 丁酮： 1058 聚氨酯油合成 ① 配方： 原料 规格 用量（质量份） 醇酸树脂 上步合成产品 1000 二甲苯 聚氨酯级 620.0 甲苯二异氰酸酯 工业级 165.5 二月桂酸二丁基锡 分析醇 1.2‰ 丁醇 5% ② 合成工艺： a. 将上步合成的醇酸树脂、50％二甲苯加入反应釜，升温至 600C，在 N2 的继续保护下，将甲苯二异氰酸酯滴入聚合体系，约 2h 滴完；用剩余二甲苯洗涤甲苯二异氰酸酯滴加罐，并加入反应釜。 b. 保温 1h，加入催化剂；将温度升至 800C，保温反应；5h 后取样测 NCO 含量，当NCO 含量小于 0.5％时，加入正丁醇封端 0.5h。降温，调固含、过滤、包装。 实例 2 聚酯基潮气固化聚氨酯的合成 （1）配方： 原料 规格 用量（质量份） 聚己内酯二醇 工业级，Mn：1500 3200 聚己内酯三醇 工业级，Mn：500 550．0 二月桂酸二丁基锡 化学纯 0.5‰(以固体分计) 二甲苯 聚氨酯级 2682 甲苯二异氰酸酯 工业级 1230 NCO 理论含量：5.5％；NCO 平均官能度：2.40。 （2）合成工艺： ① 依配方将聚己内酯多元醇加入聚合釜，加入 50％的二甲苯共沸带水，至无水带出，通入 N2 保护，将温度降至 600C。 ② 在 N2 的继续保护下，将甲苯二异氰酸酯滴入聚合体系，约 2.5h 滴完；用剩余二甲苯洗涤甲苯二异氰酸酯滴加罐，并加入反应釜。 ③ 保温 2h，加入催化剂；将温度升至 800C，保温反应；2h 后取样测 NCO 含量，当NCO 含量稳定后（一般比理论值小 0.5％），降温、过滤、包装。 1 ．羟基树脂合成实例 实例1 羟基丙烯酸树脂的合成 （1）配方： 原料 规格 用量（质量份） 丙二醇甲醚醋酸酯 聚氨酯级 111.0 二甲苯（1） 聚氨酯级 140.0 丙烯酸-β-羟丙酯 工业级 150.0 苯乙烯 工业级 300.0 甲基丙烯酸甲酯 工业级 100.0 丙烯酸正丁酯 工业级 72.00 丙烯酸 工业级 8.000 叔丁基过氧化苯甲酰（1） 工业级 18.00 叔丁基过氧化苯甲酰（2） 工业级 2.000 二甲苯（2） 聚氨酯级 100.0 （2）合成工艺： ① 先将丙二醇甲醚醋酸酯、二甲苯（1）加入聚合釜中，通氮气置换反应釜中的空气，加热升温到1300C。 ② 将丙烯酸羟丙酯、苯乙烯、甲基丙烯酸甲酯、丙烯酸正丁酯、丙烯酸...
