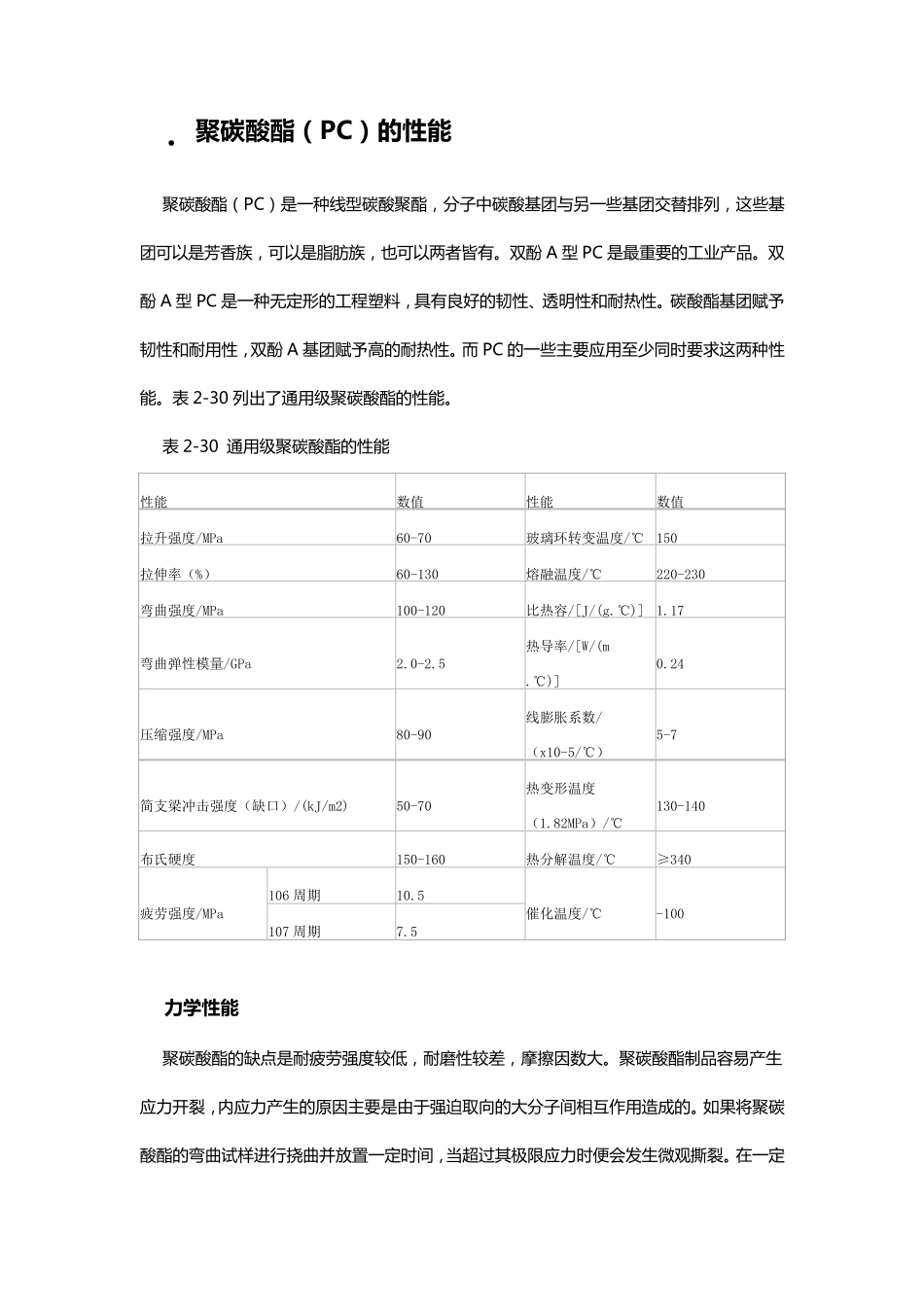

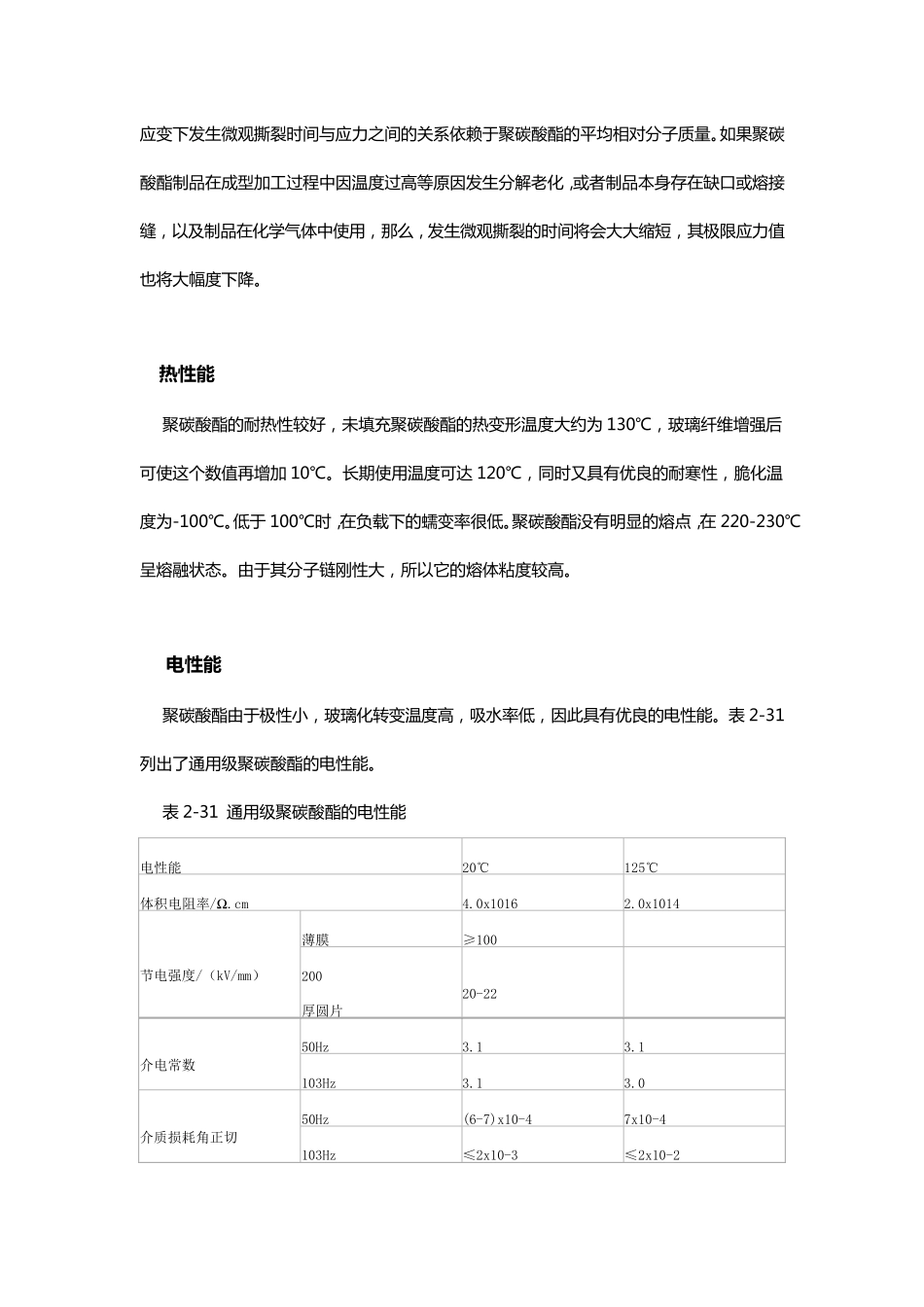

• 聚 碳 酸 酯 （ PC） 的 性 能 聚 碳 酸 酯 （ PC） 是 一 种 线 型 碳 酸 聚 酯 ， 分 子 中 碳 酸 基 团 与 另 一 些 基 团 交 替 排 列 ， 这 些 基团 可 以 是 芳 香 族 ， 可 以 是 脂 肪 族 ， 也 可 以 两 者 皆 有 。 双 酚 A 型 PC 是 最 重 要 的 工 业 产 品 。 双酚 A 型 PC 是 一 种 无 定 形 的 工 程 塑 料 ， 具 有 良 好 的 韧 性 、透明性 和耐热性 。 碳 酸 酯 基 团 赋予韧 性 和耐用性 ， 双 酚 A 基 团 赋予高的 耐热性 。 而 PC 的 一 些 主要 应用至少同时要 求这 两 种 性能。 表 2-30 列 出了通用级聚 碳 酸 酯 的 性 能。 表 2-30 通用级聚 碳 酸 酯 的 性 能 性能 数值 性能 数值 拉升强度/MPa 60-70 玻璃环转变温度/℃ 150 拉伸率（%） 60-130 熔融温度/℃ 220-230 弯曲强度/MPa 100-120 比热容/[J/(g.℃)] 1.17 弯曲弹性模量/GPa 2.0-2.5 热导率/[W/(m .℃)] 0.24 压缩强度/MPa 80-90 线膨胀系数/（x10-5/℃） 5-7 简支梁冲击强度（缺口）/(kJ/m2) 50-70 热变形温度（1.82MPa）/℃ 130-140 布氏硬度 150-160 热分解温度/℃ ≥340 疲劳强度/MPa 106 周期 10.5 催化温度/℃ -100 107 周期 7.5 力学性 能 聚 碳 酸 酯 的 缺点是 耐疲劳强度较低， 耐磨性 较差， 摩擦因数大。 聚 碳 酸 酯 制品 容易产 生应力开裂， 内应力产 生的 原因主要 是 由于强迫取向的 大分 子 间相互作用造成的 。 如果将聚 碳酸 酯 的 弯曲试样进行挠曲并放置一 定 时间， 当超过其极限应力时便会发生微观撕裂。 在一 定应 变 下 发 生 微 观 撕 裂 时 间 与 应 力 之 间 的 关 系 依 赖 于 聚 碳 酸 酯 的 平 均 相 对 分 子 质 量 。如 果 聚 碳酸 酯 制 品 在 成 型 加 工 过 程 中 因 温 度 过 高 等 原 因 发 生 分 解 老 化 ，或 者 制 品 本 身 存 在 缺 口 或 熔 接缝 ， 以 及 制 品 在 化 学 气 体 中 使 用 ， 那 么 ， 发 生 微 观 撕 裂 的 时 间 将 会 大 大 缩 短 ， 其 极 限 应 力 值也 将 大 幅 度 下 降 。 热 性能 聚 碳 酸 酯...
