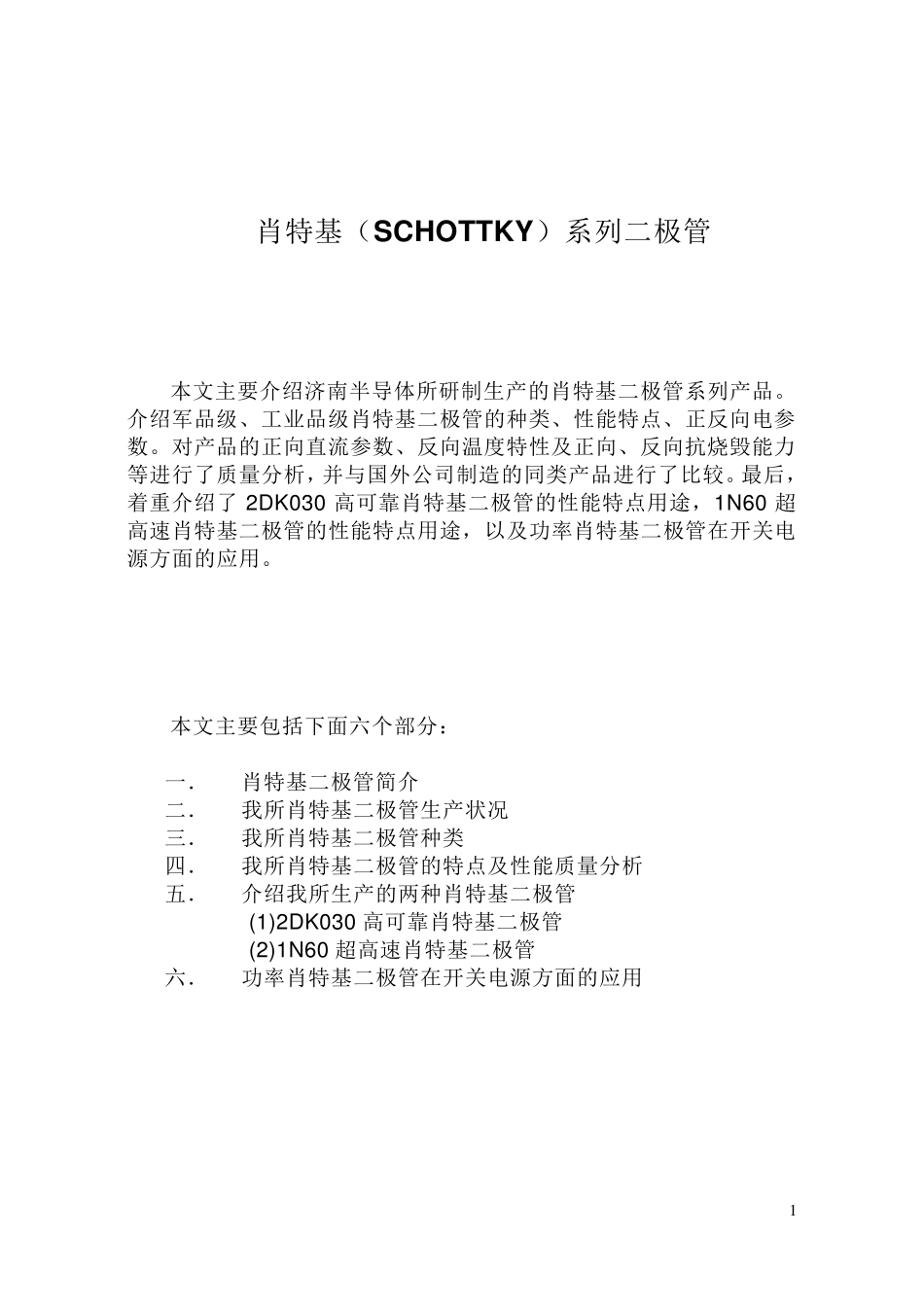

1 肖特基（SCHOTTKY）系列二极管 本文主要介绍济南半导体所研制生产的肖特基二极管系列产品。介绍军品级、工业品级肖特基二极管的种类、性能特点、正反向电参数。对产品的正向直流参数、反向温度特性及正向、反向抗烧毁能力等进行了质量分析，并与国外公司制造的同类产品进行了比较。最后，着重介绍了 2DK030 高可靠肖特基二极管的性能特点用途，1N60 超高速肖特基二极管的性能特点用途，以及功率肖特基二极管在开关电源方面的应用。 本文主要包括下面六个部分： 一． 肖特基二极管简介 二． 我所肖特基二极管生产状况 三． 我所肖特基二极管种类 四． 我所肖特基二极管的特点及性能质量分析 五． 介绍我所生产的两种肖特基二极管 (1)2DK030 高可靠肖特基二极管 (2)1N60 超高速肖特基二极管 六． 功率肖特基二极管在开关电源方面的应用 2 下面只对部分常用的参数加以说明 (1) VF 正向压降 Forward Voltage Drop (2) VFM 最大正向压降 Maximum Forward Voltage Drop (3) VBR 反向击穿电压 Breakdown Voltage (4) VRMS 能承受的反向有效值电压 RMS Input Voltage (5) VRWM 反向峰值工作电压 Working Peak Reverse Voltage (6) VDC 最大直流截止电压 Maximum DC Blocking Voltage (7) Trr 反向恢复时间 Reverse Recovery Time (8) IF(AV) 正向电流 Forward Current (9) IFSM 最大正向浪涌电流 Maximum Forward Surge Current (10) IR 反向电流 Reverse Current (11) TA 环境温度或自由空气温度 Ambient Temperature (12) TJ 工作结温 Operating Junction Temperature (13) TSTG 储存温度 Storage Temperature Range (16) TC 管子壳温 Case Temperature 3 一 ． 肖 特 基 二 极 管 简 介 ： 同 普 通 硅 二 极 管 一 样 ， 肖 特 基 二 极 管 也 是 具 有 单 向 导 电 特 性 的 硅 二 极 管 。不 同 的 是 ， 普 通 二 极 管 的 工 作 是 利 用 半 导 体PN 结 的 单 向 导 电 特 性 ， 而 肖 特 基二 极 管 则 是 利 用 金 属 和 半 导 体 接 触 产 生 的 势 垒 而 起 到 单 向 导 电 作 用 ， 它 是 以 多数 载 流 子 工 作 的 整 流 器 件 ， 因 而 在 开 关 时 没 有 少 数 载 流 子 的 存...
