电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

肖训华:塑胶件内应力产生的原因及PCABS内应力开裂微观分析

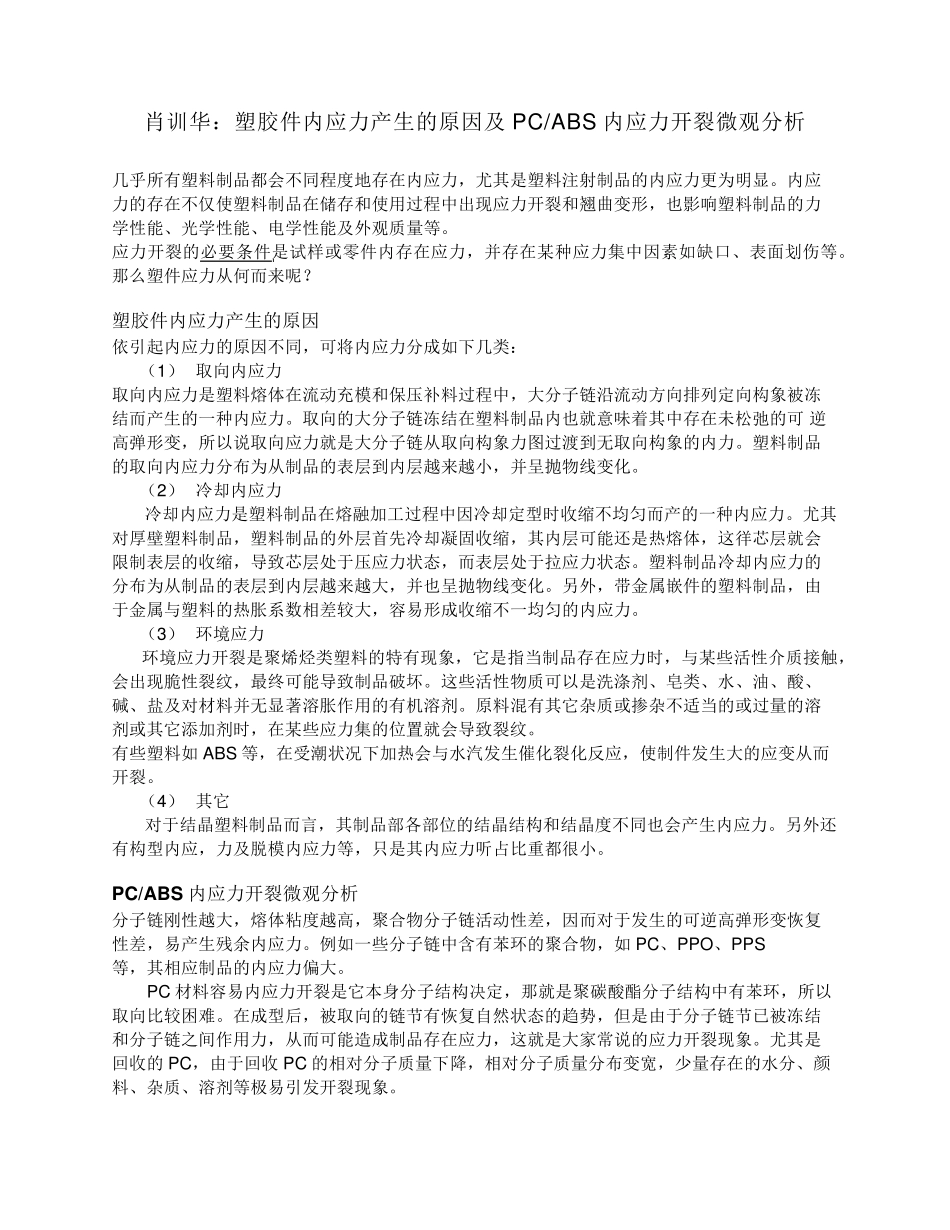

肖训华:塑胶件内应力产生的原因及PCABS内应力开裂微观分析_第1页
1/6

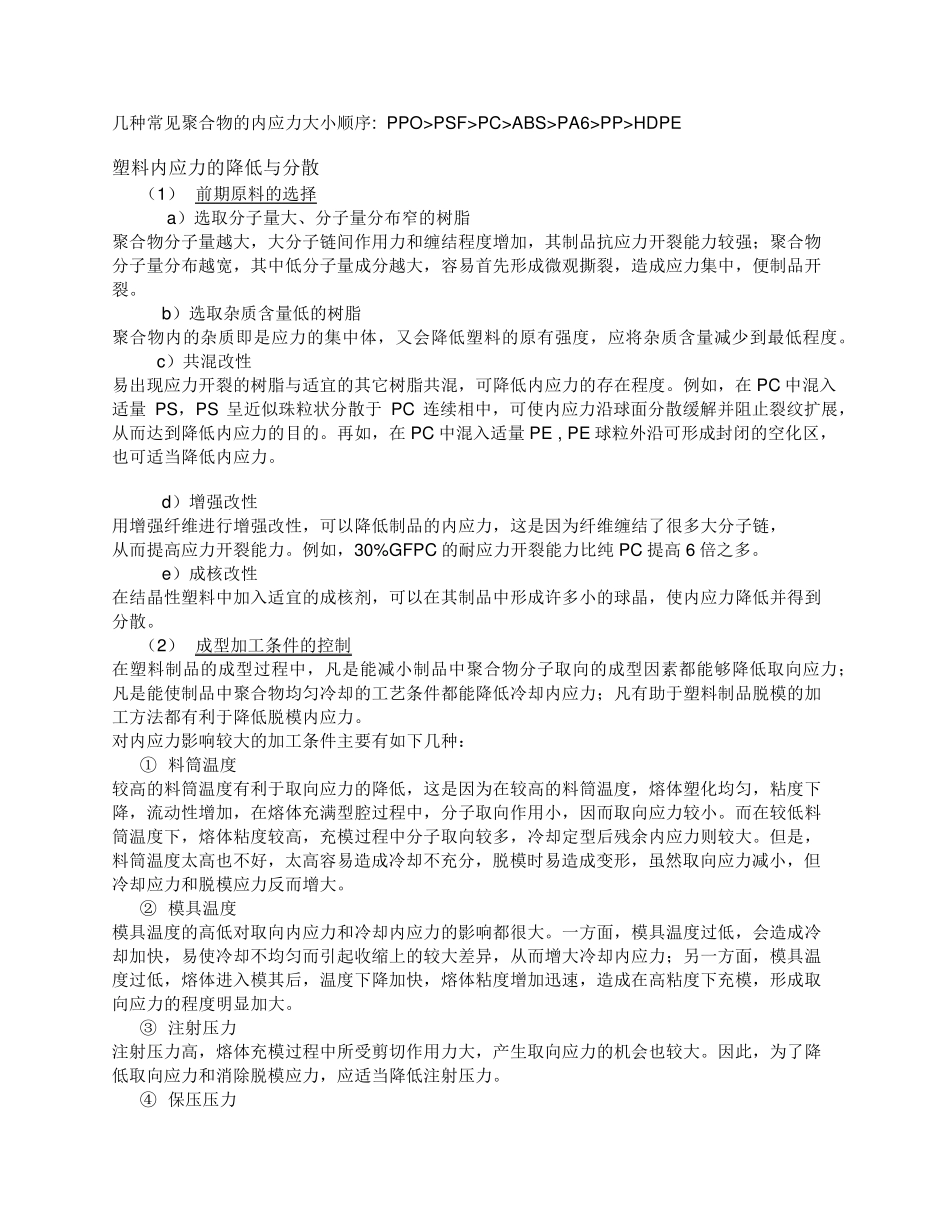

肖训华:塑胶件内应力产生的原因及PCABS内应力开裂微观分析_第2页
2/6

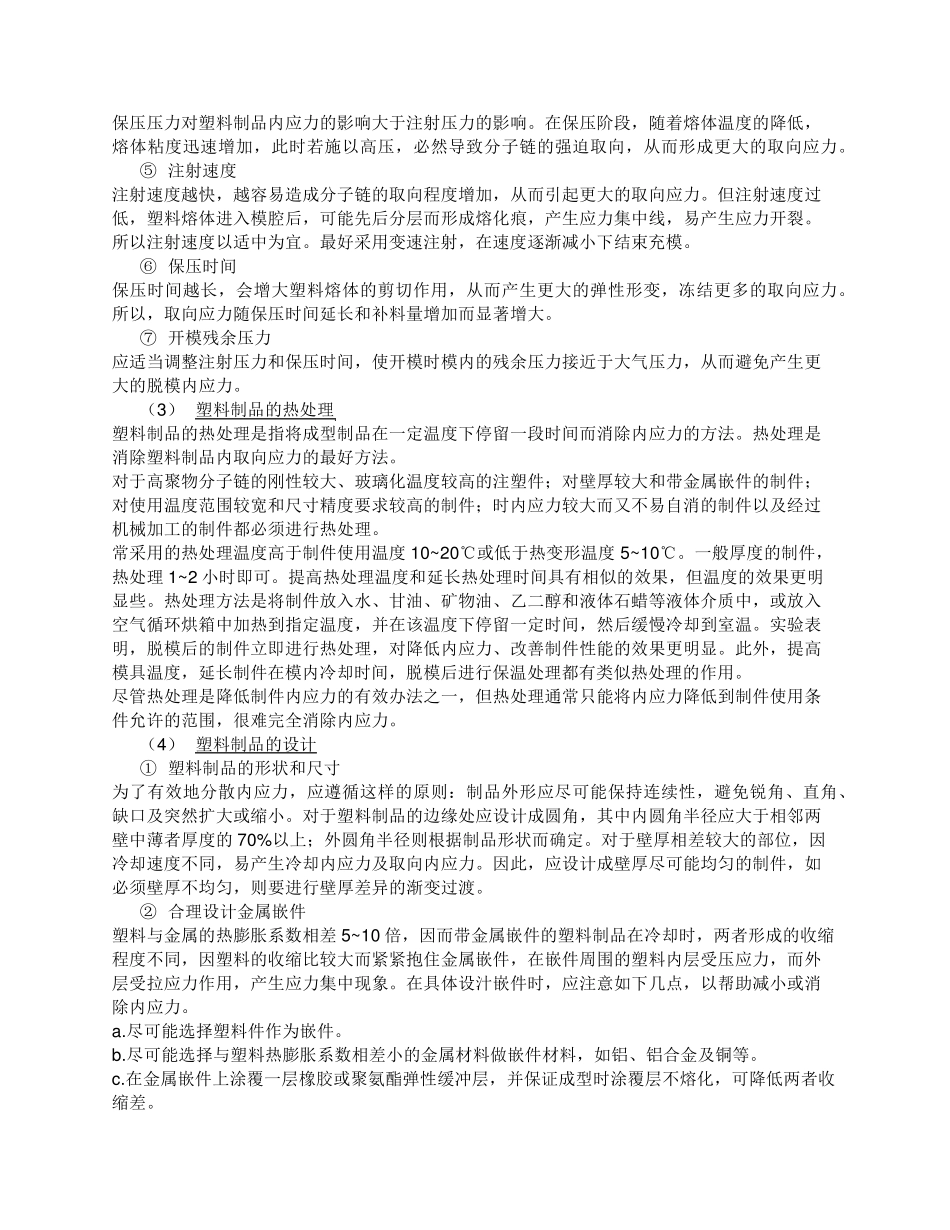

肖训华:塑胶件内应力产生的原因及PCABS内应力开裂微观分析_第3页
3/6
肖训华:塑胶件内应力产生的原因及PC/ABS 内应力开裂微观分析 几乎所有塑料制品都会不同程度地存在内应力,尤其是塑料注射制品的内应力更为明显。内应力的存在不仅使塑料制品在储存和使用过程中出现应力开裂和翘曲变形,也影响塑料制品的力学性能、光学性能、电学性能及外观质量等。 应力开裂的必要条件是试样或零件内存在应力,并存在某种应力集中因素如缺口、表面划伤等。那么塑件应力从何而来呢? 塑胶件内应力产生的原因 依引起内应力的原因不同,可将内应力分成如下几类: (1) 取向内应力 取向内应力是塑料熔体在流动充模和保压补料过程中,大分子链沿流动方向排列定向构象被冻结而产生的一种内应力。取向的大分子链冻结在塑料制品内也就意味着其中存在未松弛的可 逆高弹形变,所以说取向应力就是大分子链从取向构象力图过渡到无取向构象的内力。塑料制品的取向内应力分布为从制品的表层到内层越来越小,并呈抛物线变化。 (2) 冷却内应力 冷却内应力是塑料制品在熔融加工过程中因冷却定型时收缩不均匀而产的一种内应力。尤其 对厚壁塑料制品,塑料制品的外层首先冷却凝固收缩,其内层可能还是热熔体,这徉芯层就会限制表层的收缩,导致芯层处于压应力状态,而表层处于拉应力状态。塑料制品冷却内应力的分布为从制品的表层到内层越来越大,并也呈抛物线变化。另外,带金属嵌件的塑料制品,由于金属与塑料的热胀系数相差较大,容易形成收缩不一均匀的内应力。 (3) 环境应力 环境应力开裂是聚烯烃类塑料的特有现象,它是指当制品存在应力时,与某些活性介质接触,会出现脆性裂纹,最终可能导致制品破坏。这些活性物质可以是洗涤剂、皂类、水、油、酸、碱、盐及对材料并无显著溶胀作用的有机溶剂。原料混有其它杂质或掺杂不适当的或过量的溶剂或其它添加剂时,在某些应力集的位置就会导致裂纹。 有些塑料如 ABS等,在受潮状况下加热会与水汽发生催化裂化反应,使制件发生大的应变从而开裂。 (4) 其它 对于结晶塑料制品而言,其制品部各部位的结晶结构和结晶度不同也会产生内应力。另外还 有构型内应,力及脱模内应力等,只是其内应力听占比重都很小。 PC/ABS 内应力开裂微观分析 分子链刚性越大,熔体粘度越高,聚合物分子链活动性差,因而对于发生的可逆高弹形变恢复性差,易产生残余内应力。例如一些分子链中含有苯环的聚合物,如 PC、PPO、PPS 等,其相应制品的内应力偏大。 PC 材料容易内应力开裂是它本...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

肖训华:塑胶件内应力产生的原因及PCABS内应力开裂微观分析

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
