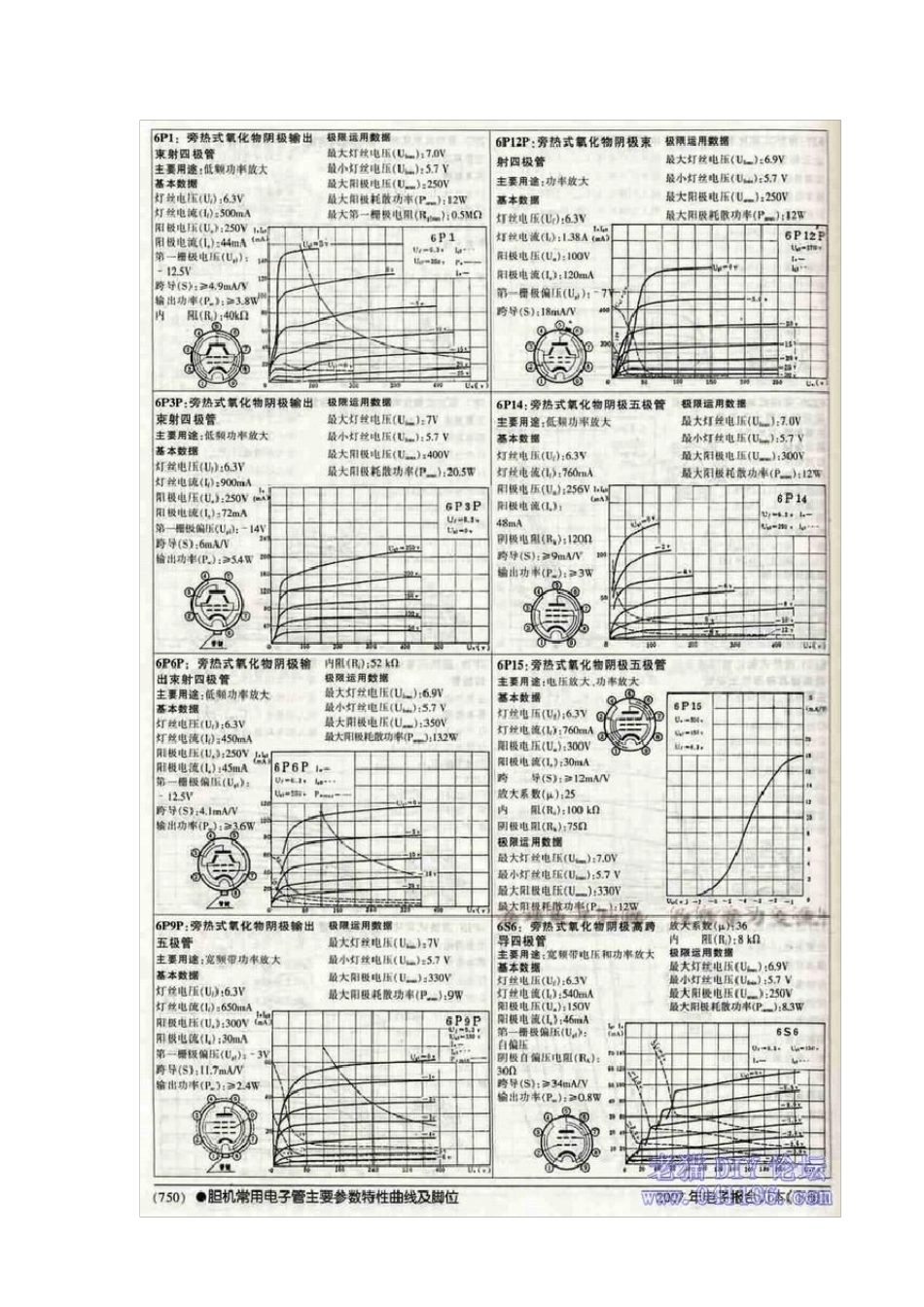

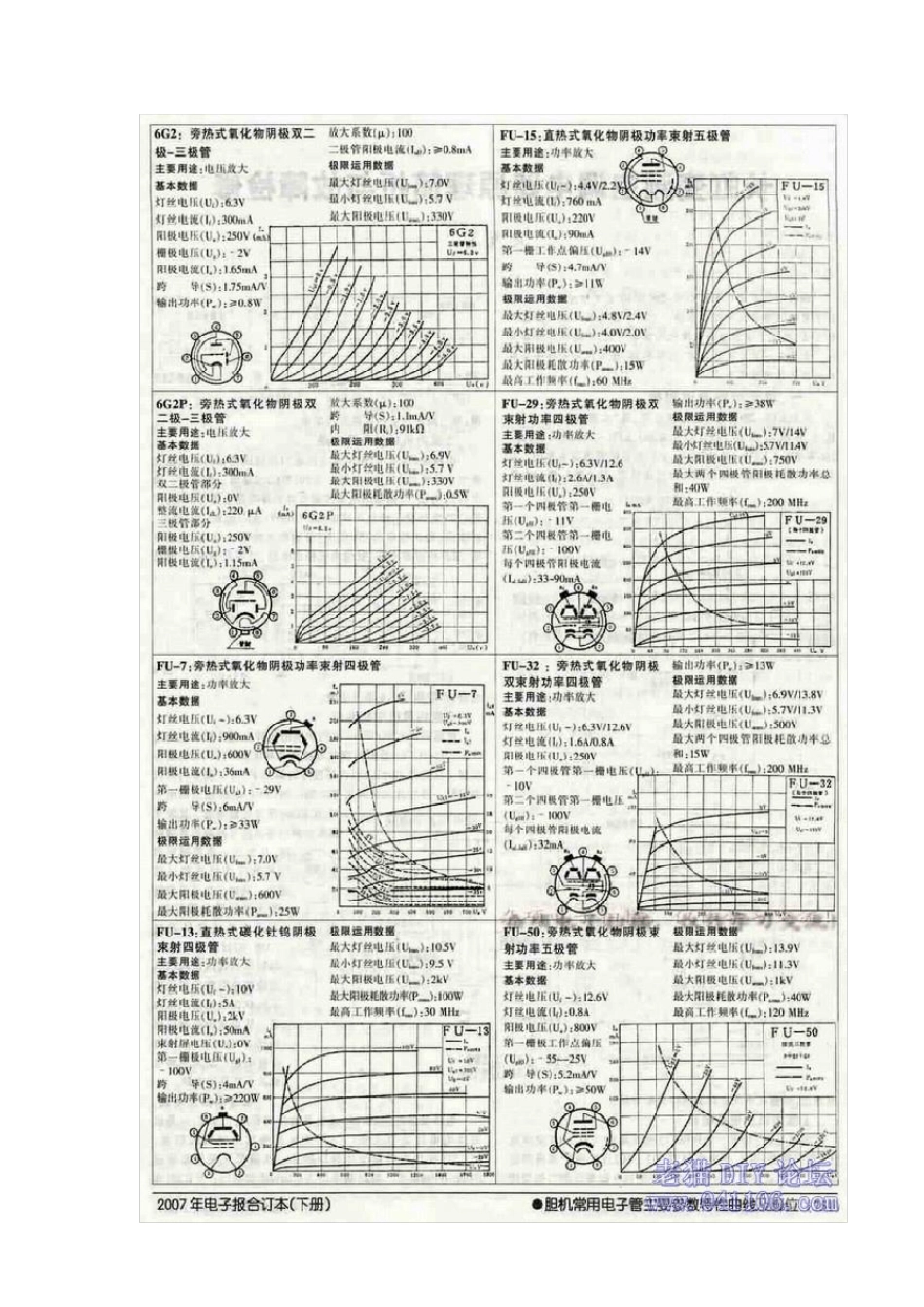

胆机常用电子管主要参数特征曲线及脚位

一）、一般电子管的编号（包括接收放大管、小功率整流管、小型振荡管） 第一部分：表示灯丝电压伏特数的整数部分： 0 表示冷阴极 1 表示灯丝电压为0.7~1.2V 2 表示灯丝电压为2.2~2.5V 3 表示灯丝电压为2.8V 4 表示灯丝电压为4.2V 或4.4V 5 表示灯丝电压为5V 6 表示灯丝电压为6.3V 12 表示灯丝电压为12.6V 灯丝电压在20V 以上时，用实际电压数值表示，例如35 则表示35V。 第二部分：表示电子管类型的字母： D 表示“二极管” H 表示“双二极管” G 表示“双二极三极管” B 表示“双二极五极管” C 表示“三极管” N 表示“双三极管” F 表示“三极五极管” S 表示“四极管” J 表示“锐截止五极管和锐截止束射四极管” K 表示“遥截止五极管” T 表示“双四极管和输出束射四极管” V 表示“二次放射管” P 表示“输出五极管和输出束射四极管” A 表示“变频管” U 表示“三极六极管、三极七极管、三极八极管” L 表示“横向偏转射线管” E 表示“调谐指示管” Z 表示“小功率整流二极管” 第三部分：表示同类型管序号的数字，无特殊意义。 第四部分：表示电子管的外形结构形式的字母 P 表示普通玻璃管 K 表示陶瓷管 J 表示“橡实”管 G 表示外径大于 11 毫米的超小型管 B 表示外径为 8~11 毫米的超小型管 A 表示外径大于 4，小于 8 毫米的超小型管 R 表示外径为 4 毫米和 4 毫米以下的超小型管 S 表示销式管 D 表示盘封管（灯塔管） 无代号的，外径为 19 毫米和 22.5 毫米的小型管，俗称拇指管，例如 6N1、6N2、6N3、6N4、6N6、6N10、6N11 （二）高压、大功率整流二极管和充气整流管以及闸流管的编号 第一部分：表示电子管类型的字母： E 表示真空高压整流二极管 EM 表示真空脉冲整流二极管 EQ 表示充气整流二极管 EG 表示充汞整流二极管 Z表示冷阴极闸流管 ZQ 表示充气闸流管 ZG 表示汞气闸流管 ZQM 表示脉冲充气闸流管 H 表示汞整流管（液体汞阴极） Y 表示引燃管 第二部分：表示同类型管序号的数字。 第三部分：没有代号（用破折号“—”表示）。对收信、放大管结构形状的小功率整流管、小功率闸流管和冷阴极闸流管，它的第三部分为表示结构形式的字母（类同一般电子管中的第四部分）。 第四部分：以分数形式表示，其分子表示该管的电流平均值的安培数（脉冲电子管以脉冲电流的数值表示）；分母表示反向电压峰值的千伏...
