背栓式外墙干挂石材幕墙施工及施工方法和技术措施

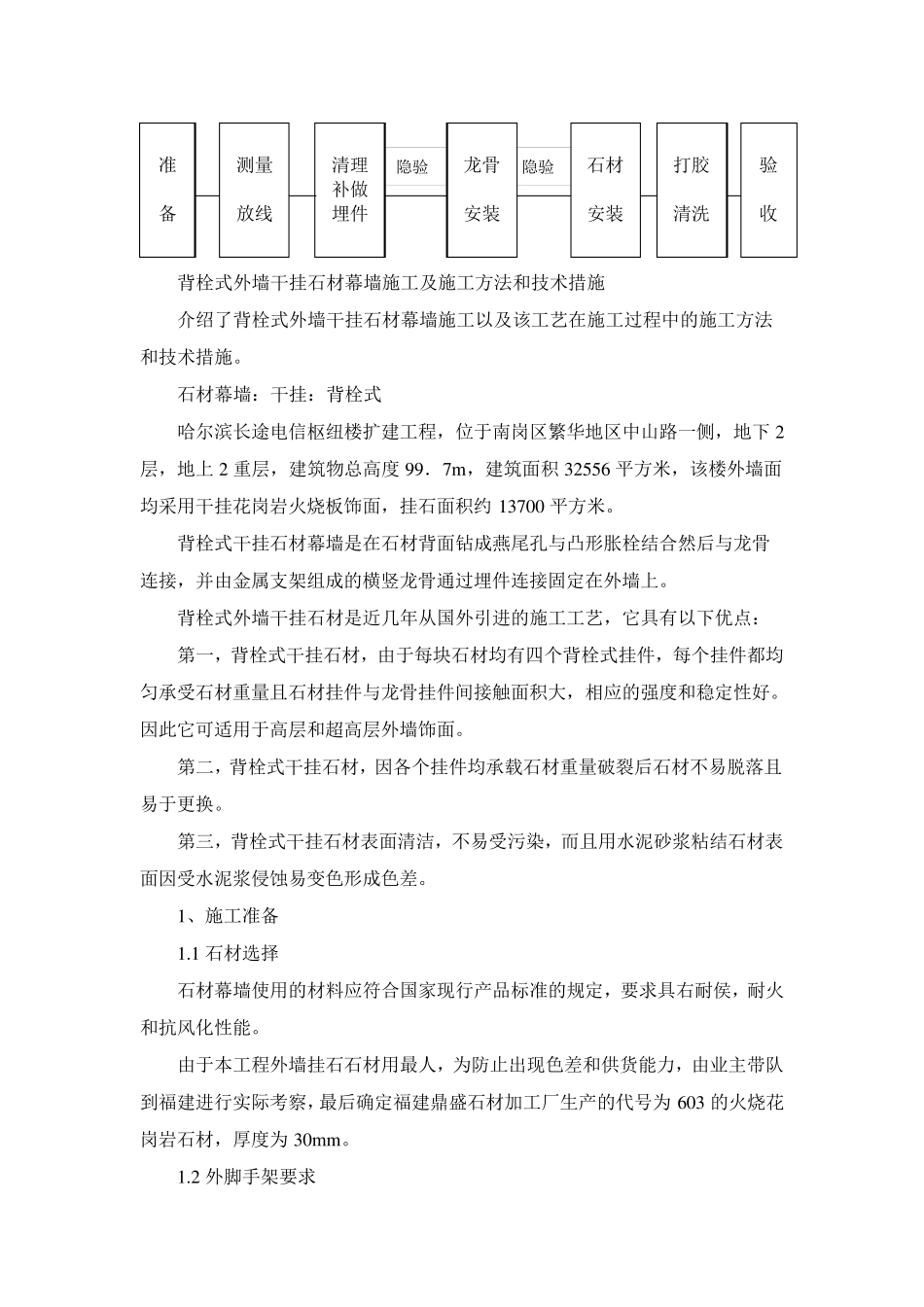

背栓式外墙干挂石材幕墙施工及施工方法和技术措施_第1页
1/12

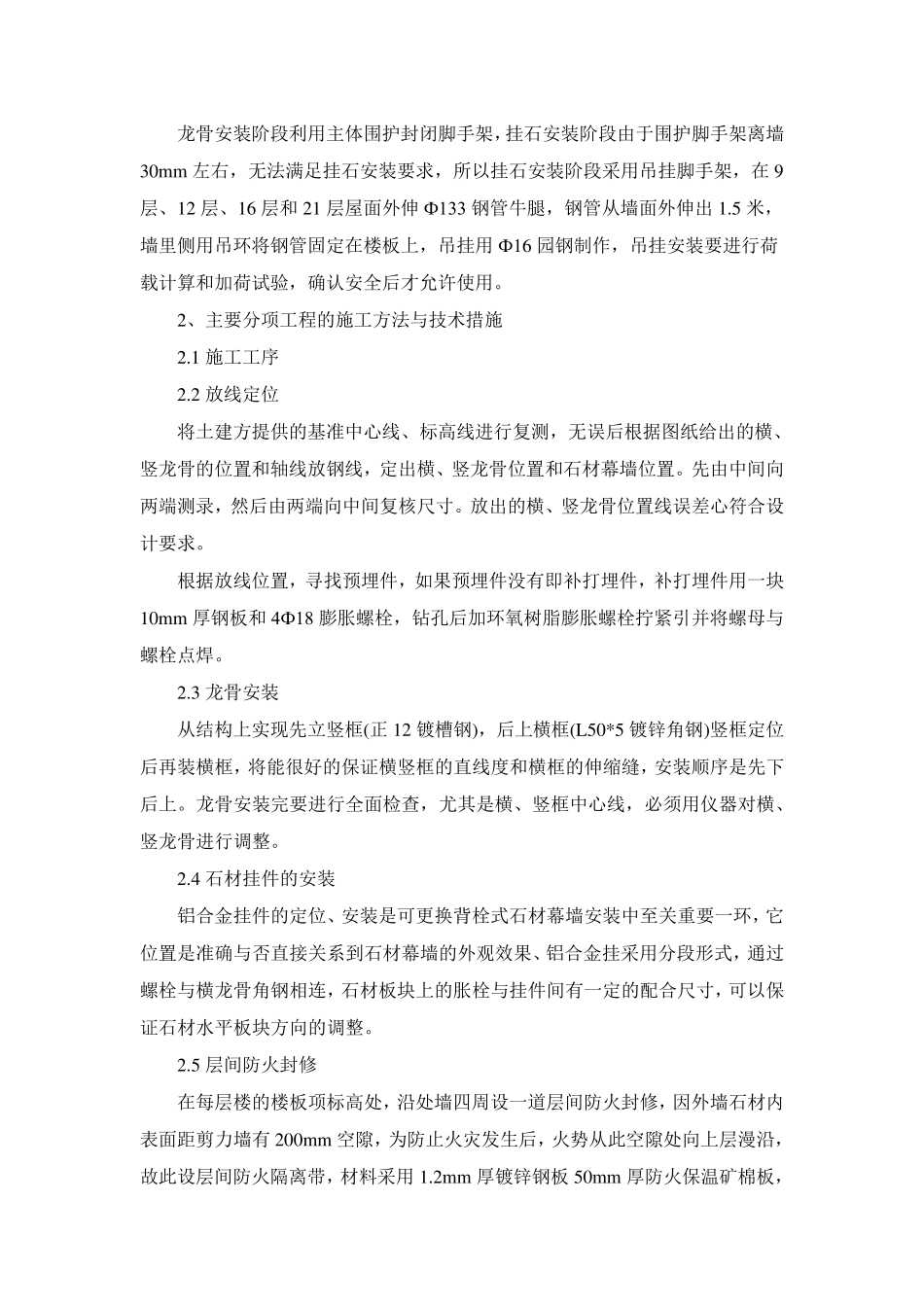

背栓式外墙干挂石材幕墙施工及施工方法和技术措施_第2页
2/12

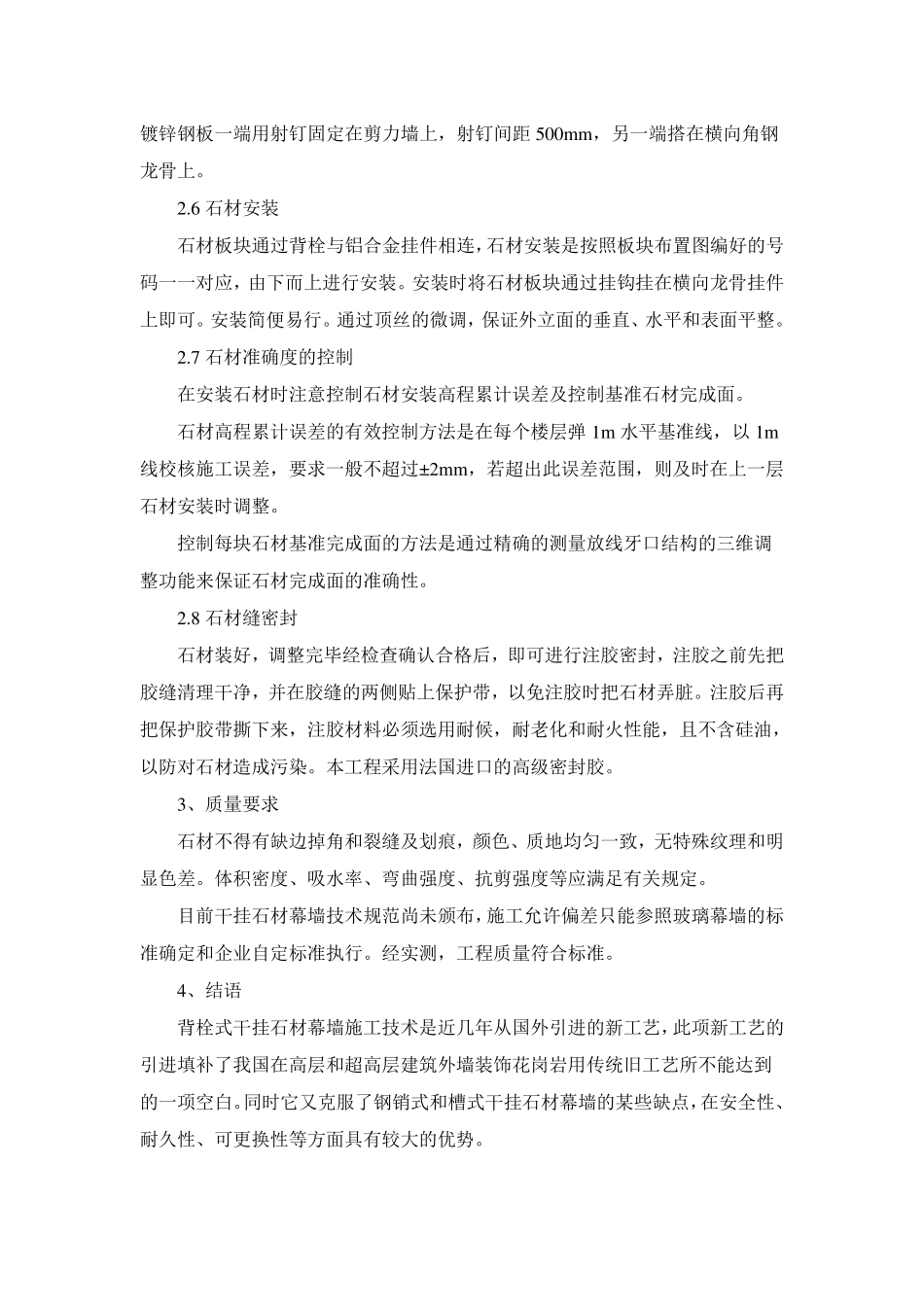

背栓式外墙干挂石材幕墙施工及施工方法和技术措施_第3页
3/12
背栓式外墙干挂石材幕墙施工及施工方法和技术措施 介绍了背栓式外墙干挂石材幕墙施工以及该工艺在施工过程中的施工方法和技术措施。 石材幕墙:干挂:背栓式 哈尔滨长途电信枢纽楼扩建工程,位于南岗区繁华地区中山路一侧,地下 2层,地上 2 重层,建筑物总高度 99.7m ,建筑面积 32556 平方米,该楼外墙面均采用干挂花岗岩火烧板饰面,挂石面积约 13700 平方米。 背栓式干挂石材幕墙是在石材背面钻成燕尾孔与凸形胀栓结合然后与龙骨连接,并由金属支架组成的横竖龙骨通过埋件连接固定在外墙上。 背栓式外墙干挂石材是近几年从国外引进的施工工艺,它具有以下优点: 第一,背栓式干挂石材,由于每块石材均有四个背栓式挂件,每个挂件都均匀承受石材重量且石材挂件与龙骨挂件间接触面积大,相应的强度和稳定性好。因此它可适用于高层和超高层外墙饰面。 第二,背栓式干挂石材,因各个挂件均承载石材重量破裂后石材不易脱落且易于更换。 第三,背栓式干挂石材表面清洁,不易受污染,而且用水泥砂浆粘结石材表面因受水泥浆侵蚀易变色形成色差。 1、施工准备 1.1 石材选择 石材幕墙使用的材料应符合国家现行产品标准的规定,要求具右耐侯,耐火和抗风化性能。 由于本工程外墙挂石石材用最人,为防止出现色差和供货能力,由业主带队到福建进行实际考察,最后确定福建鼎盛石材加工厂生产的代号为 603 的火烧花岗岩石材,厚度为 30m m 。 1.2 外脚手架要求 隐验 隐验 准 备 测量 放线 清理 补做 埋件 龙骨 安装 石材 安装 打胶 清洗 验 收 龙骨安装阶段利用主体围护封闭脚手架,挂石安装阶段由于围护脚手架离墙30m m 左右,无法满足挂石安装要求,所以挂石安装阶段采用吊挂脚手架,在9层、12 层、16 层和 21 层屋面外伸 Ф 133 钢管牛腿,钢管从墙面外伸出 1.5 米,墙里侧用吊环将钢管固定在楼板上,吊挂用Ф 16 园钢制作,吊挂安装要进行荷载计算和加荷试验,确认安全后才允许使用。 2、主要分项工程的施工方法与技术措施 2.1 施工工序 2.2 放线定位 将土建方提供的基准中心线、标高线进行复测,无误后根据图纸给出的横、竖龙骨的位置和轴线放钢线,定出横、竖龙骨位置和石材幕墙位置。先由中间向两端测录,然后由两端向中间复核尺寸。放出的横、竖龙骨位置线误差心符合设计要求。 根据放线位置,寻找预埋件,如果预埋件没有即补打埋件,补打埋件用一块10m m 厚钢板和 4Ф 18 ...
