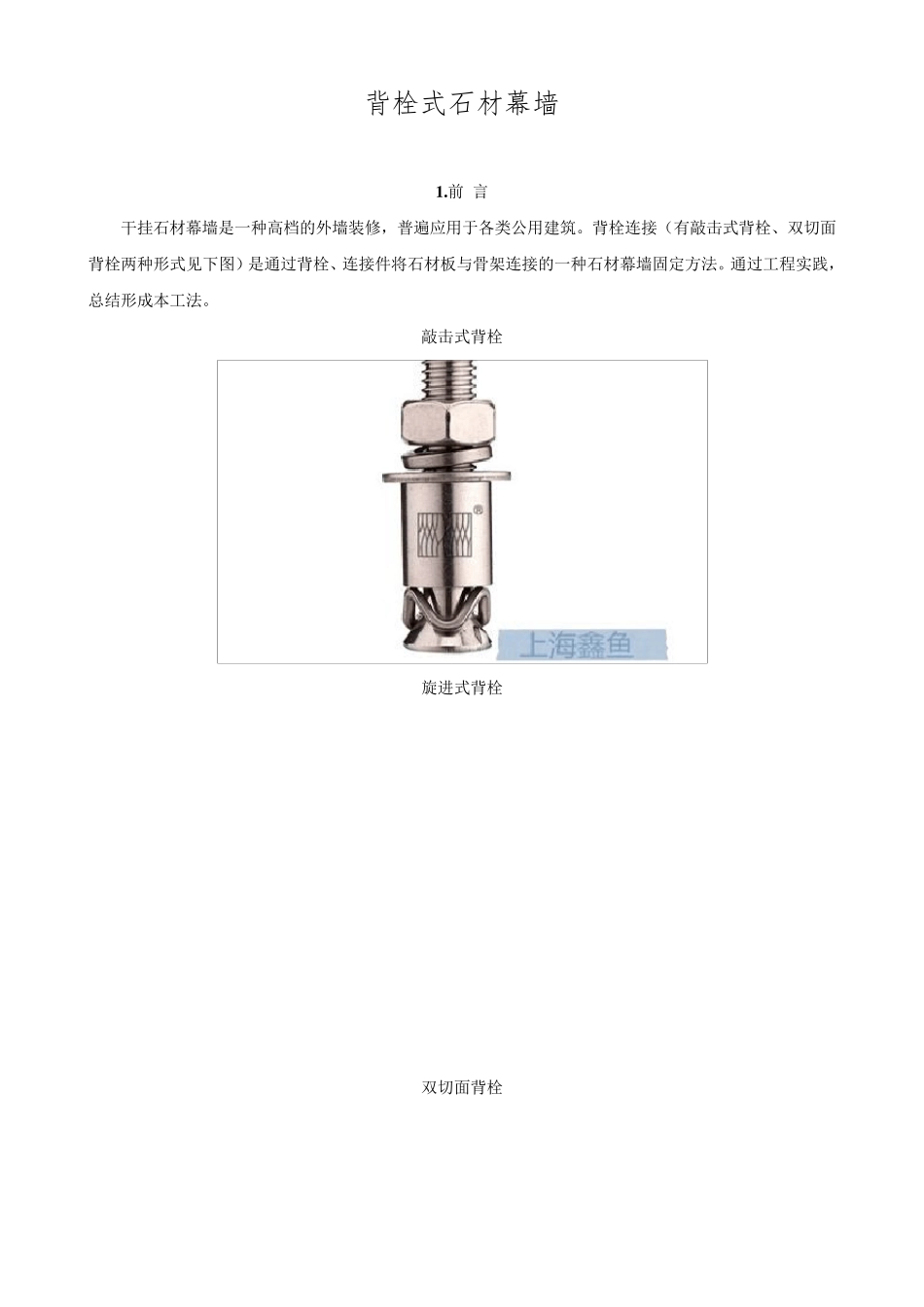

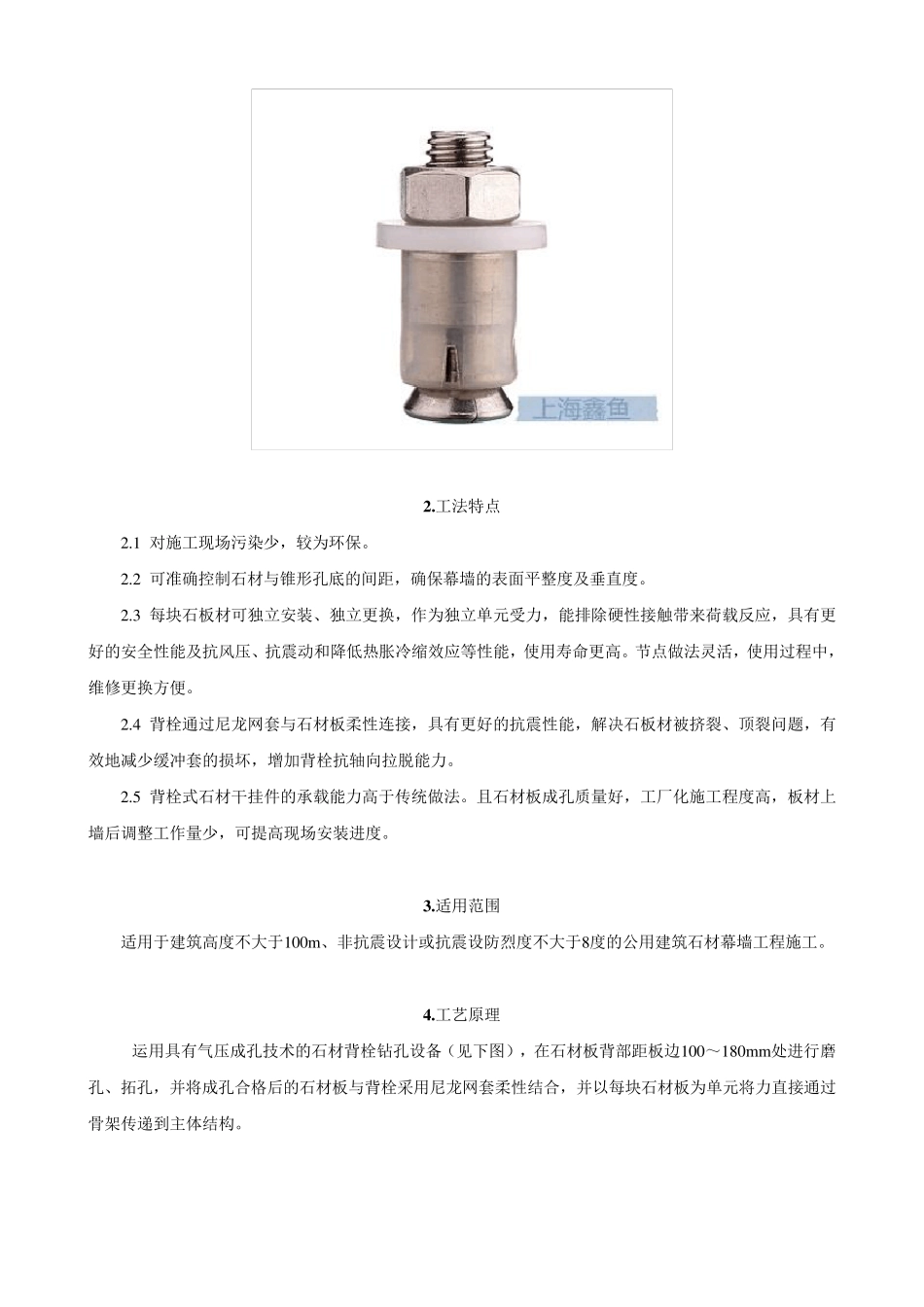

背栓式石材幕墙 1 .前 言 干挂石材幕墙是一种高档的外墙装修,普遍应用于各类公用建筑。背栓连接(有敲击式背栓、双切面背栓两种形式见下图)是通过背栓、连接件将石材板与骨架连接的一种石材幕墙固定方法。通过工程实践,总结形成本工法。 敲击式背栓 旋进式背栓 双切面背栓 2 .工法特点 2.1 对施工现场污染少,较为环保。 2.2 可准确控制石材与锥形孔底的间距,确保幕墙的表面平整度及垂直度。 2.3 每块石板材可独立安装、独立更换,作为独立单元受力,能排除硬性接触带来荷载反应,具有更好的安全性能及抗风压、抗震动和降低热胀冷缩效应等性能,使用寿命更高。节点做法灵活,使用过程中,维修更换方便。 2.4 背栓通过尼龙网套与石材板柔性连接,具有更好的抗震性能,解决石板材被挤裂、顶裂问题,有效地减少缓冲套的损坏,增加背栓抗轴向拉脱能力。 2.5 背栓式石材干挂件的承载能力高于传统做法。且石材板成孔质量好,工厂化施工程度高,板材上墙后调整工作量少,可提高现场安装进度。 3 .适用范围 适用于建筑高度不大于100m 、非抗震设计或抗震设防烈度不大于8度的公用建筑石材幕墙工程施工。 4 .工艺原理 运用具有气压成孔技术的石材背栓钻孔设备(见下图),在石材板背部距板边100~180m m 处进行磨孔、拓孔,并将成孔合格后的石材板与背栓采用尼龙网套柔性结合,并以每块石材板为单元将力直接通过骨架传递到主体结构。 敲击式烧结钻头 双切面背栓钻头 5 .施工工艺流程及操作要点 5.1 工艺流程 5 .2 操作要点 5 .2 .1 施工前准备:预埋件位置、牢固性检查,当预埋件偏差超出相关要求时,应有合理的预埋件修补和弥补方案,并根据方案进行处理,直至满足要求。骨架安装前进行石材幕墙的“四性—风压变形性能、雨水渗漏性能、空气渗透性能(有热工性能要求时做)、平面内变形性能”试验。 5 .2 .2 测量放线:根据主体结构的基准轴线和水准点进行准确定位,对照幕墙施工图将转角位置、轴线位置、变高截面位进行复核检查,确保放线准确。测量时应控制分配测量误差,不能使误差积累。测量放线应在风力不大于4 级的情况下进行,并要采取避风措施。 5 .2 .3 金属骨架加工、安装 测 量 放 线 现 场 排 号 装 配 组 件 石材板加工、成孔 金 属 骨 架 加 工 金 属 骨 架 安 装 刷 防 锈 漆 隐 蔽 验 收 铝 合 金 连 接 件安 装 石 材 板 安 装 石 材...
