胜利VC77过程万用表说明书_中文(0.0)

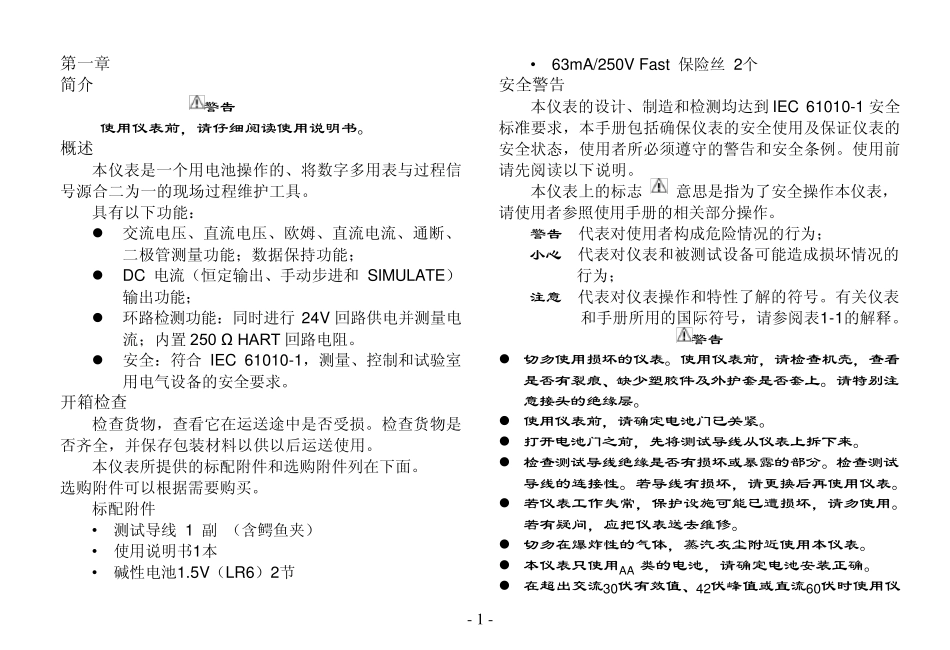

胜利VC77过程万用表说明书_中文(0.0)_第1页
1/20

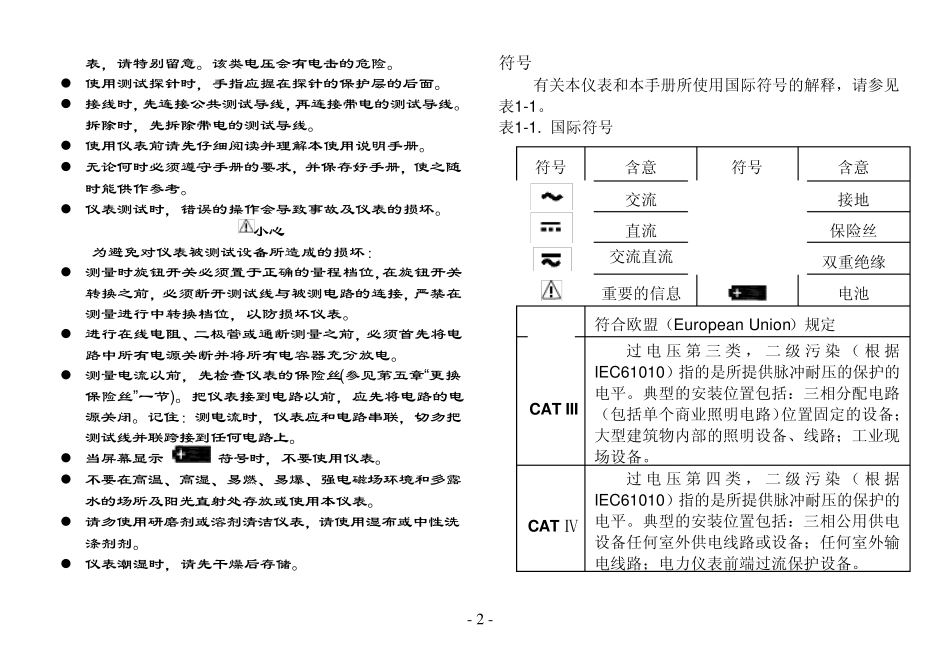

胜利VC77过程万用表说明书_中文(0.0)_第2页
2/20

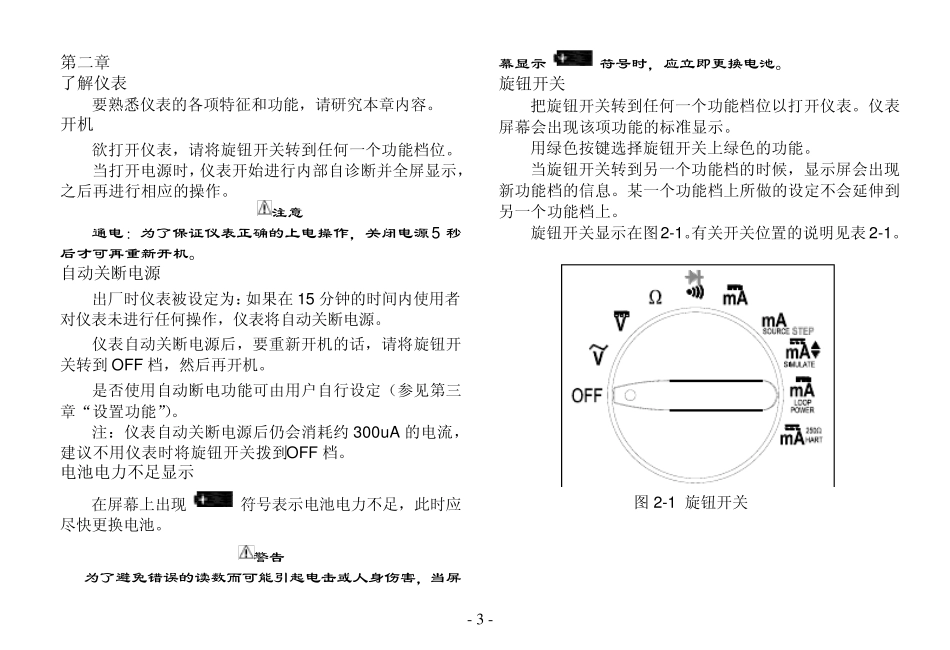

胜利VC77过程万用表说明书_中文(0.0)_第3页
3/20
- 1 - 第一章 简介 警告 使用仪表前,请仔细阅读使用说明书。 概述 本仪表是一个用电池操作的、将数字多用表与过程信号源合二为一的现场过程维护工具。 具有以下功能:  交流电压、直流电压、欧姆、直流电流、通断、二极管测量功能;数据保持功能;  DC 电流(恒定输出、手动步进和 SIMULATE)输出功能;  环路检测功能:同时进行 24V 回路供电并测量电流;内置 250 Ω HART 回路电阻。  安全:符合 IEC 61010-1,测量、控制和试验室用电气设备的安全要求。 开箱检查 检查货物,查看它在运送途中是否受损。检查货物是否齐全,并保存包装材料以供以后运送使用。 本仪表所提供的标配附件和选购附件列在下面。选购附件可以根据需要购买。 标配附件 • 测试导线 1 副 (含鳄鱼夹) • 使用说明书1本 • 碱性电池1.5V(LR6)2节 • 63mA/250V Fast 保险丝 2个 安全警告 本仪表的设计、制造和检测均达到 IEC 61010-1 安全标准要求,本手册包括确保仪表的安全使用及保证仪表的安全状态,使用者所必须遵守的警告和安全条例。使用前请先阅读以下说明。 本仪表上的标志 意思是指为了安全操作本仪表,请使用者参照使用手册的相关部分操作。 警告 代表对使用者构成危险情况的行为; 小心 代表对仪表和被测试设备可能造成损坏情况的行为; 注意 代表对仪表操作和特性了解的符号。有关仪表和手册所用的国际符号,请参阅表1-1的解释。 警告  切勿使用损坏的仪表。使用仪表前,请检查机壳,查看是否有裂痕、缺少塑胶件及外护套是否套上。请特别注意接头的绝缘层。  使用仪表前,请确定电池门已关紧。  打开电池门之前,先将测试导线从仪表上拆下来。  检查测试导线绝缘是否有损坏或暴露的部分。检查测试导线的连接性。若导线有损坏,请更换后再使用仪表。  若仪表工作失常,保护设施可能已遭损坏,请勿使用。若有疑问,应把仪表送去维修。  切勿在爆炸性的气体,蒸汽灰尘附近使用本仪表。  本仪表只使用AA 类的电池,请确定电池安装正确。  在超出交流30伏有效值、42伏峰值或直流60伏时使用仪- 2 - 表,请特别留意。该类电压会有电击的危险。  使用测试探针时,手指应握在探针的保护层的后面。  接线时,先连接公共测试导线,再连接带电的测试导线。拆除时,先拆除带电的测试导线。  使用仪表前请先仔细阅读并理解本使用说明手册。  无论...
