胶合模板的技术标准与进场验收规范

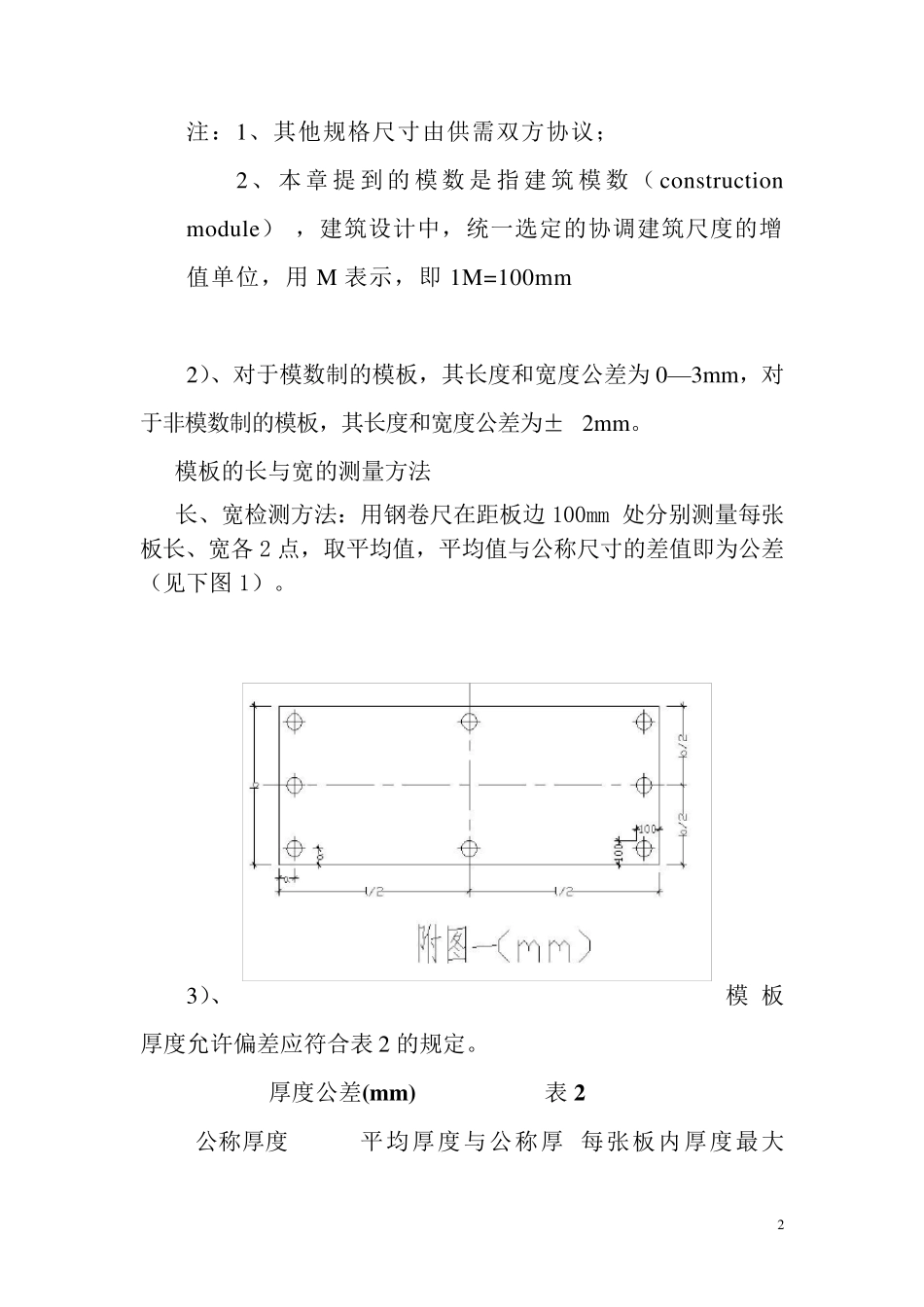

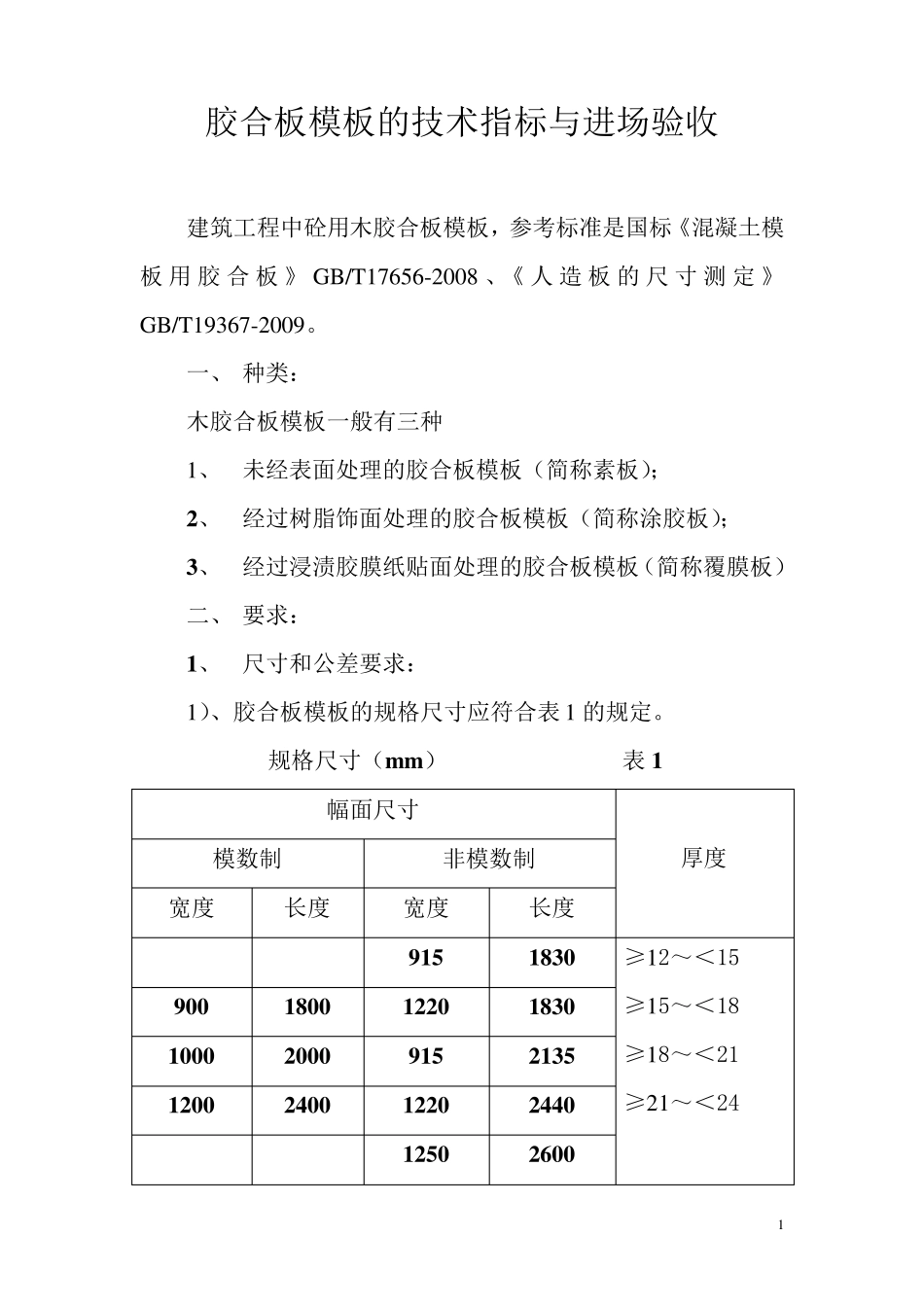

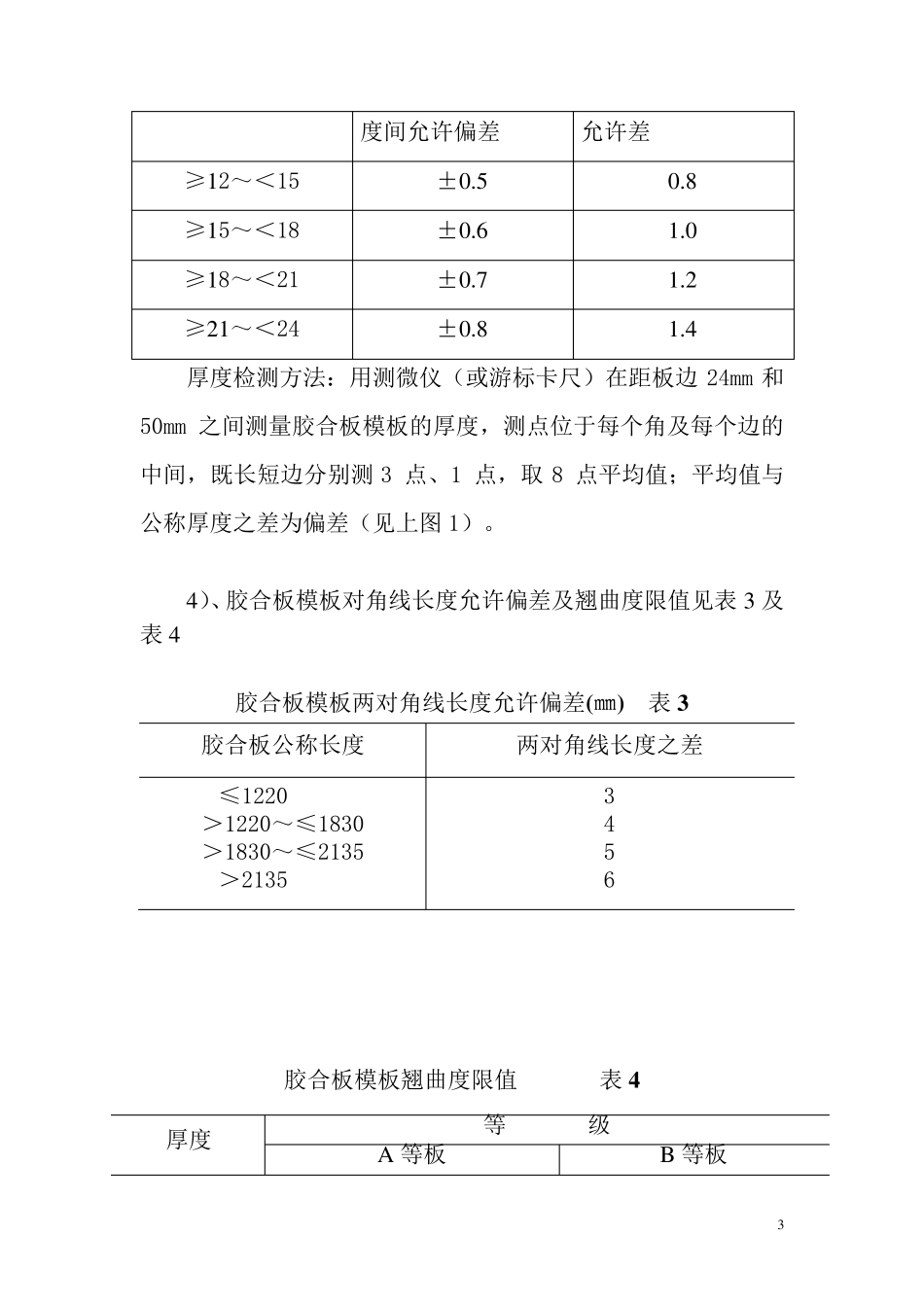

1 胶合板模板的技术指标与进场验收 建筑工程中砼用木胶合板模板，参考标准是国标《混凝土模板用胶合板》GB/T17656-2008 、《人造板的尺寸测定》GB/T19367-2009。 一、 种类： 木胶合板模板一般有三种 1、 未经表面处理的胶合板模板（简称素板）； 2、 经过树脂饰面处理的胶合板模板（简称涂胶板）； 3、 经过浸渍胶膜纸贴面处理的胶合板模板（简称覆膜板） 二、 要求： 1、 尺寸和公差要求： 1）、胶合板模板的规格尺寸应符合表1 的规定。 规格尺寸（m m ） 表1 幅面尺寸 厚度 模数制 非模数制 宽度 长度 宽度 长度 915 1830 ≥12～＜15 ≥15～＜18 ≥18～＜21 ≥21～＜24 900 1800 1220 1830 1000 2000 915 2135 1200 2400 1220 2440 1250 2600 2 注：1、其他规格尺寸由供需双方协议； 2、本章提到的模数是指建筑模数（constru ction modu le） ，建筑设计中，统一选定的协调建筑尺度的增值单位，用M 表示，即1M=100mm 2）、对于模数制的模板，其长度和宽度公差为0—3mm，对于非模数制的模板，其长度和宽度公差为± 2mm。 模板的长与宽的测量方法 长、宽检测方法：用钢卷尺在距板边 100mm 处分别测量每张板长、宽各 2 点，取平均值，平均值与公称尺寸的差值即为公差（见下图 1）。 3）、模板厚度允许偏差应符合表2 的规定。 厚度公差(m m ) 表2 公称厚度 平均厚度与公称厚 每张板内厚度最大 3 度间允许偏差 允许差 ≥12～＜15 ±0.5 0.8 ≥15～＜18 ±0.6 1.0 ≥18～＜21 ±0.7 1.2 ≥21～＜24 ±0.8 1.4 厚度检测方法：用测微仪（或游标卡尺）在距板边 24mm 和50mm 之间测量胶合板模板的厚度，测点位于每个角及每个边的中间，既长短边分别测 3 点、1 点，取 8 点平均值；平均值与公称厚度之差为偏差（见上图 1）。 4）、胶合板模板对角线长度允许偏差及翘曲度限值见表 3 及表 4 胶合板模板两对角线长度允许偏差(㎜) 表 3 胶合板公称长度 两对角线长度之差 ≤1220 ＞1220～≤1830 ＞1830～≤2135 ＞2135 3 4 5 6 胶合板模板翘曲度限值 表 4 厚度 等 级 A 等板 B 等板 4 12 ㎜以上 不得超过0.5% 不得超过1% 注：翘曲度以胶合板模板对角线最大弦高与对角线长度之比来表示。 ①对角线差检测方法：用钢卷尺测量两对角线之差。 ②翘曲度检测方法：用钢直尺量对角线长度，并用楔形塞尺（或钢卷尺）量钢直尺...
