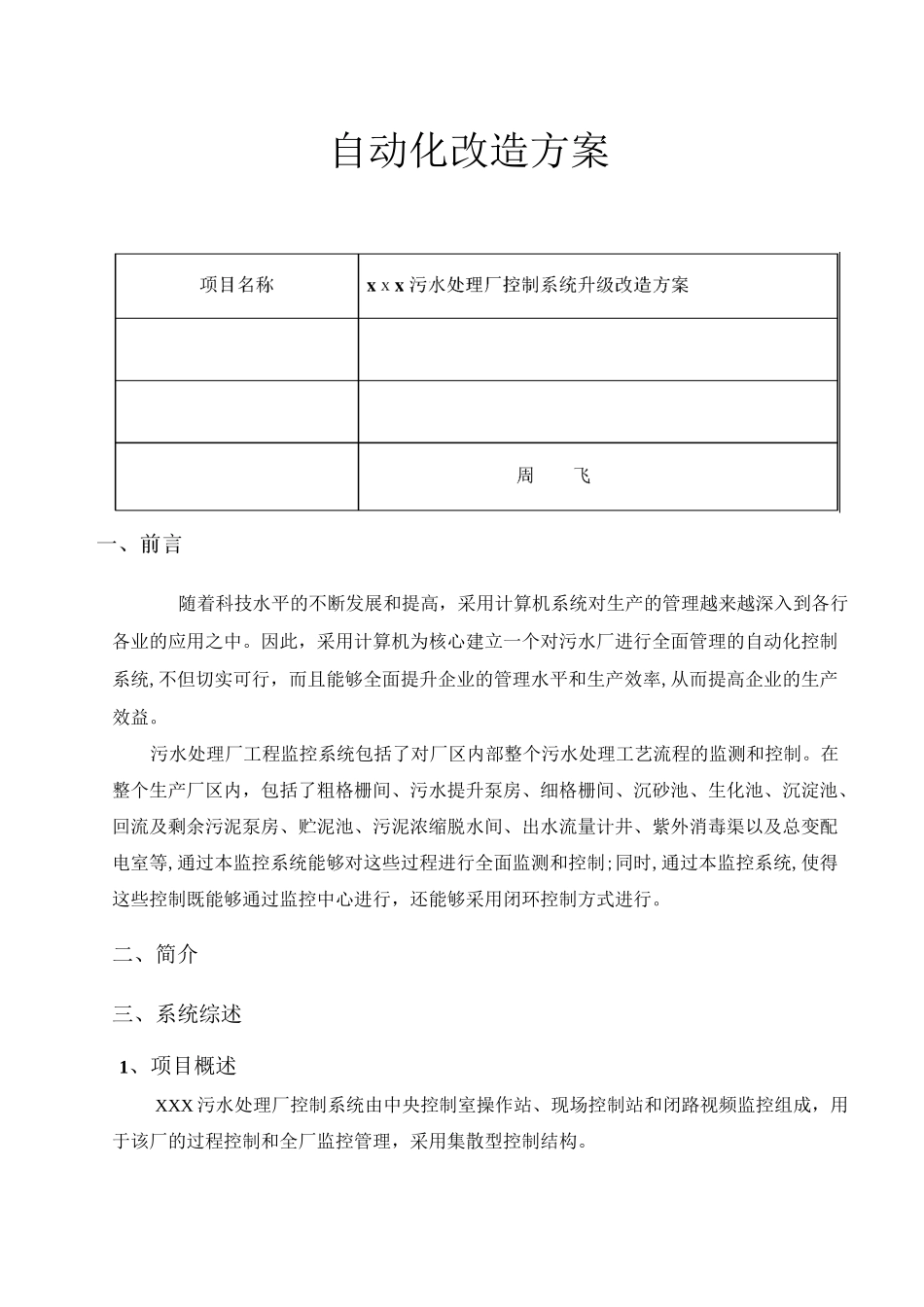

自动化改造方案随着科技水平的不断发展和提高，采用计算机系统对生产的管理越来越深入到各行各业的应用之中。因此，采用计算机为核心建立一个对污水厂进行全面管理的自动化控制系统,不但切实可行，而且能够全面提升企业的管理水平和生产效率,从而提高企业的生产效益。污水处理厂工程监控系统包括了对厂区内部整个污水处理工艺流程的监测和控制。在整个生产厂区内，包括了粗格栅间、污水提升泵房、细格栅间、沉砂池、生化池、沉淀池、回流及剩余污泥泵房、贮泥池、污泥浓缩脱水间、出水流量计井、紫外消毒渠以及总变配电室等,通过本监控系统能够对这些过程进行全面监测和控制;同时,通过本监控系统,使得这些控制既能够通过监控中心进行，还能够采用闭环控制方式进行。二、简介三、系统综述1、项目概述XXX 污水处理厂控制系统由中央控制室操作站、现场控制站和闭路视频监控组成，用于该厂的过程控制和全厂监控管理，采用集散型控制结构。由于现系统部分功能不能实现，部分功能需要加强。其中中控部分监测数据与中控室数据不匹配，上位机组态软件对监控数据的历史曲线、实时曲线部分显示不正常（曲线根本就没有，有 30 多组需要显示曲线）;自控部份信号不正常;部分视频监控不能正常显示等现在系统需要全面升级,修复原有问题。2、原系统存在问题汇总（1）、自控部分a、D 型滤池 PLC 触摸屏显示缺少出水流量显示，多了一个液位显示b、脱泥机房 1#2#加药机运行信号相反，需要进行互换恢复c、进水流量计无计量故障恢复（2）、中控部分&、出水在线监测数据（流量、COD、TP、TN、NH3-N）与中控数据不匹配（只有出水监测数据，且不准，进水数据需要重新做）b、进水在线目前中控无程序c、生化池仪表（DO、MLSS）现场与中控数据不匹配d、上位机组态软件中历史曲线与时实曲线部分显示不正常e、目前数据不能发送到昆明监测网上（3）、监控部分a、大部分监控已经无法正常显示、少部分摄像头已经拆除（4）、其它a、系统布线，没有强弱电分开，造成信号干扰严重b、系统慢c、风机需要工作人员到现场调节挡风板，噪音大，能源浪费3、原系统组成从系统功能方面看，本污水厂计算机监控系统由三层构成：管理计算机子系统、监控计算机子系统、现场控制站。管理计算机子系统、监控计算机子系统属于上级系统，通过以太网相连，监控计算机子系统、现场控制站通过工业以太网进行数据交换，而现场控制站属于下级系统。1#监控视孤监控计算机器监控计算机便携试编起终鼎mu严...
