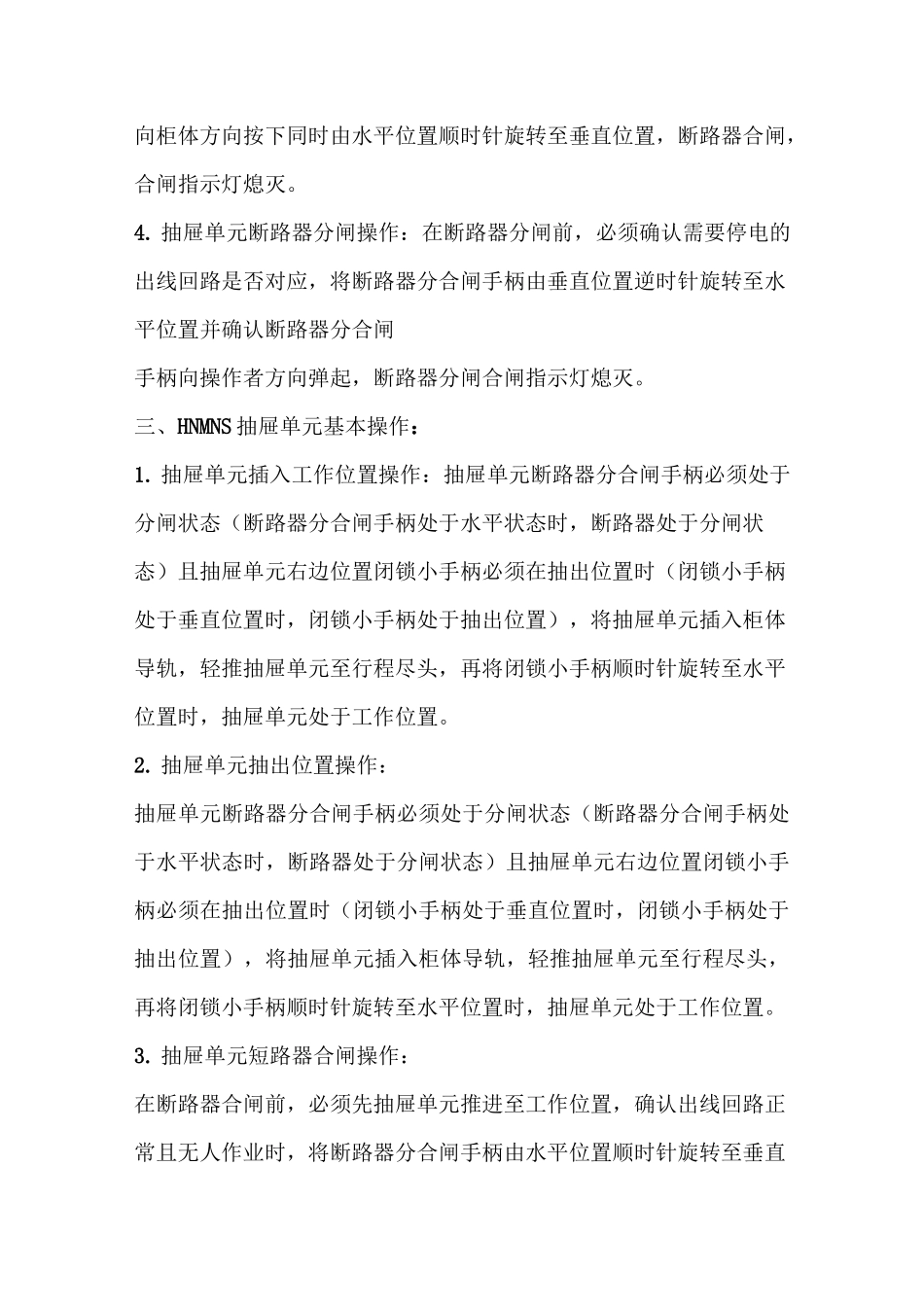

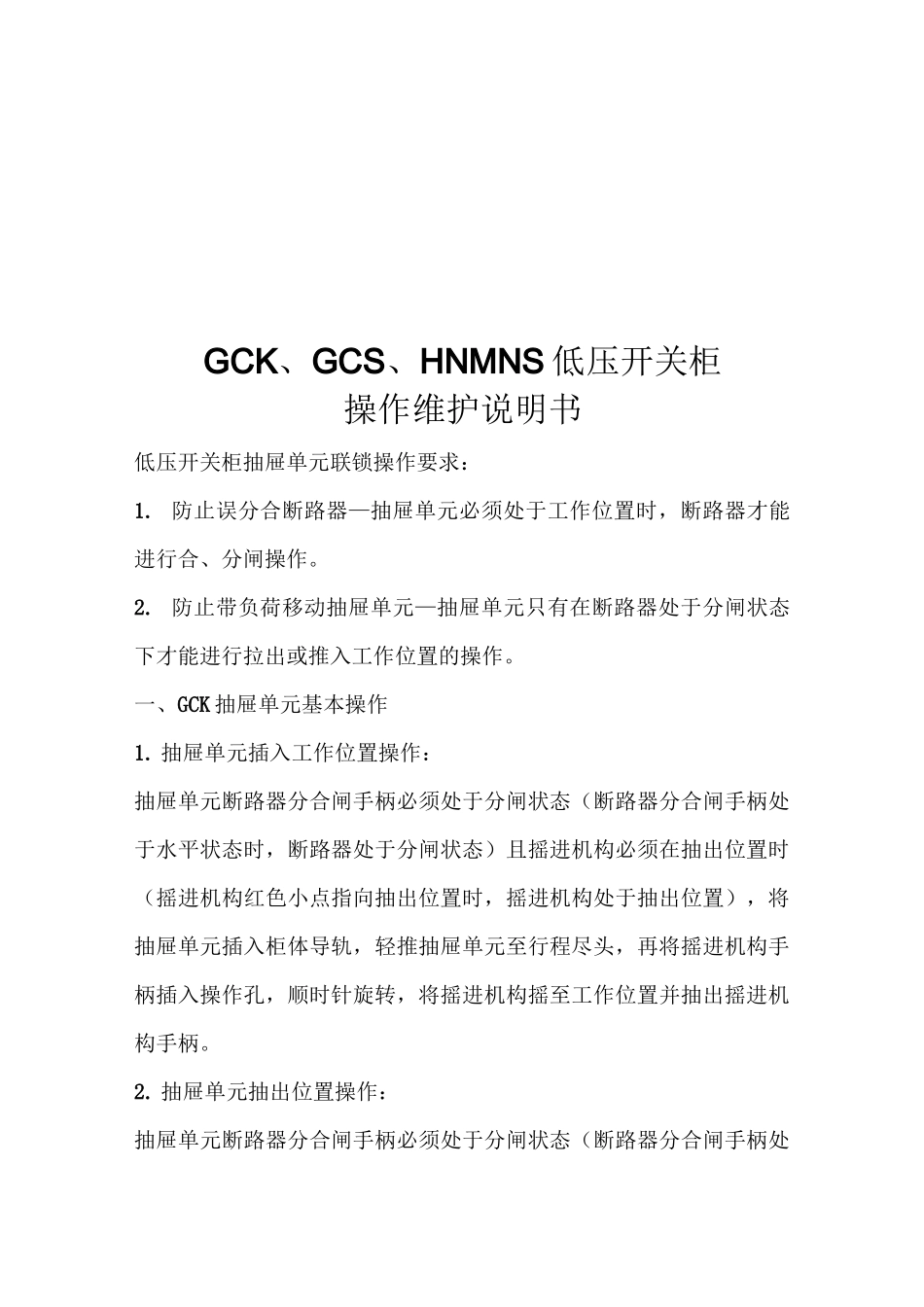

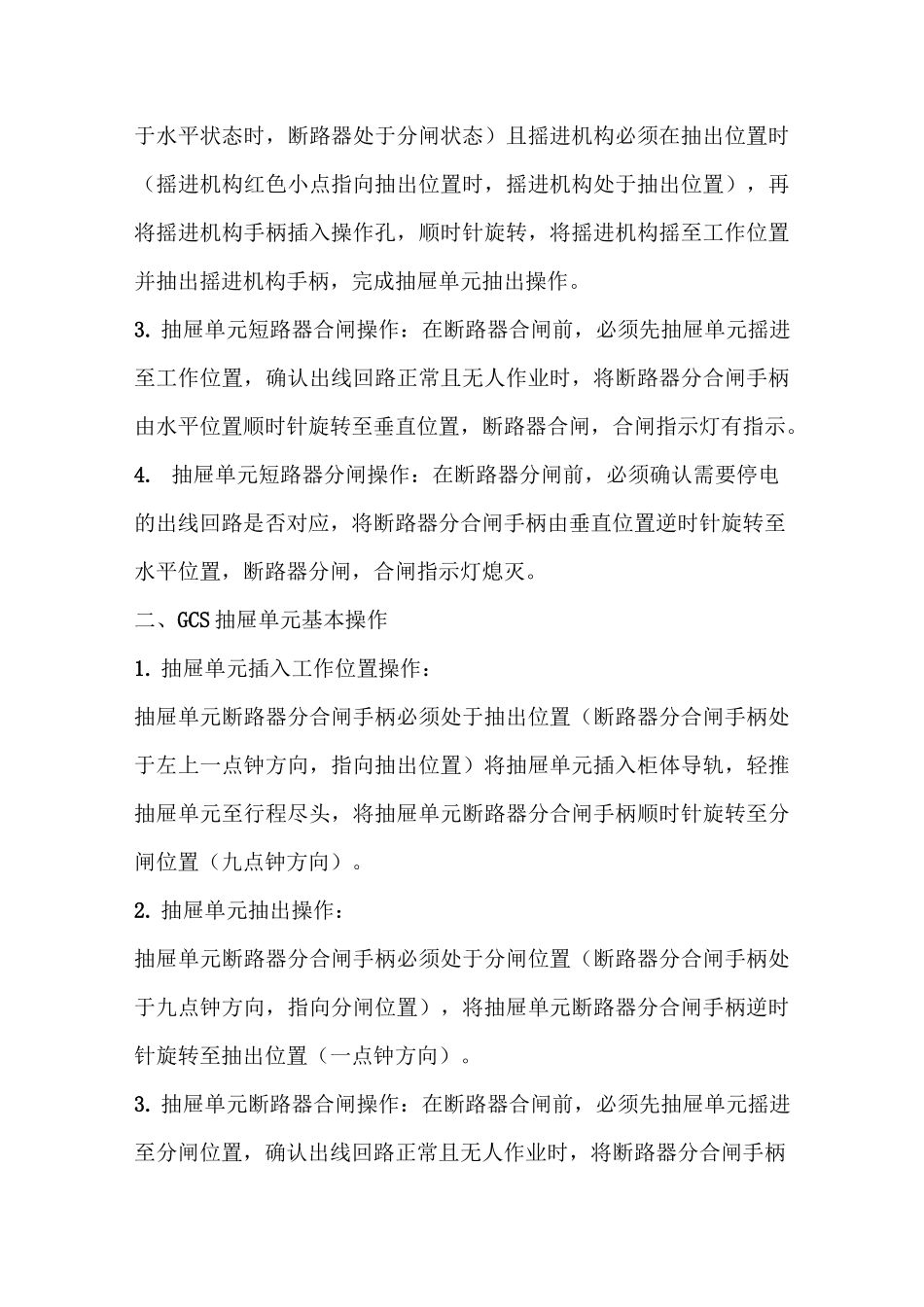

GCK、GCS、HNMNS 低压开关柜操作维护说明书低压开关柜抽屉单元联锁操作要求：1. 防止误分合断路器—抽屉单元必须处于工作位置时，断路器才能进行合、分闸操作。2. 防止带负荷移动抽屉单元—抽屉单元只有在断路器处于分闸状态下才能进行拉出或推入工作位置的操作。一、GCK 抽屉单元基本操作1. 抽屉单元插入工作位置操作：抽屉单元断路器分合闸手柄必须处于分闸状态（断路器分合闸手柄处于水平状态时，断路器处于分闸状态）且摇进机构必须在抽出位置时（摇进机构红色小点指向抽出位置时，摇进机构处于抽出位置），将抽屉单元插入柜体导轨，轻推抽屉单元至行程尽头，再将摇进机构手柄插入操作孔，顺时针旋转，将摇进机构摇至工作位置并抽出摇进机构手柄。2. 抽屉单元抽出位置操作：抽屉单元断路器分合闸手柄必须处于分闸状态（断路器分合闸手柄处于水平状态时，断路器处于分闸状态）且摇进机构必须在抽出位置时（摇进机构红色小点指向抽出位置时，摇进机构处于抽出位置），再将摇进机构手柄插入操作孔，顺时针旋转，将摇进机构摇至工作位置并抽出摇进机构手柄，完成抽屉单元抽出操作。3. 抽屉单元短路器合闸操作：在断路器合闸前，必须先抽屉单元摇进至工作位置，确认出线回路正常且无人作业时，将断路器分合闸手柄由水平位置顺时针旋转至垂直位置，断路器合闸，合闸指示灯有指示。4. 抽屉单元短路器分闸操作：在断路器分闸前，必须确认需要停电的出线回路是否对应，将断路器分合闸手柄由垂直位置逆时针旋转至水平位置，断路器分闸，合闸指示灯熄灭。二、GCS 抽屉单元基本操作1. 抽屉单元插入工作位置操作：抽屉单元断路器分合闸手柄必须处于抽出位置（断路器分合闸手柄处于左上一点钟方向，指向抽出位置）将抽屉单元插入柜体导轨，轻推抽屉单元至行程尽头，将抽屉单元断路器分合闸手柄顺时针旋转至分闸位置（九点钟方向）。2. 抽屉单元抽出操作：抽屉单元断路器分合闸手柄必须处于分闸位置（断路器分合闸手柄处于九点钟方向，指向分闸位置），将抽屉单元断路器分合闸手柄逆时针旋转至抽出位置（一点钟方向）。3. 抽屉单元断路器合闸操作：在断路器合闸前，必须先抽屉单元摇进至分闸位置，确认出线回路正常且无人作业时，将断路器分合闸手柄向柜体方向按下同时由水平位置顺时针旋转至垂直位置，断路器合闸，合闸指示灯熄灭。4. 抽屉单元断路器分闸操作：在断路器分闸前，必须确认需要停电的出线回路是否对应，将断路器分合闸手柄由垂直位...
