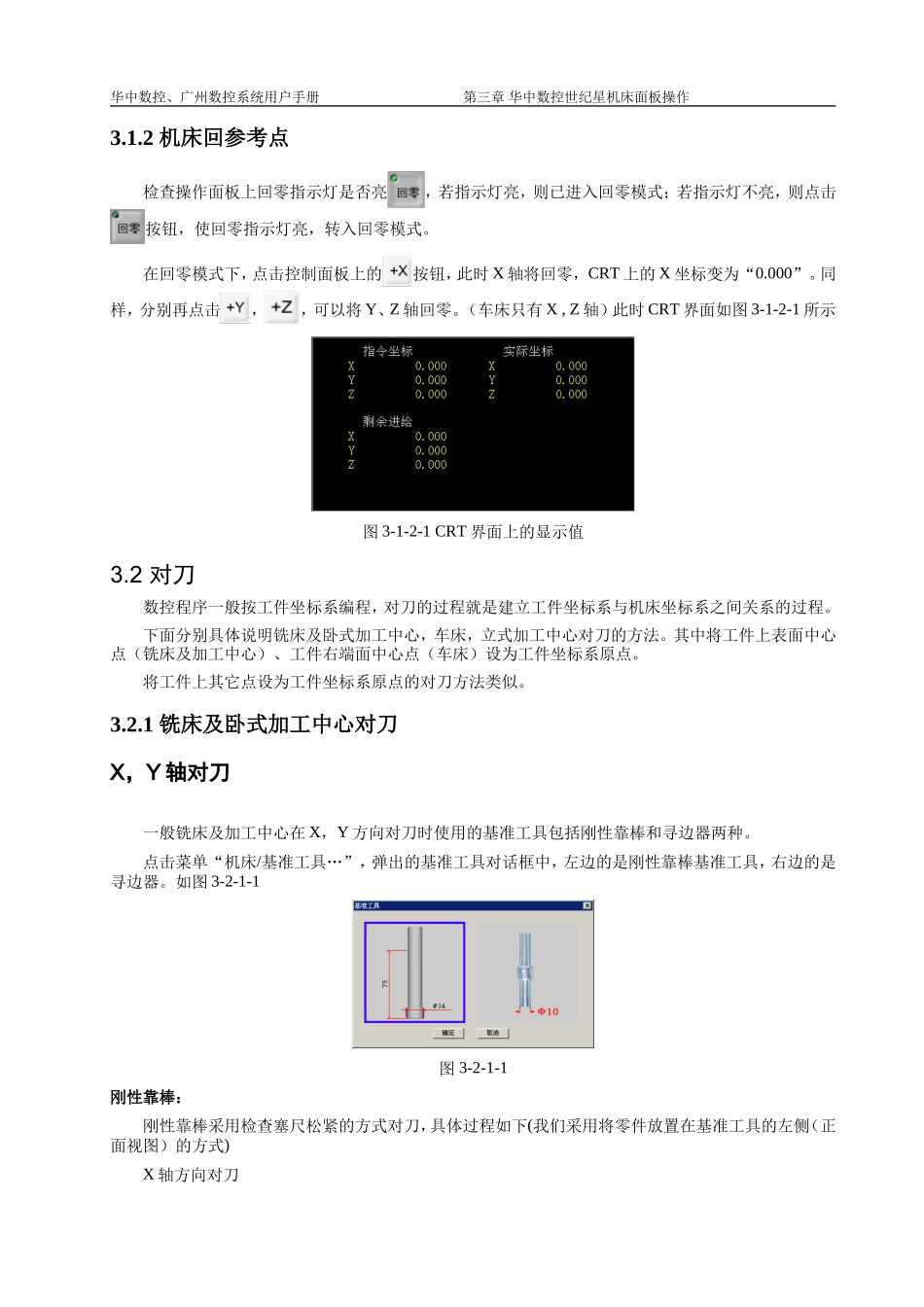

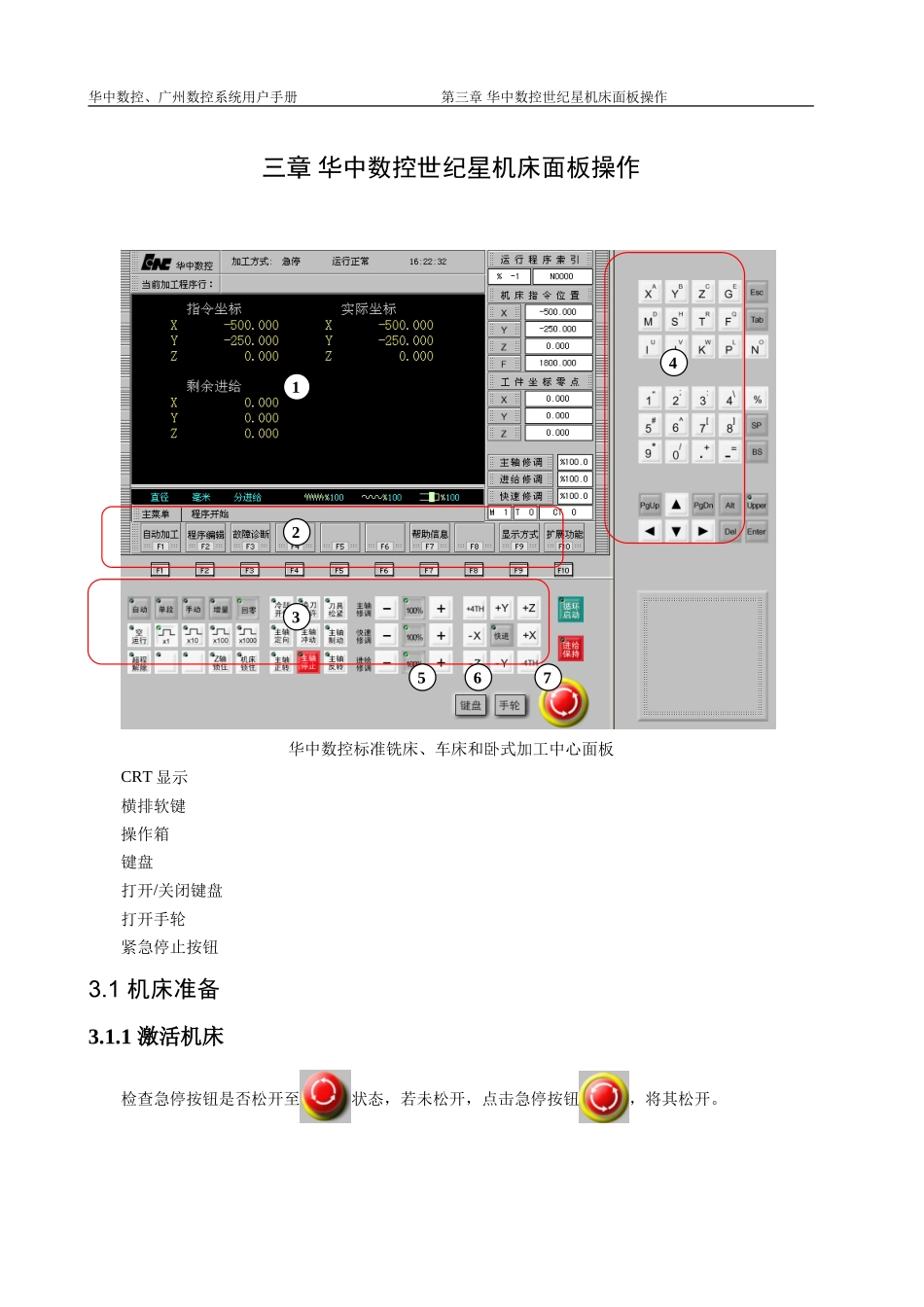

华中数控、广州数控系统用户手册第三章华中数控世纪星机床面板操作华中数控、广州数控系统用户手册第三章华中数控世纪星机床面板操作三章华中数控世纪星机床面板操作华中数控标准铣床、车床和卧式加工中心面板CRT显示横排软键操作箱键盘打开/关闭键盘打开手轮紧急停止按钮3.1机床准备3.1.1激活机床检查急停按钮是否松开至状态，若未松开，点击急停按钮，将其松开。5672431华中数控、广州数控系统用户手册第三章华中数控世纪星机床面板操作3.1.2机床回参考点检查操作面板上回零指示灯是否亮，若指示灯亮，则已进入回零模式；若指示灯不亮，则点击按钮，使回零指示灯亮，转入回零模式。在回零模式下，点击控制面板上的按钮，此时X轴将回零，CRT上的X坐标变为“0.000”。同样，分别再点击，，可以将Y、Z轴回零。（车床只有X,Z轴）此时CRT界面如图3-1-2-1所示图3-1-2-1CRT界面上的显示值3.2对刀数控程序一般按工件坐标系编程，对刀的过程就是建立工件坐标系与机床坐标系之间关系的过程。下面分别具体说明铣床及卧式加工中心，车床，立式加工中心对刀的方法。其中将工件上表面中心点（铣床及加工中心）、工件右端面中心点（车床）设为工件坐标系原点。将工件上其它点设为工件坐标系原点的对刀方法类似。3.2.1铣床及卧式加工中心对刀X，Y轴对刀一般铣床及加工中心在X，Y方向对刀时使用的基准工具包括刚性靠棒和寻边器两种。点击菜单“机床/基准工具…”，弹出的基准工具对话框中，左边的是刚性靠棒基准工具，右边的是寻边器。如图3-2-1-1图3-2-1-1刚性靠棒：刚性靠棒采用检查塞尺松紧的方式对刀，具体过程如下(我们采用将零件放置在基准工具的左侧（正面视图）的方式)X轴方向对刀华中数控、广州数控系统用户手册第三章华中数控世纪星机床面板操作点击操作面板中切换到“手动”方式；借助“视图”菜单中的动态旋转、动态放缩、动态平移等工具，利用操作面板上的按钮、、，将机床移动到如下图所示的大致位置。图3-2-1-2移动到大致位置后，可以采用点动方式移动机床，点击菜单“塞尺检查/1mm”，使操作面板按钮亮起，通过调节操作面板上的倍率，移动靠棒，使得提示信息对话框显示“塞尺检查的结果：合适”，如图3-2-1-3所示。（表示点动的倍率，分别代表0.001毫米，0.01毫米，0.1毫米，1毫米）也可以采用手轮方式机床，点击菜单“塞尺检查/1mm”，点击按钮，显示手轮，选择旋钮和手轮移动量旋钮，调节手轮。使得提示信息对话框显示“塞尺检查的结果：合适”。如图3-2-1-3所示。图3-2-1-3记下塞尺检查结果为“合适”时CRT界面中的X坐标值，此为基准工具中心的X坐标，记为；将定义毛坯数据时设定的零件的长度记为；将塞尺厚度记为；将基准工件直径记为（可在选择华中数控、广州数控系统用户手册第三章华中数控世纪星机床面板操作基准工具时读出）。则工件上表面中心的X的坐标为基准工具中心的X的坐标－零件长度的一半－塞尺厚度－基准工具半径。即。结果记为X。Y方向对刀采用同样的方法。得到工件中心的Y坐标，记为Y。注：使用点动方式移动机床时，手轮的选择旋钮需置于OFF档完成X，Y方向对刀后，点击菜单“塞尺检查/收回塞尺”将塞尺收回；点击操作面板中切换到“手动”方式；利用操作面板上的按钮，将Z轴提起，再点击菜单“机床/拆除工具”拆除基准工具。注：塞尺有各种不同尺寸，可以根据需要调用。本系统提供的赛尺尺寸有0.05mm，0.1mm，0.2mm，1mm，2mm，3mm，100mm（量块）寻边器：寻边器有固定端和测量端两部分组成。固定端由刀具夹头夹持在机床主轴上，中心线与主轴轴线重合。在测量时，主轴以400rpm旋转。通过手动方式，使寻边器向工件基准面移动靠近，让测量端接触基准面。在测量端未接触工件时，固定端与测量端的中心线不重合，两者呈偏心状态。当测量端与工件接触后，偏心距减小，这时使用点动方式或手轮方式微调进给，寻边器继续向工件移动，偏心距逐渐减小。当测量端和固定端的中心线重合的瞬间，测量端会明显的偏出，出现明显的偏心状态。这是主轴中心位置距离工件基准面的距离等于测量端的半径。X轴方向对刀点击操作面板中切换到“手动”方式；借助“视图”菜单中的动态旋转、...
