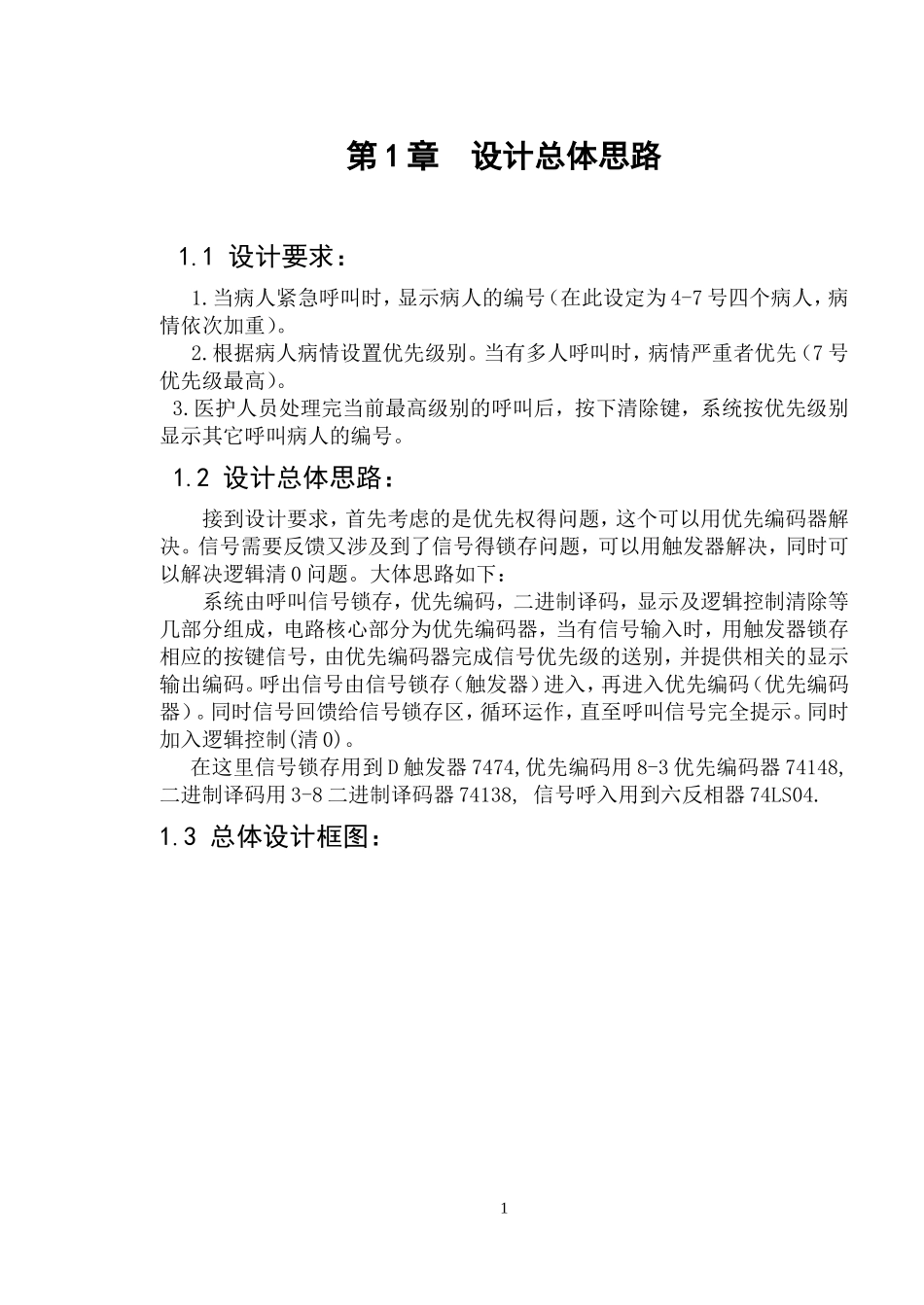

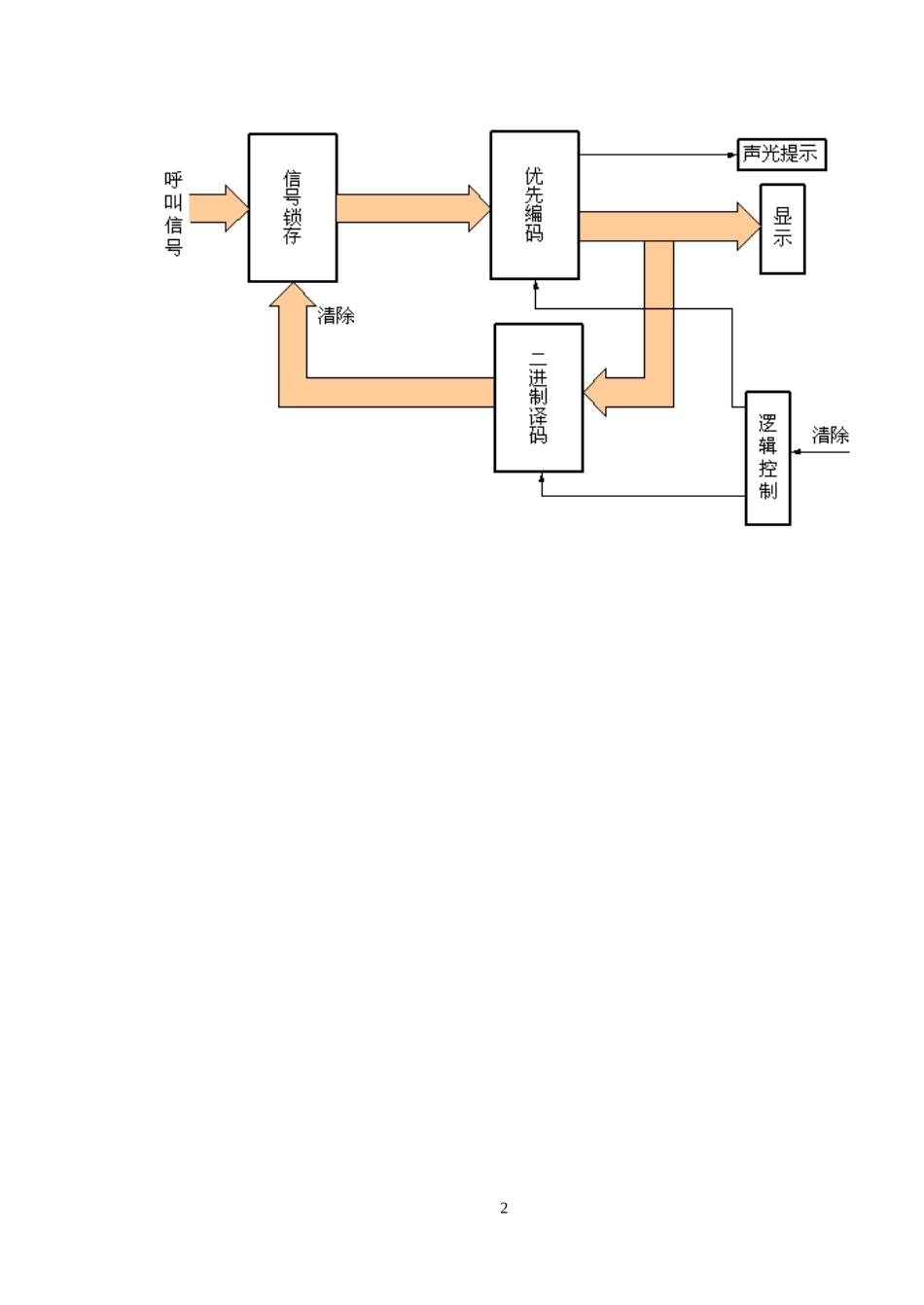

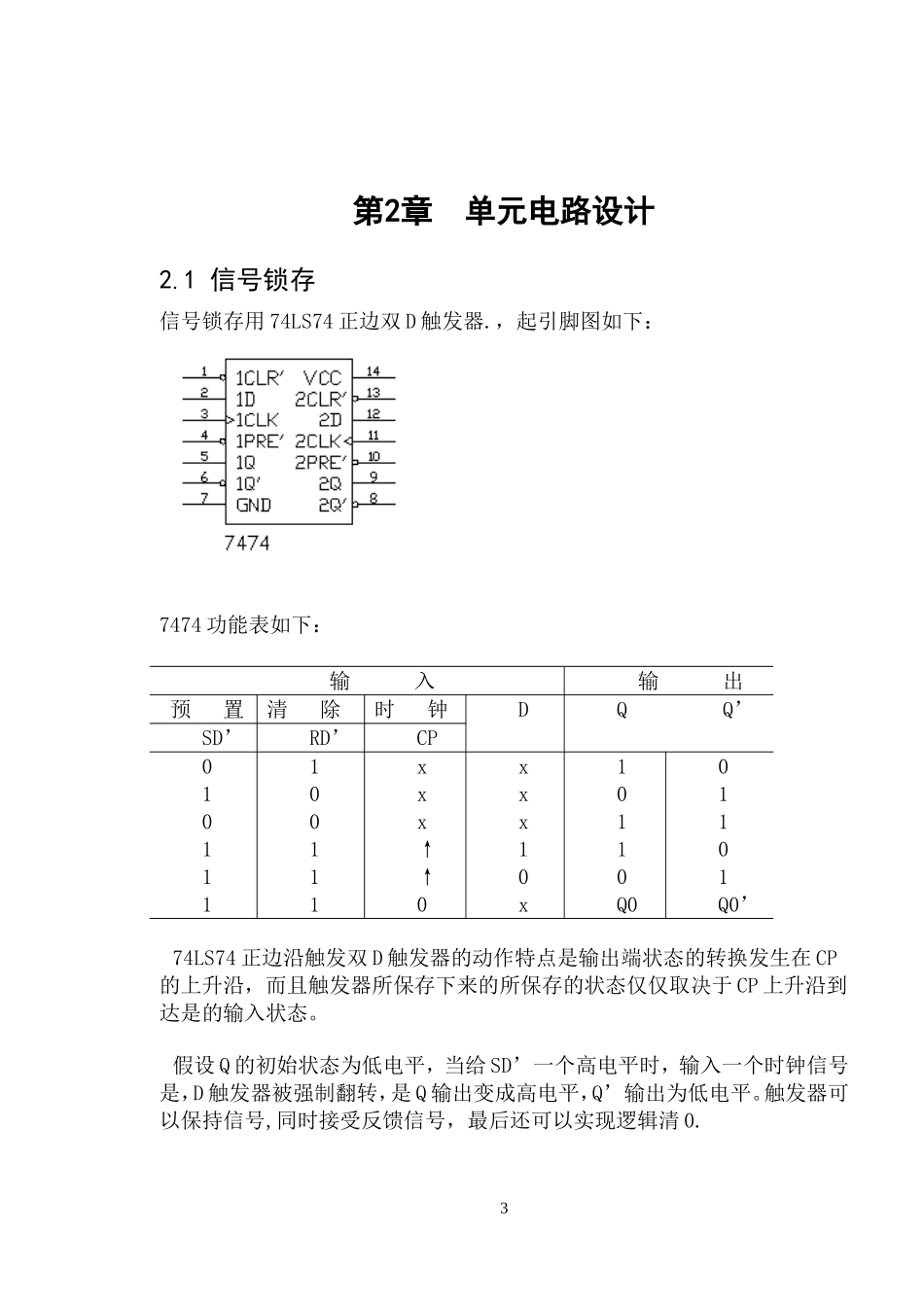

第1章设计总体思路1.1设计要求：1.当病人紧急呼叫时，显示病人的编号（在此设定为4-7号四个病人，病情依次加重）。2.根据病人病情设置优先级别。当有多人呼叫时，病情严重者优先（7号优先级最高）。3.医护人员处理完当前最高级别的呼叫后，按下清除键，系统按优先级别显示其它呼叫病人的编号。1.2设计总体思路：接到设计要求，首先考虑的是优先权得问题，这个可以用优先编码器解决。信号需要反馈又涉及到了信号得锁存问题，可以用触发器解决，同时可以解决逻辑清0问题。大体思路如下：系统由呼叫信号锁存，优先编码，二进制译码，显示及逻辑控制清除等几部分组成，电路核心部分为优先编码器，当有信号输入时，用触发器锁存相应的按键信号，由优先编码器完成信号优先级的送别，并提供相关的显示输出编码。呼出信号由信号锁存（触发器）进入，再进入优先编码（优先编码器）。同时信号回馈给信号锁存区，循环运作，直至呼叫信号完全提示。同时加入逻辑控制(清0)。在这里信号锁存用到D触发器7474,优先编码用8-3优先编码器74148,二进制译码用3-8二进制译码器74138,信号呼入用到六反相器74LS04.1.3总体设计框图：12第2章单元电路设计2.1信号锁存信号锁存用74LS74正边双D触发器.，起引脚图如下：7474功能表如下：输入输出预置清除时钟DQQ’SD’RD’CP01xx1010xx0100xx1111↑11011↑001110xQ0Q0’74LS74正边沿触发双D触发器的动作特点是输出端状态的转换发生在CP的上升沿，而且触发器所保存下来的所保存的状态仅仅取决于CP上升沿到达是的输入状态。假设Q的初始状态为低电平，当给SD’一个高电平时，输入一个时钟信号是，D触发器被强制翻转，是Q输出变成高电平，Q’输出为低电平。触发器可以保持信号,同时接受反馈信号，最后还可以实现逻辑清0.3此电路先用到4个7474分别代表4个病人，是先把D端置高电平，当给了时钟CP后，Q端出高电平1，Q’端出低电平0，我们要用的输出端正是Q’。当清除端给了信号0后，Q’端出1，利用这点可以对信号进行清除，既会显示其它病人的信号。后面还会再用到4个7474锁存由138出来的信号，用来当作开关，利用此信号接至前面4个D触发器的清除端。2.2优先编码在优先编码器电路中，允许同时输入两个以上编码信号。而优先编码器已经将输入的信号优先的顺序进行了排除，当同时有几个信号输入时，只对其中优先级最高的那个进行编码。在此设计电路中，优先编码器可以用8-3线优先编码器74LS148.其引脚图如下：真值表如下：4由表中可以看出，在E1＝0电路正常工作状态下，允许0-7当中同时有几个输入端为低电平，即有编码输入信号。其中7的优先权最高，0的优先权最低，当7＝0时，无论其它输入端有无信号输入，输出端只给出7的编码，其余的类同。而在本试验中给出的四路信号中7号位的优先给最高，所以把7号触发器的信号接至I7，6-4号分解接至I6-I4。当7号病人按下按钮（CP）时，I7出0，无论I4-I6出什么信号都只出000，所以I7的优先权最高，同理I6的优先权大于I5，I4的优先权最低。2.3进制转换二进制译码器的输入是一组二进制代码，输出是一组与输入代码一一对应的高，低电平信号。由于需要反馈信号，需要2进制进行转换，由此用到3-8二进制译码器74138.其引脚图如下：5真值表如下:输入输出S132SSA2A1A00Y1Y2Y3Y4Y5Y6Y7Y×1×××111111110××××1111111110000011111111000110111111100101101111110011111011111010011110111101011111101110110111111011011111111110从功能表中我们都可以看到74LS138的八个输出引脚，任何时刻要么全为高电平1—芯片处于不工作状态，要么只有一个为低电平0，其余7个输出引脚全为高电平1。如果出现两个输出引脚同时为0的情况，说明该芯片已经损坏。此电路中，当Y0’出0时就是清除了7号病人的呼叫信号，Y1’-Y3’出0时分别清除了病人6、5、4的呼叫信号。2.4其他元件信号呼入要用到CT74LS04反相器，其引脚图如下：6真值表如下：A|Y-------1|00|1次器件功能较简单，就起了反向的作用，当输入为0时输出为1，当输入为1时输出为0。由于我们用的是共阴级数码管，高电平有效，所以必须把信号取反，才能得到相应的数字。2.5总电路图78第3章安装及调试步骤...
