智能型电动执行机构的主要特点

智能型电动执行机构的主要特点_第1页
1/9

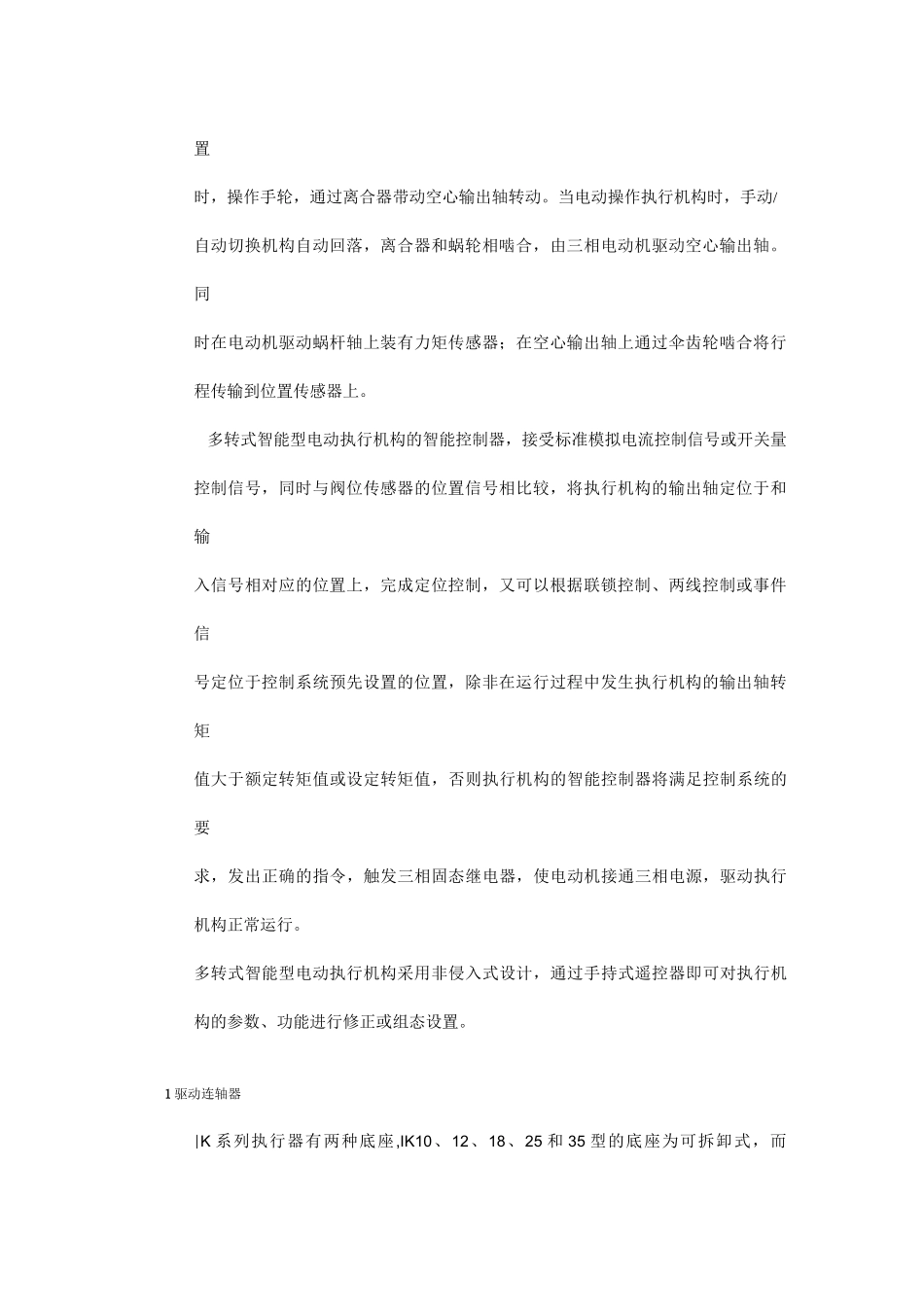

智能型电动执行机构的主要特点_第2页
2/9

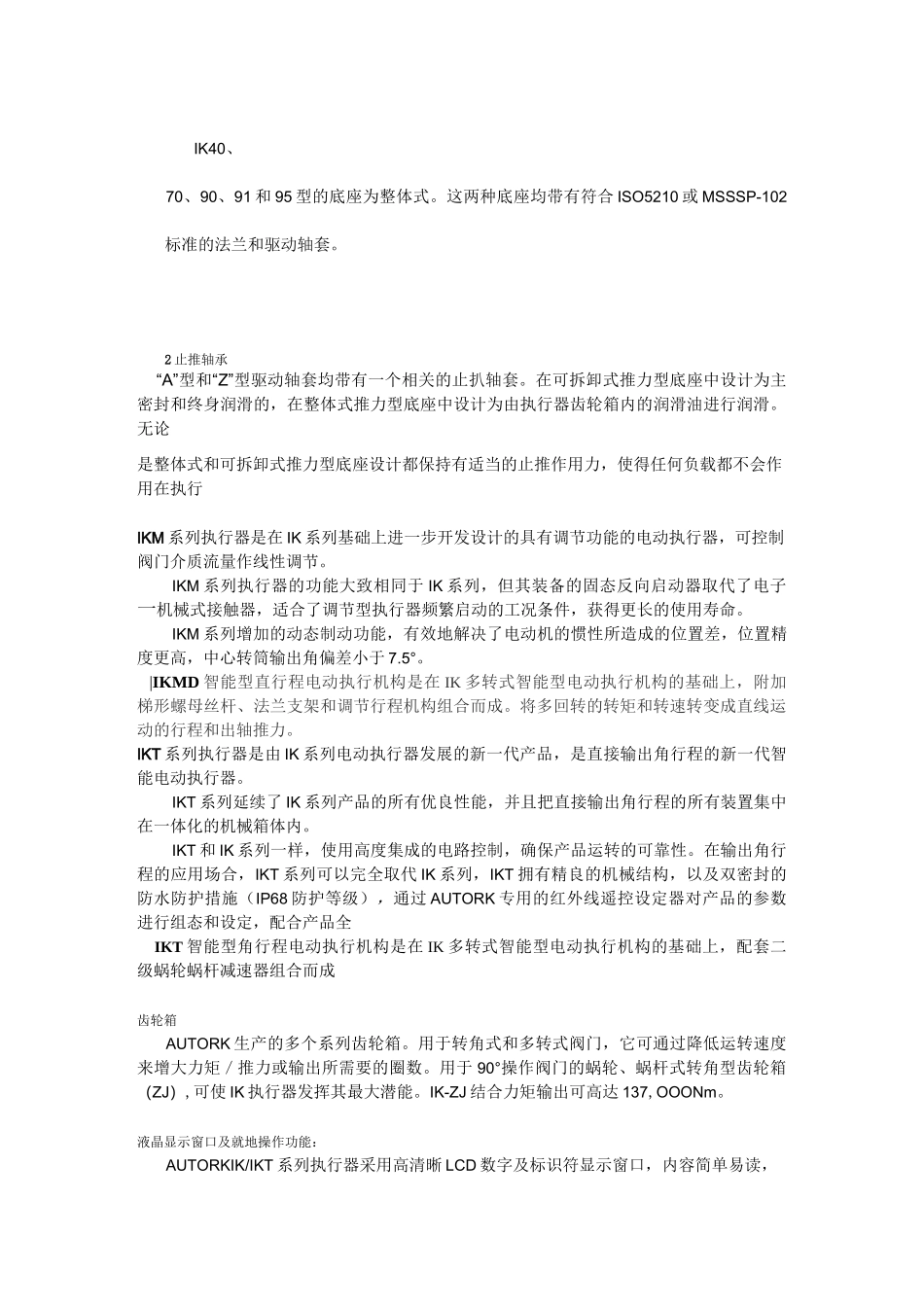

智能型电动执行机构的主要特点_第3页
3/9
1)过力矩报警功能 a.关方向过力矩2)堵转报警功能 a 关方向堵转*控制报警功能1)紧急事件及故障(ESD)报警保护*执行机构报警功能1)电机过热保护 2)电池电量低保护*瞬时逆向保护功能*触点方式选择功能*两线控制保护*遥控器指示功上海澳托克智能型电动执行机构的主要特点:*采用大规模的数字集成芯片,,功能强大,精度等级高*机电一体化设计,体积小,重量轻*采用专业的压力传感器测量输出的力矩值,因此,提高了积聚测量值的准确度,,过力矩,堵转可报警*位移传感器采用霍尔传感器,并对脉冲信号数字量化处理,因此阀门定位精度的基本误差为1 级精度.*执行机构的功能,参数设置,调试和现场电动操作都通过手持红外线遥控器进行设定,毋需打开箱盖2.智能型电动执行机构的功能:*行程限位保护功能*力矩限位保护功能*状态指示触点功能1)中途限位 2)执行器正在打开 3)执行器正在关闭 4)执行器正在运行 5)就地停止6)就地控制 7)远程控制 8)开阀连锁 9)关阀连锁 10)手轮操作中 11)开阀力矩跳断 12)关阀力矩跳断 13)行程中力矩跳断*阀门报警功能b.开方向力矩报警功能b.开方向堵转2)断信号保护3)内部电源故障保护 4)电源缺相保护 5)电源掉相保护 6)内部系统故障保护 7)当前阀位信号丢失保护*就地控制点动/自保持功能*外部连锁功能*条件控制保护功能*力矩旁路保护功能*ESD 超越保护功能*三相电源相序自动识别功能型号规格按照执行机构输出轴位移的形式可以分为:a)多回转电动执行机构 b)直行程电动执行机构 c)角行程电动执行机构按照执行机构的工作制可以分为a)开关型电动执行机构b)调节型电动执行机构因此智能型电动执行机构的型号分为1)IK 系列多回转智能型阀门电动装置执行机构2)IKM 系列多回转智能调节型电动执行机构3)IKMD 系列执行程智能调节型电动执行机构4)IKT/AKQ 系列角行程智能型阀门电动装置执行机构5)IKTM/AMQ 系列角行程调节型电动执行机构1.IK 系列多转式智能型电动执行机构由三相电动机驱动,通过蜗轮蜗杆减速,带动空心输出轴转动。在该减速箱中,具有手动/自动切换机构。当切换手柄处于手动位置时,操作手轮,通过离合器带动空心输出轴转动。当电动操作执行机构时,手动/自动切换机构自动回落,离合器和蜗轮相啮合,由三相电动机驱动空心输出轴。同时在电动机驱动蜗杆轴上装有力矩传感器;在空心输出轴上通过伞齿轮啮合将行程传输到位置传感器上。多转式智能型电动执行机构的智能控制器,接...
