装配式混凝土构件连接方式(装配式调研课题)[详细]

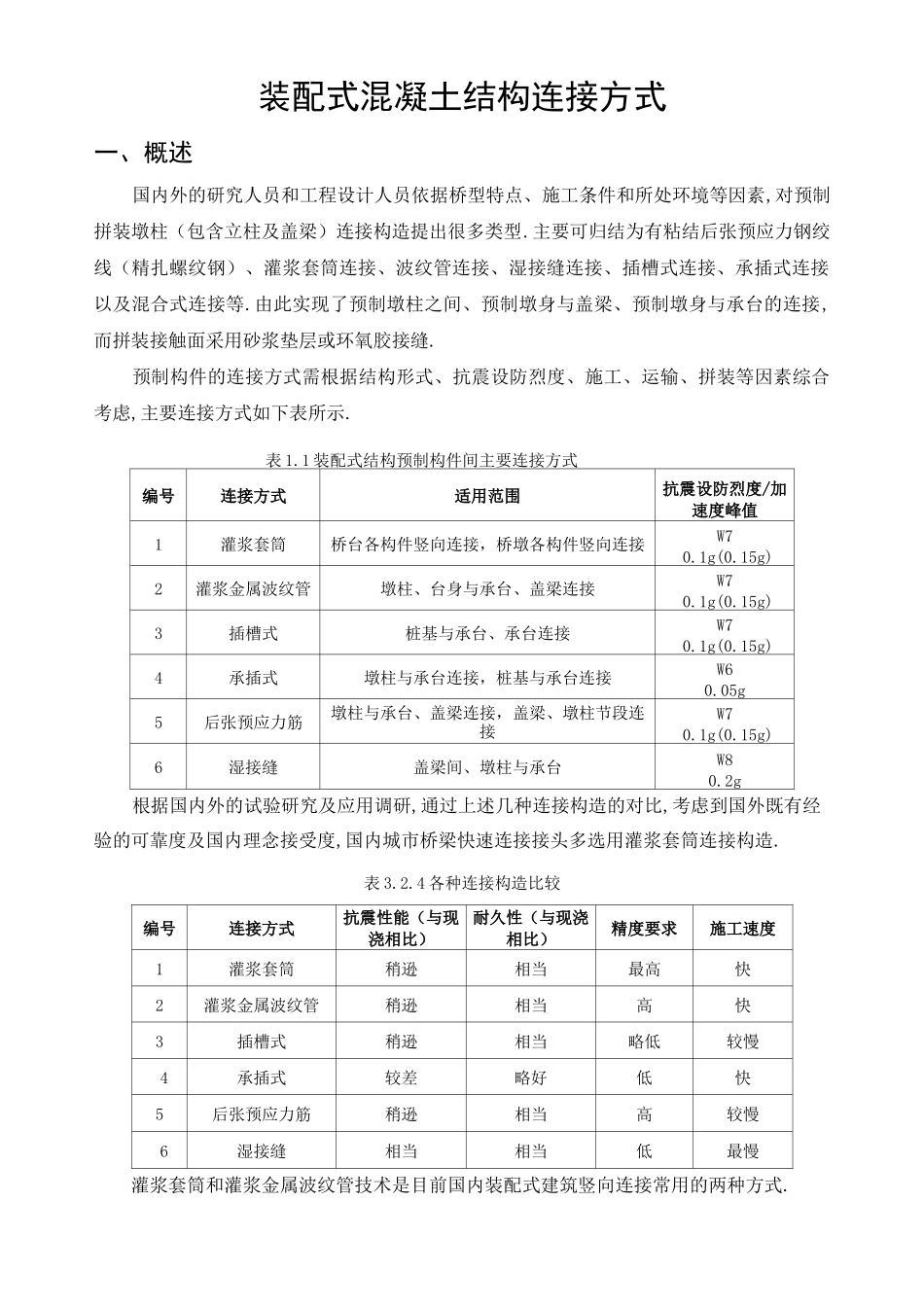

装配式混凝土结构连接方式一、概述国内外的研究人员和工程设计人员依据桥型特点、施工条件和所处环境等因素,对预制拼装墩柱（包含立柱及盖梁）连接构造提出很多类型.主要可归结为有粘结后张预应力钢绞线（精扎螺纹钢）、灌浆套筒连接、波纹管连接、湿接缝连接、插槽式连接、承插式连接以及混合式连接等.由此实现了预制墩柱之间、预制墩身与盖梁、预制墩身与承台的连接,而拼装接触面采用砂浆垫层或环氧胶接缝.预制构件的连接方式需根据结构形式、抗震设防烈度、施工、运输、拼装等因素综合考虑,主要连接方式如下表所示.表 1.1 装配式结构预制构件间主要连接方式编号连接方式适用范围抗震设防烈度/加速度峰值1灌浆套筒桥台各构件竖向连接，桥墩各构件竖向连接W70.1g(0.15g)2灌浆金属波纹管墩柱、台身与承台、盖梁连接W70.1g(0.15g)3插槽式桩基与承台、承台连接W70.1g(0.15g)4承插式墩柱与承台连接，桩基与承台连接W60.05g5后张预应力筋墩柱与承台、盖梁连接，盖梁、墩柱节段连接W70.1g(0.15g)6湿接缝盖梁间、墩柱与承台W80.2g根据国内外的试验研究及应用调研,通过上述几种连接构造的对比,考虑到国外既有经验的可靠度及国内理念接受度,国内城市桥梁快速连接接头多选用灌浆套筒连接构造.表 3.2.4 各种连接构造比较编号连接方式抗震性能（与现浇相比）耐久性（与现浇相比）精度要求施工速度1灌浆套筒稍逊相当最高快2灌浆金属波纹管稍逊相当高快3插槽式稍逊相当略低较慢4承插式较差略好低快5后张预应力筋稍逊相当高较慢6湿接缝相当相当低最慢灌浆套筒和灌浆金属波纹管技术是目前国内装配式建筑竖向连接常用的两种方式.虽然灌浆金属波纹管相对于灌浆套筒存在较大优势,但是它不如灌浆套筒设置灵活,且钢筋的插入深度比灌浆套筒钢筋插入深度长 1 倍多,构件过长的外露钢筋加大了吊装、运输过程中的弯折、损坏风险.相比较而言,钢筋套筒灌浆连接技术更加成熟,适用于较大直径钢筋的连接;广泛应用于装配式混凝土结构中剪力墙、柱等纵向受力钢筋的连接.钢筋浆锚搭接连接适用于较小直径的钢筋（dW20 米米）的连接，连接长度较大，不适用于直接承受动力荷载构件的受力钢筋连接.国内应用较多的连接方式为灌浆套筒连接.对于灌浆套筒连接，套筒腔体内部灌浆密实是灌浆套筒连接有效的先决条件，国内外试验室内的灌浆套筒连接是十分有效的，然而受工地现场施工人员素质等因素的影响，腔体密实难以保证，且目前缺乏有效的检测手段，验收时也没有足够依据.因此，应加...
