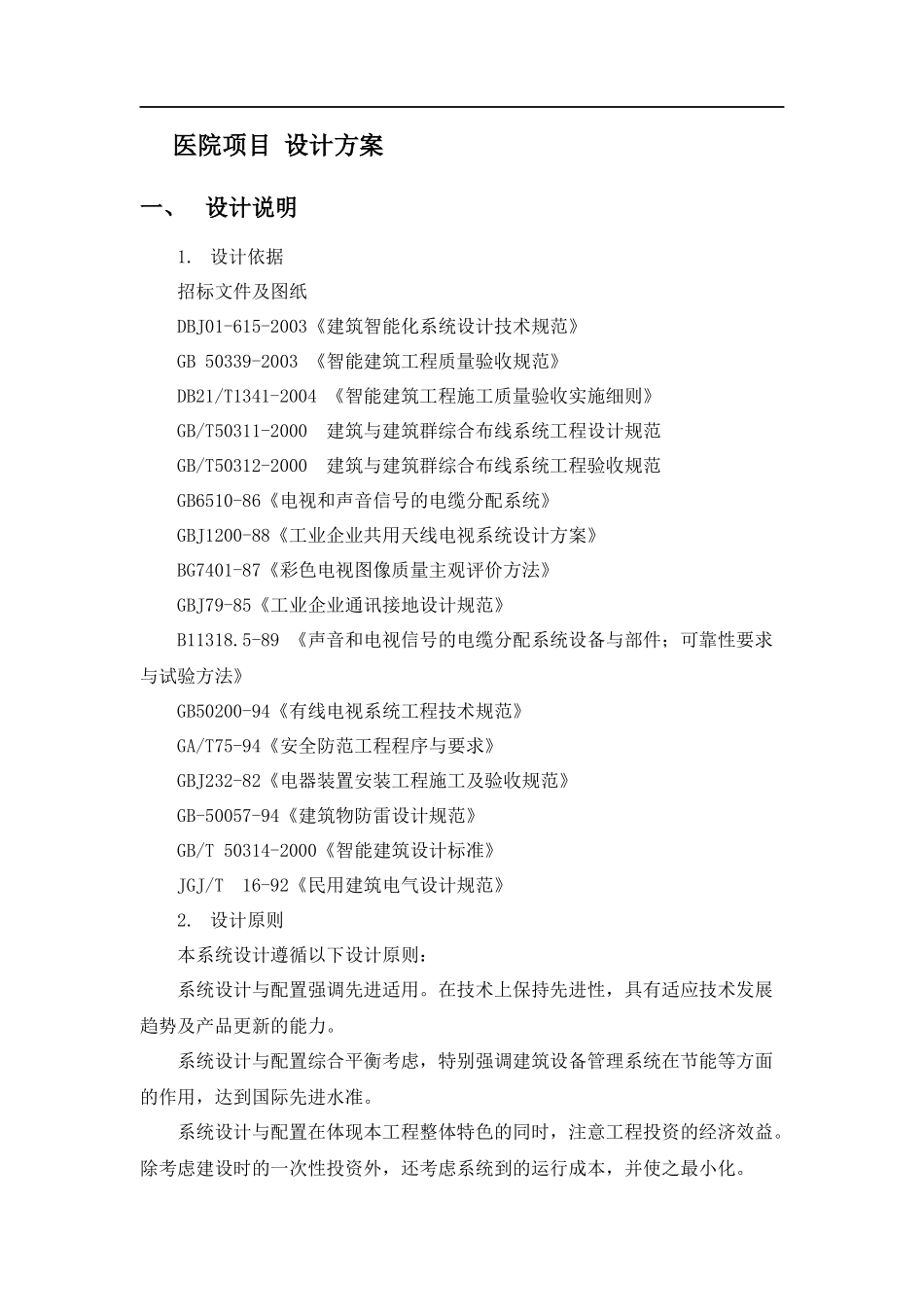

医院项目设计方案一、设计说明1.设计依据招标文件及图纸DBJ01-615-2003《建筑智能化系统设计技术规范》GB50339-2003《智能建筑工程质量验收规范》DB21/T1341-2004《智能建筑工程施工质量验收实施细则》GB/T50311-2000建筑与建筑群综合布线系统工程设计规范GB/T50312-2000建筑与建筑群综合布线系统工程验收规范GB6510-86《电视和声音信号的电缆分配系统》GBJ1200-88《工业企业共用天线电视系统设计方案》BG7401-87《彩色电视图像质量主观评价方法》GBJ79-85《工业企业通讯接地设计规范》B11318.5-89《声音和电视信号的电缆分配系统设备与部件；可靠性要求与试验方法》GB50200-94《有线电视系统工程技术规范》GA/T75-94《安全防范工程程序与要求》GBJ232-82《电器装置安装工程施工及验收规范》GB-50057-94《建筑物防雷设计规范》GB/T50314-2000《智能建筑设计标准》JGJ/T16-92《民用建筑电气设计规范》2.设计原则本系统设计遵循以下设计原则：系统设计与配置强调先进适用。在技术上保持先进性，具有适应技术发展趋势及产品更新的能力。系统设计与配置综合平衡考虑，特别强调建筑设备管理系统在节能等方面的作用，达到国际先进水准。系统设计与配置在体现本工程整体特色的同时，注意工程投资的经济效益。除考虑建设时的一次性投资外，还考虑系统到的运行成本，并使之最小化。整个系统在规划时结合建筑的各功能分区进行设计。具体如下：以人为本：以满足使用者的需求为目标，建立良好的人机界面，中文显示、操作简单、界面友好、管理轻松、方便。标准化：各子系统设计及其实施将按照国家和地方的有关标准进行，所选用的系统，设备，产品和软件符合工业标准或主流模式。先进性：考虑到电子信息及软件技术的迅速发展，各子系统所采用的设备产品和软件不仅成熟而且能代表当今世界的技术水平。实用性：集成管理系统设计将以业主需求分析着手，并以得到业主认可的需求为目标来开展工作，保证满足目前存在的各种需要。合理性和经济性：在保证先进性的同时，以提高工作效率，节省人力和各种资源为目标进行工程设计，充分考虑系统的实用和效益，争取获得最大的投资回报率。安全性和可靠性：安全和可靠是对智能建筑的基本要求，是弱电集成系统工程设计所追求的主要目之一。模块化和可扩充性：具有很好的兼容性和可扩充性，既可使不同厂商的集成管理系统到一个管理平台中，又可使系统能在日后得以方便地扩充，并扩展另外厂商的系统。方便性和舒适性：在使用和操作上将为弱电工程的拥有者、管理者及其客户提供最有效的信息服务，提供高效，舒适，便利和安全的工作环境。灵活性：系统提供管理人员和用户灵活移动和变更设备的可能。二、综合布线系统工程1.产品规范和技术标准本设计方案中所使用产品主要适用的规范标准为：TIA/EIA568-B北美综合布线标准TIA/EIA569北美建筑通讯线路间距标准TIA/EIA570北美住宅和小型商用通讯布线标准TIA/EIA606北美商用建筑通讯基础结构管理规范TIA/EIATSB67非屏蔽双绞线布线测试标准TIA/EIA607北美商用建筑通讯接地要求ISO/IEC11801国际综合布线六类信道标准EN50173欧洲大楼综合布线系统标准EMC欧洲电磁兼容性标准ANSIFDDI美国国家标准：分布式光纤数据接口IEEE802.3国际电子电气工程师协会：CSMA/CD接口方法IEEE802.5国际电子电气工程师协会：令牌环接口方法YD/T926.2-2000大楼通信综合布线系统标准(邮电部部颁行业标准)JGJ/T16-92中国民用建筑设计规范2.系统组成及设计※工作区子系统工作区布线子系统由终端设备连接到信息插座的连线（或软线）组成，它包括装配软线、适配器和连接所需的扩展软线，并在终端设备和I/O之间搭桥。各办公区域部分的数据端口，由超五类非屏蔽插座（单、双孔面板）信息点设于墙面、屏风。所有电信插座的面板应为86型单孔或双孔；所有的电信插座应配有明显的、可方便互换的、永久的彩色标识，以区分插座用途。电信插座带有永久防尘门，以免在综合布线系统长达十几年的使用期限内因空气和潮湿导致布线系统链路性能的下降。信息模块类型本系统铜缆模块采用采用（语音、数据）超五类彩色模块以区分不同的功能应用，并要求达到元器件级性能。...
