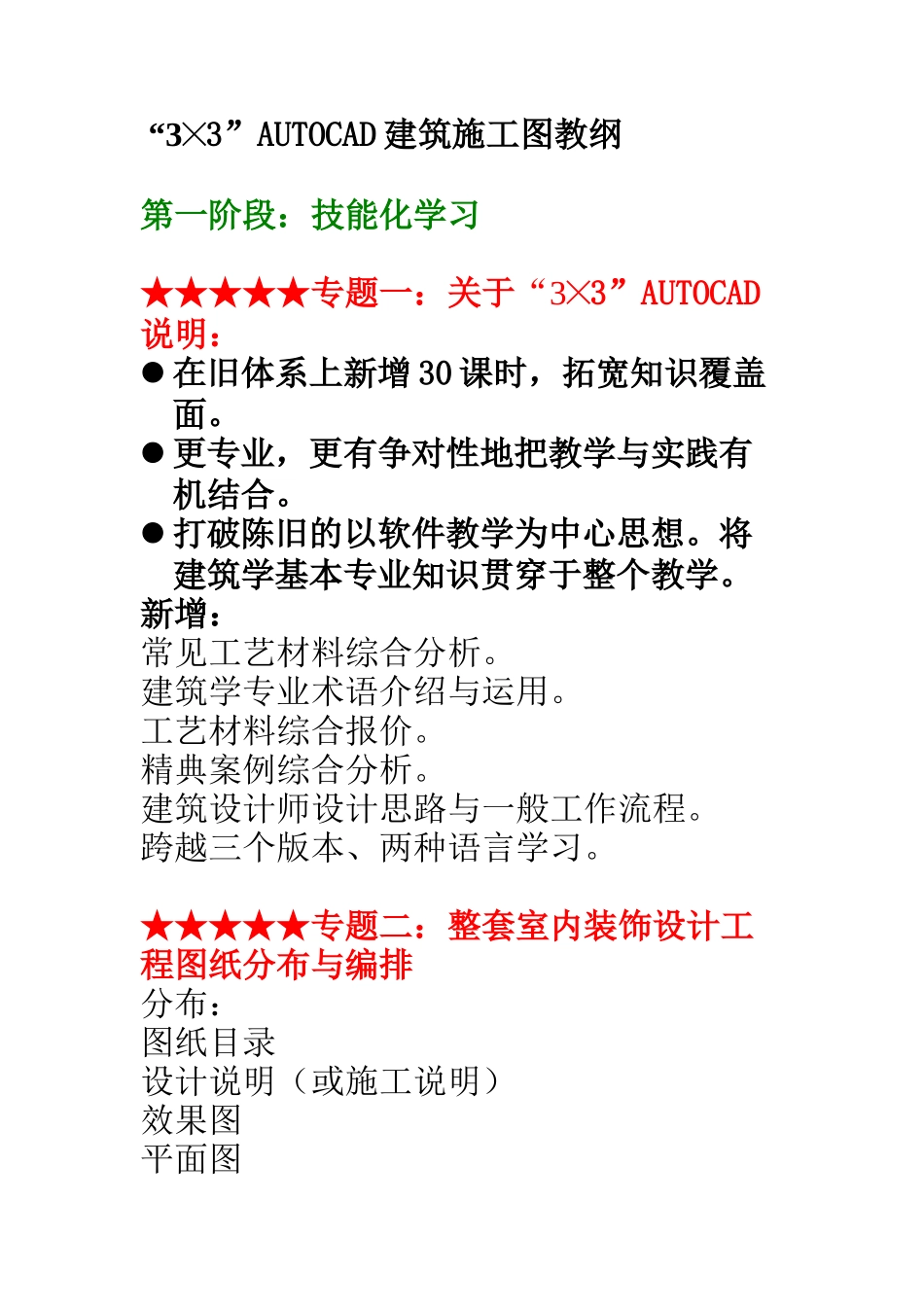

3╳3AUTOCAD建筑施工图教纲_第1页
1/19

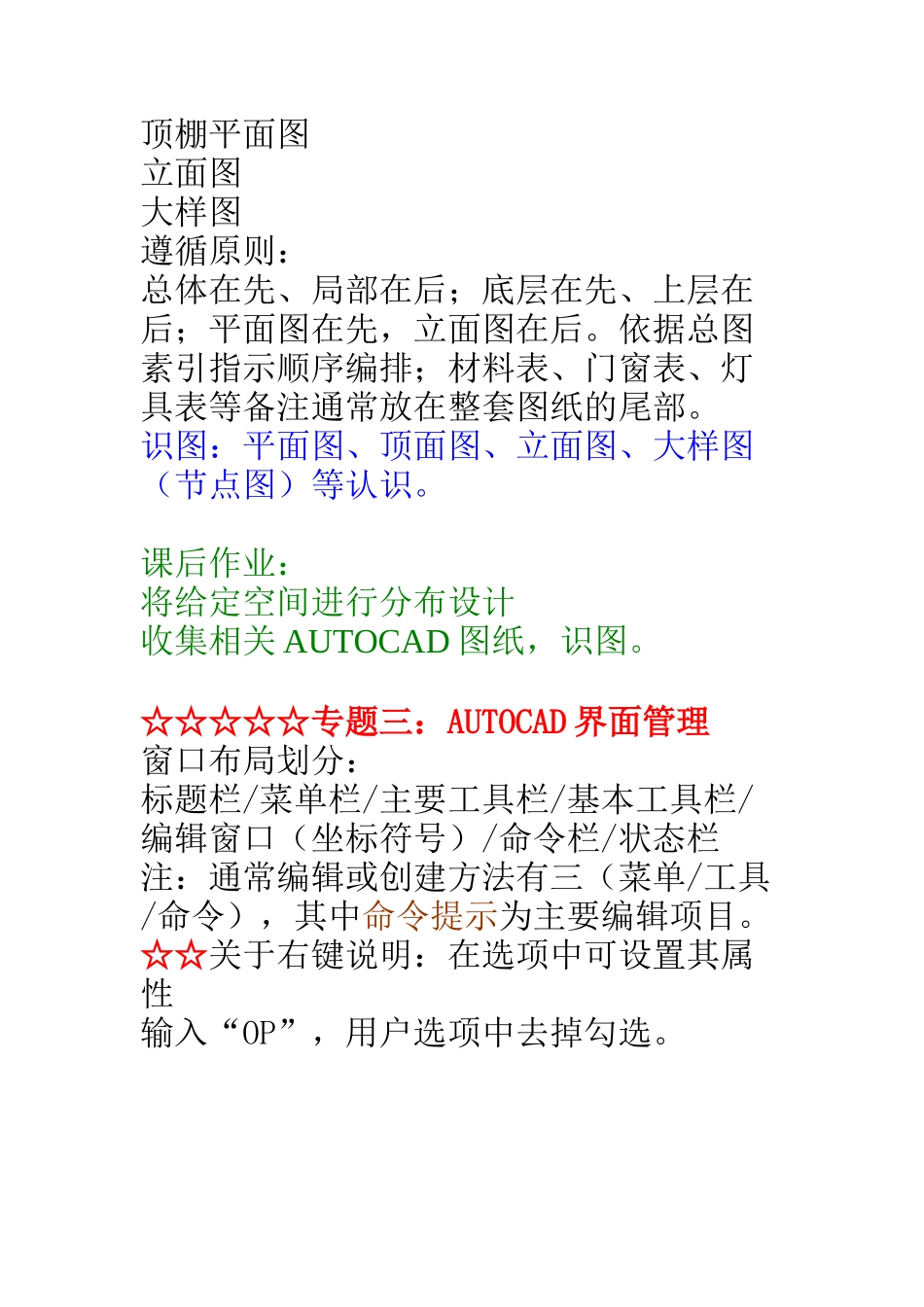

3╳3AUTOCAD建筑施工图教纲_第2页
2/19

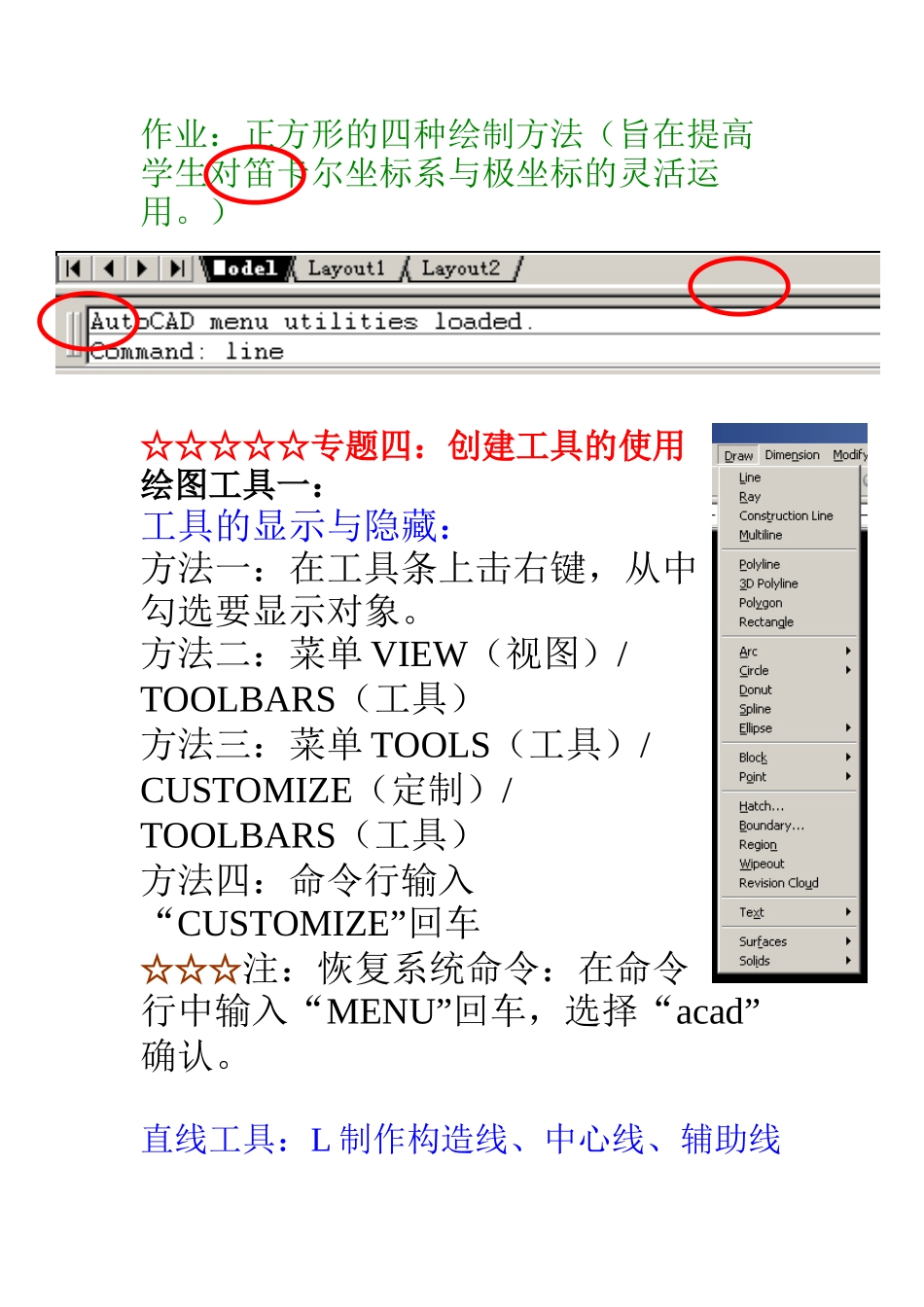

3╳3AUTOCAD建筑施工图教纲_第3页
3/19
“3╳3”AUTOCAD 建筑施工图教纲第一阶段:技能化学习★★★★★专题一:关于“3╳3”AUTOCAD说明: 在旧体系上新增 30 课时,拓宽知识覆盖面。 更专业,更有争对性地把教学与实践有机结合。 打破陈旧的以软件教学为中心思想。将建筑学基本专业知识贯穿于整个教学。新增:常见工艺材料综合分析。建筑学专业术语介绍与运用。工艺材料综合报价。精典案例综合分析。建筑设计师设计思路与一般工作流程。跨越三个版本、两种语言学习。★★★★★专题二:整套室内装饰设计工程图纸分布与编排分布:图纸目录设计说明(或施工说明)效果图平面图顶棚平面图立面图大样图遵循原则:总体在先、局部在后;底层在先、上层在后;平面图在先,立面图在后。依据总图素引指示顺序编排;材料表、门窗表、灯具表等备注通常放在整套图纸的尾部。识图:平面图、顶面图、立面图、大样图(节点图)等认识。课后作业:将给定空间进行分布设计收集相关 AUTOCAD 图纸,识图。☆☆☆☆☆专题三:AUTOCAD 界面管理窗口布局划分:标题栏/菜单栏/主要工具栏/基本工具栏/编辑窗口(坐标符号)/命令栏/状态栏注:通常编辑或创建方法有三(菜单/工具/命令),其中命令提示为主要编辑项目。☆☆关于右键说明:在选项中可设置其属性输入“OP”,用户选项中去掉勾选。作业:正方形的四种绘制方法(旨在提高学生对笛卡尔坐标系与极坐标的灵活运用。)☆☆☆☆☆专题四:创建工具的使用绘图工具一:工具的显示与隐藏:方法一:在工具条上击右键,从中勾选要显示对象。方法二:菜单 VIEW(视图)/TOOLBARS(工具)方法三:菜单 TOOLS(工具)/CUSTOMIZE(定制)/TOOLBARS(工具)方法四:命令行输入“CUSTOMIZE”回车☆☆☆注:恢复系统命令:在命令行中输入“MENU”回车,选择“acad”确认。直线工具:L 制作构造线、中心线、辅助线参照线工具:XL参数:H:水平V:垂直O:偏移B:角度等分A:角度绘图工具二:多线:MLJ:对正(对齐)S:比例ST:样式(FORMAT/MULTILINE)(注:样式编辑中,新样式名称必须与保存后的名称一致。)多段线:PLA:弧C:闭合H:半宽L:长度U:放弃W:宽多边形:POLI/C:内接/外切长方形:RECC:倒角F:圆角E:标高T:厚度W:线宽弧:A圆:C3P:2P:T:切点、切点、半径样条曲线:SPL例:SURFTAB150SURFTAB250(注:技巧操作-----通过方向上下控控制最近命令。)工具:SURFACE/REV椭圆:EL旋转云:REVCLOUDA/O插入块/多个块插入:I/MINSERT创建...
