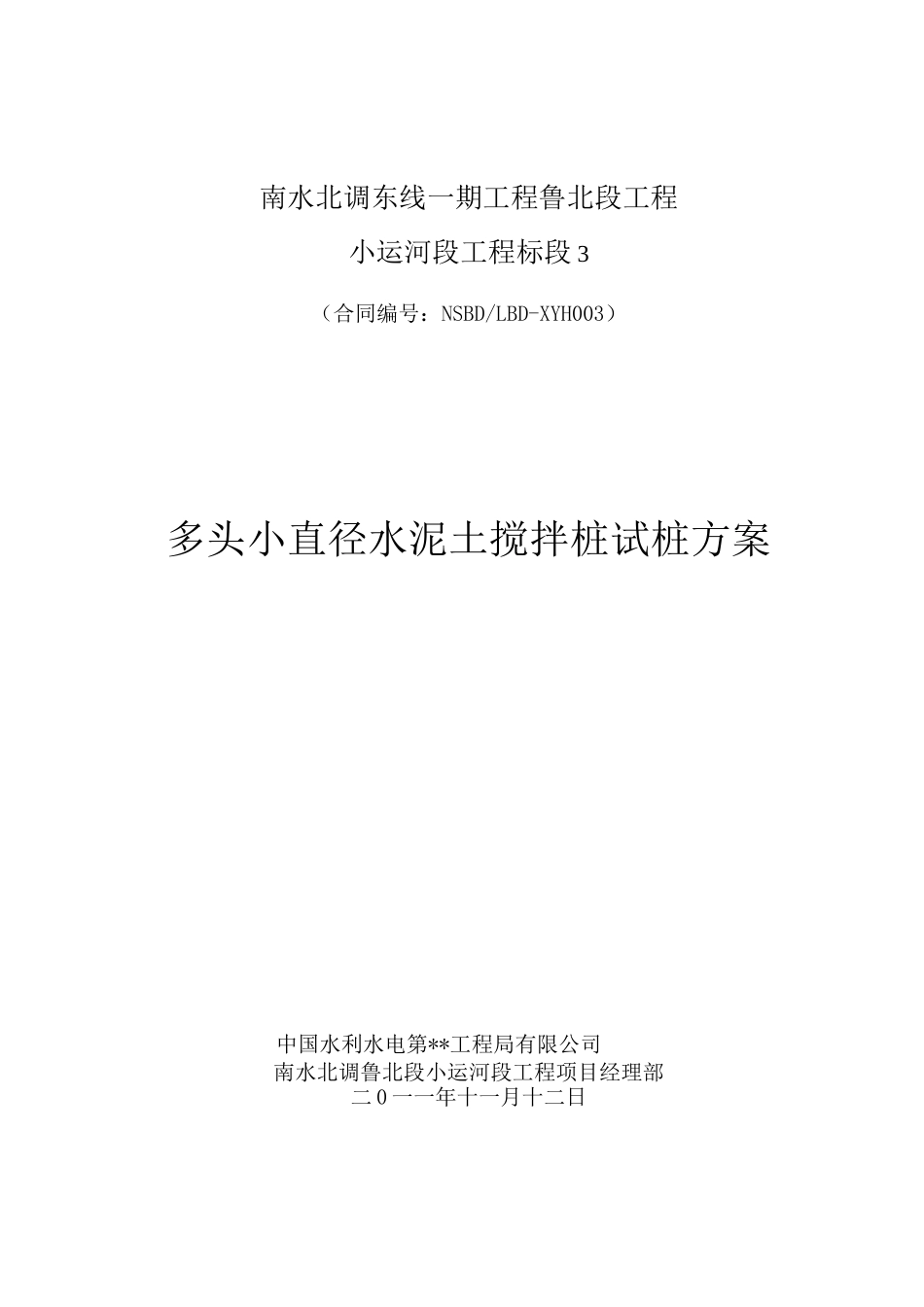

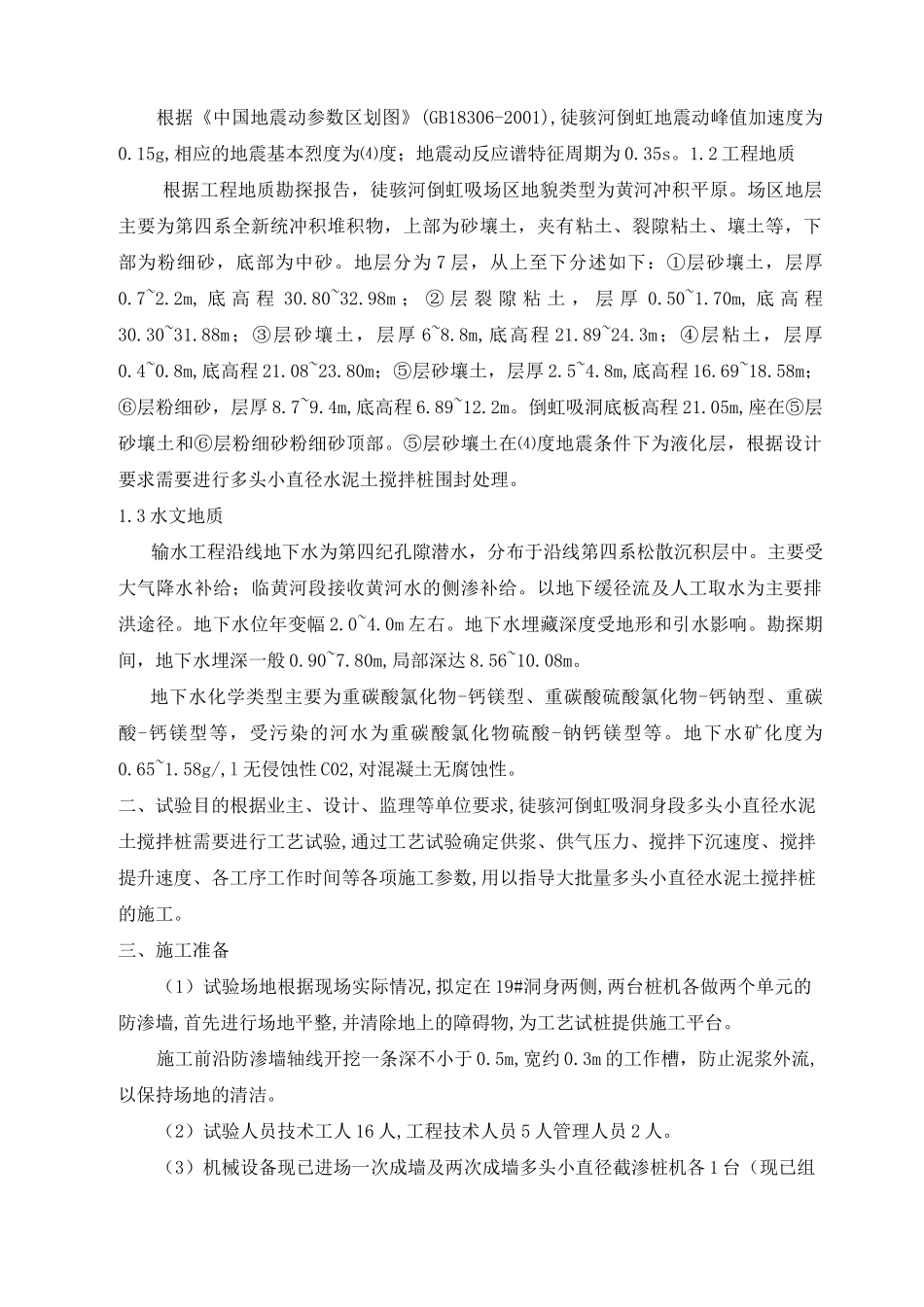

南水北调东线一期工程鲁北段工程小运河段工程标段 3（合同编号：NSBD/LBD-XYH003）多头小直径水泥土搅拌桩试桩方案中国水利水电第**工程局有限公司南水北调鲁北段小运河段工程项目经理部二 0 一一年十一月十二日编写审核批准：多头小直径水泥土搅拌桩试桩方案一、工程概况1.1 工程概况徒骇河倒虹吸工程位于聊城市东昌府区潘屯村南的徒骇河上，起点桩号为36+813,末端桩号为 37+091,建筑物全长 278 米。徒骇河倒虹吸设计输水流量为 50m3/s,工程级别为 1 级建筑物。徒骇河倒虹吸采用 3 孔钢筋砼箱涵，每孔 3.5mX3.5m,每节长 9~12m,洞身下均设C15 素砼垫层，分缝下均设钢筋砼垫梁以减少不均匀沉降；为方便运行管理及检修维护，每隔 200m 左右设置 0.8mX0.8m 的检修井。洞身段基础采用多头小直径水泥土搅拌桩对地基围封处理方案，防渗墙厚度 0.3m,防渗墙面积约 4427.9m2。地基处理范围：长度方向为整个洞身长度范围内，宽度方向为整个洞身宽度范围内，搅拌桩采用强度等级为 42.5 的普通硅酸盐水泥，搅拌桩水泥掺入比 15%(与被加固湿土的质量比)。根据《中国地震动参数区划图》(GB18306-2001),徒骇河倒虹地震动峰值加速度为0.15g,相应的地震基本烈度为⑷度；地震动反应谱特征周期为 0.35s。1.2 工程地质根据工程地质勘探报告，徒骇河倒虹吸场区地貌类型为黄河冲积平原。场区地层主要为第四系全新统冲积堆积物，上部为砂壤土，夹有粘土、裂隙粘土、壤土等，下部为粉细砂，底部为中砂。地层分为 7 层，从上至下分述如下：①层砂壤土，层厚0.7~2.2m, 底 高 程 30.80~32.98m ； ② 层 裂 隙 粘 土 ， 层 厚 0.50~1.70m, 底 高 程30.30~31.88m；③层砂壤土，层厚 6~8.8m,底高程 21.89~24.3m；④层粘土，层厚0.4~0.8m,底高程 21.08~23.80m；⑤层砂壤土，层厚 2.5~4.8m,底高程 16.69~18.58m；⑥层粉细砂，层厚 8.7~9.4m,底高程 6.89~12.2m。倒虹吸洞底板高程 21.05m,座在⑤层砂壤土和⑥层粉细砂粉细砂顶部。⑤层砂壤土在⑷度地震条件下为液化层，根据设计要求需要进行多头小直径水泥土搅拌桩围封处理。1.3 水文地质输水工程沿线地下水为第四纪孔隙潜水，分布于沿线第四系松散沉积层中。主要受大气降水补给；临黄河段接收黄河水的侧渗补给。以地下缓径流及人工取水为主要排洪途径。地下水位年变幅 2.0~4.0m 左右。地下水埋藏深度受地形和引水影响。勘探期间，地下水埋深一般 0.90~7.80m,局部深达 8.5...
